Bently เนวาด้า 3500 ระบบ 22M โมดูลการเชื่อมต่อข้อมูลชั่วคราว 3500/22

ผลิตภัณฑ์:Bently Nevada 3500/22M โมดูลอินเทอร์เฟซข้อมูลชั่วคราว 138607-01+146031-01 / 288055-01

คำอธิบาย

3500 Transient Data Interface (TDI) เป็นอินเทอร์เฟซระหว่างระบบตรวจสอบ 3500 และซอฟต์แวร์การจัดการเครื่องจักร System 1® ของ GETDI รวมความสามารถของโมดูลอินเทอร์เฟซแร็ค 3500/20 เข้ากับความสามารถในการรวบรวมข้อมูลของตัวประมวลผลการสื่อสาร เช่น TDXnet

TDI ทำงานในสล็อต RIM ของแร็ค 3500 ร่วมกับมอนิเตอร์ซีรีส์ M (3500/40M, 3500/42M ฯลฯ) เพื่อรวบรวมข้อมูลสถานะคงที่และรูปคลื่นชั่วคราวอย่างต่อเนื่อง และส่งข้อมูลนี้ผ่านลิงก์อีเทอร์เน็ตไปยังโฮสต์ ซอฟต์แวร์.การจับข้อมูลแบบคงที่เป็นมาตรฐานของ TDI อย่างไรก็ตาม การใช้ Channel Enabling Disk ที่เป็นอุปกรณ์เสริมจะทำให้ TDI สามารถจับข้อมูลแบบไดนามิกหรือชั่วคราวได้เช่นกันTDI มีการปรับปรุงในหลายด้านเหนือตัวประมวลผลการสื่อสารรุ่นก่อนหน้า และรวมเอาฟังก์ชันตัวประมวลผลการสื่อสารไว้ในชั้นวาง 3500

แม้ว่า TDI จะมีฟังก์ชันบางอย่างที่ใช้ร่วมกันกับแร็คทั้งหมด แต่ก็ไม่ได้เป็นส่วนหนึ่งของพาธการตรวจสอบที่สำคัญ และไม่มีผลกระทบต่อการทำงานปกติของระบบมอนิเตอร์โดยรวมทุกๆ 3500 แร็คต้องการ TDI หรือ RIM หนึ่งอัน ซึ่งจะอยู่ในช่องที่ 1 เสมอ (ถัดจากพาวเวอร์ซัพพลาย)

สำหรับแอปพลิเคชัน Triple Modular Redundant (TMR) ระบบ 3500 ต้องการ TDI เวอร์ชัน TMRนอกจากฟังก์ชัน TDI มาตรฐานทั้งหมดแล้ว TMR TDI ยังดำเนินการ "ตรวจสอบช่องสัญญาณเปรียบเทียบ"การกำหนดค่า 3500 TMR ดำเนินการโหวตมอนิเตอร์โดยใช้การตั้งค่าที่ระบุในตัวเลือกมอนิเตอร์เมื่อใช้วิธีนี้ TMR TDI จะเปรียบเทียบเอาต์พุตจากมอนิเตอร์สำรองสาม (3) ตัวอย่างต่อเนื่องหาก TDI ตรวจพบว่าข้อมูลจากหนึ่งในจอภาพเหล่านั้นไม่เทียบเท่าอีกต่อไป (ภายในเปอร์เซ็นต์ที่กำหนดค่าไว้) กับข้อมูลของจอภาพอีกสองจอ มันจะตั้งค่าสถานะจอภาพว่ามีข้อผิดพลาดและวางเหตุการณ์ไว้ในรายการเหตุการณ์ของระบบ

อะไหล่

138607-01 โมดูลอินเทอร์เฟซข้อมูลชั่วคราวมาตรฐาน

138607-02 โมดูลอินเทอร์เฟซข้อมูลชั่วคราว TMR

146031-01 โมดูล I/O 10Base-T/100Base-TX

146031-02 100Base-FX (ไฟเบอร์ออปติก) โมดูล I/O

147364-01 3500 โมดูลเอาท์พุตสัญญาณบัฟเฟอร์

161580-01 3500/22M คู่มือการใช้งานและบำรุงรักษา TDI

164466-01 Network Accessories Datasheet 00580441 หัวต่อ, ปลายสายภายใน, 3 ตำแหน่ง, สีเขียว

00580436 หัวคอนเนคเตอร์ ปลายสายภายใน 6 ตำแหน่ง สีเขียว

สินค้าขายดี:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00, 176449-02 +128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00 ,138607-01 +146031-01

3500/61-01-00 ,163179-02+136711-02

3500/33-01-00 ,149986-01+149992-01

ลิงค์ดาวน์โหลดเอกสารข้อมูล:

แผ่นข้อมูลโมดูลอินเทอร์เฟซข้อมูลชั่วคราว 3500-22M...

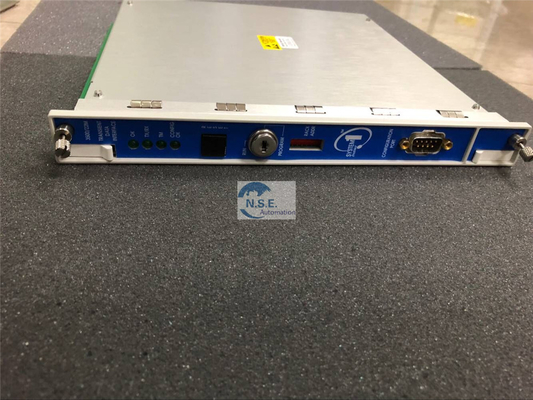

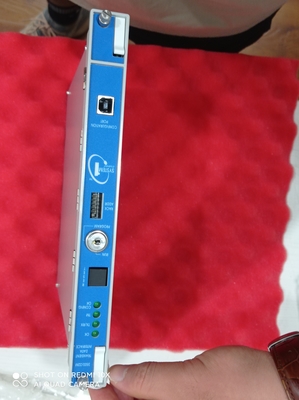

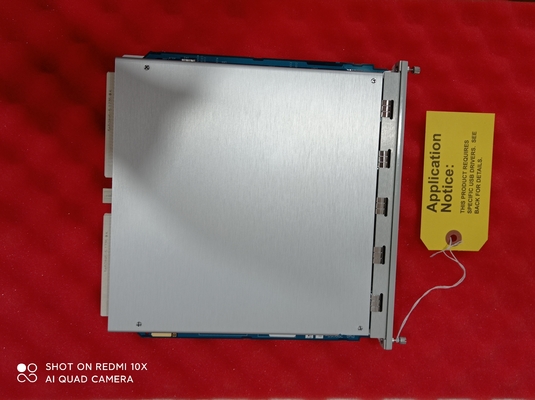

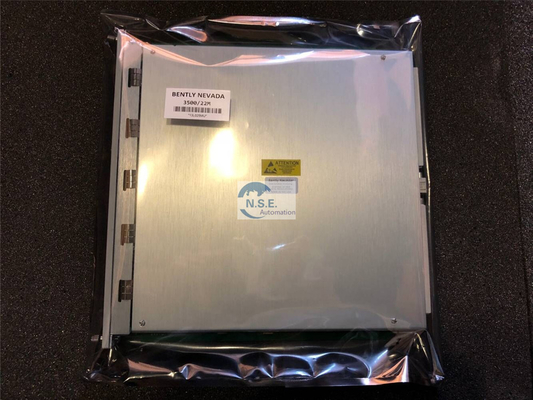

รูปถ่าย:
