ชิ้นส่วนสองช่อง Bently Nevada 3500 25 โมดูล Keyphasor 149369-01 + 125800-01 / 135473-01

ผลิตภัณฑ์:Bently Nevada 3500/25 โมดูลคีย์เฟสเซอร์

149369-01+125800-01/135473-01

โมดูล Keyphasor ที่ปรับปรุงแล้ว 3500/25 เป็นโมดูลสองแชนเนลที่มีความสูงครึ่งเดียว ใช้เพื่อส่งสัญญาณ Keyphasor ไปยังโมดูลมอนิเตอร์ในชั้นวาง 3500โมดูลรับสัญญาณอินพุตจาก Proximity Probes หรือ Magnetic Pickups และแปลงสัญญาณเป็นสัญญาณ Keyphasor แบบดิจิทัล ซึ่งบ่งชี้เมื่อเครื่องหมาย Keyphasor บนเพลาตรงกับ Transducer ของ Keyphasorระบบป้องกันเครื่องจักร 3500 สามารถรับสัญญาณคีย์เฟสเซอร์ได้สูงสุดสี่สัญญาณสำหรับการกำหนดค่าปกติ และสัญญาณคีย์เฟสเซอร์สูงสุดแปดสัญญาณในการกำหนดค่าแบบจับคู่

Enhanced Keyphasor Module เป็นโมดูลระบบ 3500 ที่ได้รับการปรับปรุงมีความสามารถในการประมวลผลสัญญาณ Keyphasor ที่ขยายมากกว่าการออกแบบก่อนหน้า ในขณะที่ยังคงความเข้ากันได้อย่างสมบูรณ์ในแง่ของรูปแบบ ความพอดี และฟังก์ชันกับโมดูล Keyphasor ที่มีอยู่สำหรับใช้ในระบบเดิมโมดูล Keyphasor, PWA 125792-01 ถูกแทนที่ด้วยโมดูล 149369-01 ที่ปรับปรุงใหม่ทั้งหมด

เมื่อจำเป็นต้องใช้อินพุต Keyphasor ของระบบสำหรับแอปพลิเคชัน Triple Modular Redundant (TMR) ระบบ 3500 ควรใช้โมดูล Keyphasor สองโมดูลในการกำหนดค่านี้ โมดูลจะทำงานแบบขนานเพื่อให้ทั้งสัญญาณคีย์เฟสเซอร์หลักและรองไปยังโมดูลอื่นๆ ในชั้นวาง

ระบบที่มีอินพุต Keyphasor มากกว่าสี่ตัวอาจใช้การกำหนดค่าแบบจับคู่โดยมีสัญญาณอินพุต Keyphasor หลักไม่เกินสี่ตัวการกำหนดค่าแบบจับคู่ต้องการตำแหน่งการตรวจสอบสองตำแหน่งติดต่อกันในตำแหน่งบน/ล่างหรือตำแหน่งครึ่งสล็อตทั้งสองตำแหน่งโมดูล Keyphasor สี่ชุดจะรับช่องอินพุตหลักสี่ช่องและช่องสัญญาณสำรองสี่ช่อง และมีช่องสัญญาณเอาต์พุตสี่ช่อง (หนึ่งช่องต่อโมดูล)นอกจากนี้ยังสามารถกำหนดค่าแบบจับคู่สองตัวและแบบไม่จับคู่หนึ่งตัว (รวมสามโมดูล Keyphasor)ในการกำหนดค่าดังกล่าว ผู้ใช้สามารถกำหนดค่า Keyphasor แบบไม่จับคู่ได้หนึ่งตัว (สั่งซื้อแบบ 2 แชนเนลสองตัวหรือหนึ่งตัวแบบ 1 แชนเนลและหนึ่งตัวเลือกแบบ 2 แชนเนล)

อะไหล่

149369-01 โมดูลคีย์เฟสเซอร์ที่ปรับปรุงแล้ว

หมายเหตุ: อาจสั่งซื้อโมดูลนี้เป็นปลั๊กอินทดแทนโดยตรงสำหรับโมดูล Keyphasor 125792-01125800-01 โมดูล I/O คีย์เฟสเซอร์ (การสิ้นสุดภายใน)

126648-01 โมดูล I/O คีย์เฟสเซอร์ (การสิ้นสุดภายนอก)

125800-02 โมดูล I/O Keyphasor แบบแยก (การสิ้นสุดภายใน) (ออกแบบมาเพื่อใช้กับ Magnetic Pickups)

126648-02 โมดูล I/O Keyphasor แบบแยก (การสิ้นสุดภายนอก) (ออกแบบมาเพื่อใช้กับ Magnetic Pickups)

135473-01 โมดูล I/O ของคีย์เฟสเซอร์ (สิ่งกีดขวางภายในและการสิ้นสุดภายใน

04425545 สายรัดข้อมือสายดิน (ใช้ครั้งเดียว)

00580438 หัวคอนเนคเตอร์ เทอร์มินอลภายใน 4 ตำแหน่ง สีเขียว

00502133 Connector Header, Internal Termination, 12-Position, Blue 129770-01 คู่มือการใช้โมดูลคีย์เฟสเซอร์

สินค้าขายดี:

125720-01

125760-01

125768-01

125800-01 โมดูล I/O คีย์เฟสเซอร์

125840-01 แหล่งจ่ายไฟ 3500/15 แรงดันสูง

126648-01 โมดูล I/O ของแป้นพิมพ์

128229-01 โมดูล I/O แผ่นดินไหวแบบ Proximitor

133323-01 โมดูลวัดรอบ

133396-01 โมดูล IO การป้องกันความเร็วเกิน

135137-01 ตำแหน่งโมดูล I/O

135473-01 โมดูล I/O Barrier Keyphasor

135489-04

136188-02

136703-01

138708-01

146031-01

149992-01

เราเป็นหนึ่งในผู้จัดจำหน่ายที่ใหญ่ที่สุดของ PLC, คอนโทรลเลอร์, อินเวอร์เตอร์ความถี่, ตัวแปลง, เซอร์โวมอเตอร์, หน้าจอสัมผัส, จอแสดงผล, ไดรฟ์, โมดูลซอฟต์แวร์อินพุต, โมดูลเอาต์พุตและระบบควบคุมการมอดูเลตแบรนด์ : ALLEN-BRADLEY, ABB, GE, ICS TRIPLEX, FANUC, TRICONEX, OMRON, SCHEIDER, SIEMENS, Bently Nevada ,WESTINGHOUSE และ FOXBORO

ลิงค์ดาวน์โหลดเอกสารข้อมูล:

3500-25 Enhanced Keyphasor Module Datasheet - 1415...

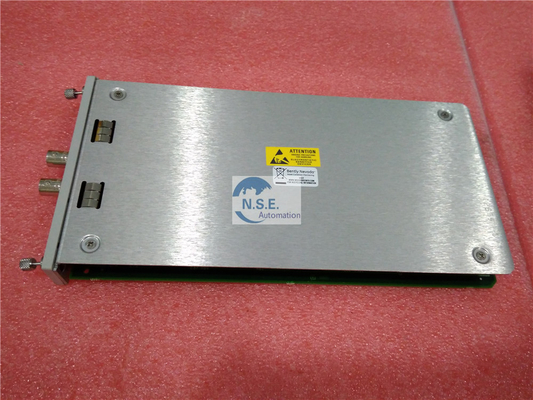

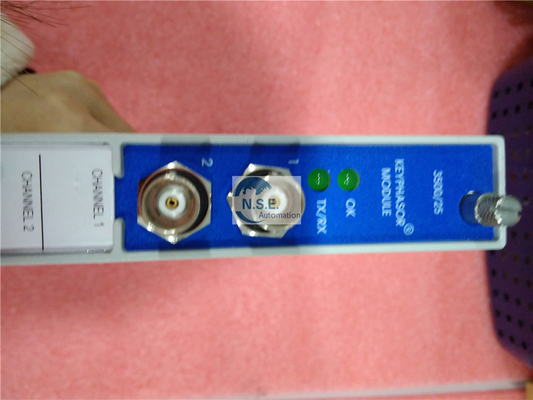

รูปถ่าย:
