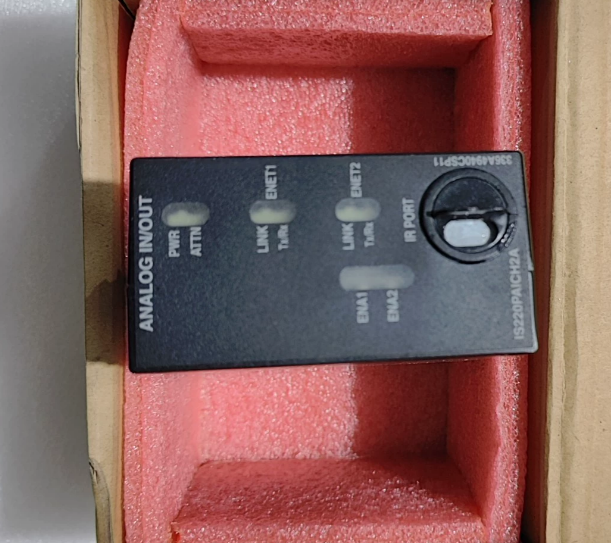

IS220PAICH2A เครื่องไฟฟ้าทั่วไป สัญลักษณ์ VIe

IS220PAICH2A เป็นโมดูลอินพุต/เอาต์พุตแบบอะนาล็อกประสิทธิภาพสูง (Analog I/O Pack) ที่ใช้กันอย่างแพร่หลายในกังหันก๊าซ กังหันไอน้ำ และแอปพลิเคชันควบคุมกระบวนการทางอุตสาหกรรมต่างๆ โมดูลนี้ไม่ใช่การ์ดเก็บข้อมูลแบบพาสซีฟทั่วไป แต่เป็นอุปกรณ์หน้าสุดอัจฉริยะที่มีความสามารถในการสื่อสารแบบแอ็คทีฟ

โดยทั่วไปจะติดตั้งในแร็ค VME และเสียบเข้ากับบอร์ดเทอร์มินัลโดยตรงผ่านขั้วต่อ DC-37 พิน ทำหน้าที่เป็นจุดเชื่อมต่อหลักระหว่างโลกทางกายภาพ (เซ็นเซอร์และแอคทูเอเตอร์ภาคสนาม) และตรรกะดิจิทัล (ระบบควบคุม) ในฐานะ "ผู้เฝ้าระวังสัญญาณ" และ "ตัวแปลที่แม่นยำ" ของระบบ Mark VIe ภารกิจหลักคือการแปลงสัญญาณอะนาล็อกจากภาคสนามอุตสาหกรรมให้เป็นข้อมูลดิจิทัลคุณภาพสูงที่ระบบควบคุมสามารถเข้าใจได้

• การกำหนดค่าหลายช่องสัญญาณความหนาแน่นสูง: ให้ช่องสัญญาณอินพุตอะนาล็อก 10 ช่อง และเอาต์พุตกระแสลูป 2 ช่อง
• การแปลงอะนาล็อกเป็นดิจิทัลความแม่นยำสูง: โมดูลใช้ ADC แบบ 24 บิต Σ-Δ (ตัวแปลงอะนาล็อกเป็นดิจิทัล) และ DAC แบบ 16 บิต ด้วยความแม่นยำ ≤ ±0.05% FS (เต็มสเกล) และความแม่นยำในการวัดดีกว่า ±0.1%
• การแยกและป้องกันทางไฟฟ้าเกรดอุตสาหกรรม: ให้แรงดันไฟฟ้าแยก 2500 Vrms ระหว่างช่องสัญญาณและระหว่างช่องสัญญาณกับกราวด์ ซึ่งสามารถบล็อกสัญญาณรบกวนแบบกราวด์ลูปและสัญญาณรบกวนแบบคอมมอนโหมดได้อย่างมีประสิทธิภาพ
• การวินิจฉัยอัจฉริยะและการสื่อสาร HART: ช่องสัญญาณอินพุตแต่ละช่องรองรับโปรโตคอล HART โดยกำเนิด และรองรับการถอดรหัสสัญญาณที่ซ้อนทับ
• การสื่อสาร Ethernet คู่และสถาปัตยกรรมซ้ำซ้อน: พร้อมพอร์ต Ethernet TSN 100 Mbps คู่ (RJ45) รองรับโปรโตคอลเวลาที่แม่นยำ IEEE 1588 (PTPv2)
• ความสามารถในการ Hot-Swap และช่วงอุณหภูมิที่กว้าง: รองรับฟังก์ชัน Hot-Swap ทำให้สามารถเปลี่ยนโมดูลได้ในขณะที่ระบบกำลังทำงาน
• ช่วงอุณหภูมิการทำงานครอบคลุม -40°C ถึง +85°C (บางรุ่นรองรับ -40°C ถึง +70°C)

โรงไฟฟ้าขนาดใหญ่ได้ติดตั้งโมดูล IS220PAICH2A ในกังหันก๊าซ 9HA.02 เพื่อสร้างระบบตรวจสอบแบบดิจิทัลทวิน โดยติดตั้งเซ็นเซอร์ความแม่นยำสูงกว่า 3,000 ตัวเพื่อสร้างเครือข่ายการตรวจสอบแบบหลายฟิสิกส์
