40 Channel ICS T8448 โมดูลอินเทอร์เฟซโซน TMR 24Vdc ที่เชื่อถือได้

ICS T8448 โมดูลอินเทอร์เฟซโซน TMR 24Vdc ที่เชื่อถือได้ 40 ช่อง

ICSTT-RM278P-EN-P (PD-T8448)

ภาพรวมสินค้า:

Trusted® TMR Zone Interface Module ได้รับการออกแบบมาเพื่อให้มีอินเทอร์เฟซที่กำหนดค่าได้โดยเฉพาะสำหรับใช้ในระบบป้องกันอัคคีภัยและก๊าซโมดูลเชื่อมต่อกับอินพุตหรือแอคชูเอเตอร์ของอุปกรณ์ Fire และ Gas ได้สูงสุด 40 รายการแต่ละช่องสัญญาณ I / O 40 ช่องสามารถกำหนดค่าแยกกันเป็นอินพุตแบบอนาล็อกอินพุตดิจิตอลหรือเอาต์พุตดิจิตอลเพื่อให้มีอินเทอร์เฟซทั้งหมดที่จำเป็นในการป้องกันโซนไฟและก๊าซอย่างน้อยหนึ่งแห่งการเชื่อมต่อกับอุปกรณ์ภาคสนามทำได้โดยใช้ Versatile Field Termination Assembly type 8842 ซึ่งจัดเตรียมการปรับสภาพลูปฟิลด์สำหรับสัญญาณแต่ละประเภทและเปิดใช้งานการเชื่อมต่อของสัญญาณรีเซ็ตสำหรับเครื่องตรวจจับชนิดสลักโดยไม่ต้องใช้ฮาร์ดแวร์ภายนอกโมดูลถูกแยกออกเป็น 5 กลุ่มพลังงานแต่ละกลุ่มมี 8 ช่องสามารถรวมกลุ่มพลังงานเข้าด้วยกันเพื่อระบุจำนวนช่องสัญญาณที่กำหนดได้สำหรับแต่ละโซน Fire / Gasฟังก์ชันทั้งหมดนี้ให้ข้อมูลแก่ Trusted TMR System ซึ่งทำหน้าที่เป็นตัวแก้ตรรกะโมดูลนี้ไม่ได้รับการรับรองสำหรับการเชื่อมต่อโดยตรงกับพื้นที่อันตรายและควรใช้ร่วมกับอุปกรณ์ Intrinsic Safety Barrier

การทดสอบวินิจฉัยแบบ Triplicated จะดำเนินการทั่วทั้งโมดูลซึ่งรวมถึงการวัดกระแสและแรงดันในแต่ละส่วนของช่องอินพุตหรือเอาต์พุตที่ได้รับการโหวตนอกจากนี้ยังมีการทดสอบเพื่อหาข้อผิดพลาดที่ติดขัดและติดขัดอินพุตทั้งหมดถือเป็นอะนาล็อกและผ่านการทดสอบอย่างสมบูรณ์ความทนทานต่อความผิดพลาดทำได้โดยใช้สถาปัตยกรรม Triple Modular Redundant (TMR) ภายในโมดูลสำหรับแต่ละช่อง 40 ช่อง

คุณสมบัติ:

40 Triple Modular Redundant เลือกจุดอินพุต / เอาต์พุตต่อโมดูล•อินเทอร์เฟซอินพุตไปยังเครื่องตรวจจับก๊าซ 4-20 mA, เครื่องตรวจจับไฟและความร้อน, ชุดกระจกแตกเป็นต้น

•สัญญาณรีเซ็ตอุปกรณ์สนามที่ตั้งโปรแกรมได้ (รีเซ็ตได้สูงสุด 5 รายการ)

•อุปกรณ์สนามสองหรือสามสายผ่าน 8842

•ฟิวส์ป้องกันอินพุตและเอาต์พุตผ่าน 8842 ภายนอกไปยังโมดูล

•เอาท์พุตดิจิตอลกำลังสูงเพื่อเชื่อมต่อกับแดมเปอร์การปล่อยสารดับเพลิงปั๊มดับเพลิงเป็นต้น

•กลุ่มพลังงานแยก 5 กลุ่มเพื่อให้สามารถกำหนดค่าฟิลด์ได้อย่างยืดหยุ่นและมีประสิทธิภาพ

•การวินิจฉัยอัตโนมัติที่ครอบคลุมและการทดสอบตัวเอง

•การตรวจสอบสายอัตโนมัติต่อจุดเพื่อตรวจจับความผิดพลาดในการเดินสายและโหลดภาคสนาม

•แรงกระตุ้น 2500 V ทนต่ออุปสรรคการแยกออปโต / กัลวานิก

•การป้องกันกระแสเกินอัตโนมัติ (ต่อช่อง) ไม่ต้องใช้ฟิวส์ภายนอก

•การรายงานลำดับเหตุการณ์ (SOE) บนกระดานด้วยความละเอียด 1 ms

•โมดูลสามารถเปลี่ยนแบบร้อนได้ทางออนไลน์โดยใช้การกำหนดค่าสล็อต Companion (ที่อยู่ติดกัน) หรือ SmartSlot (ช่องสำรองหนึ่งช่องสำหรับหลายโมดูล)

•ไฟแสดงสถานะเอาต์พุตแผงด้านหน้าไดโอดเปล่งแสง (LED) สำหรับแต่ละช่องสัญญาณบ่งบอกสถานะและความผิดพลาดของการเดินสายฟิลด์

•ไฟ LED แสดงสถานะโมดูลที่แผงด้านหน้าจะแสดงความสมบูรณ์ของโมดูลและโหมดการทำงาน (Active, Standby, Educated)

•TϋVได้รับการรับรอง IEC 61508 SIL 3.

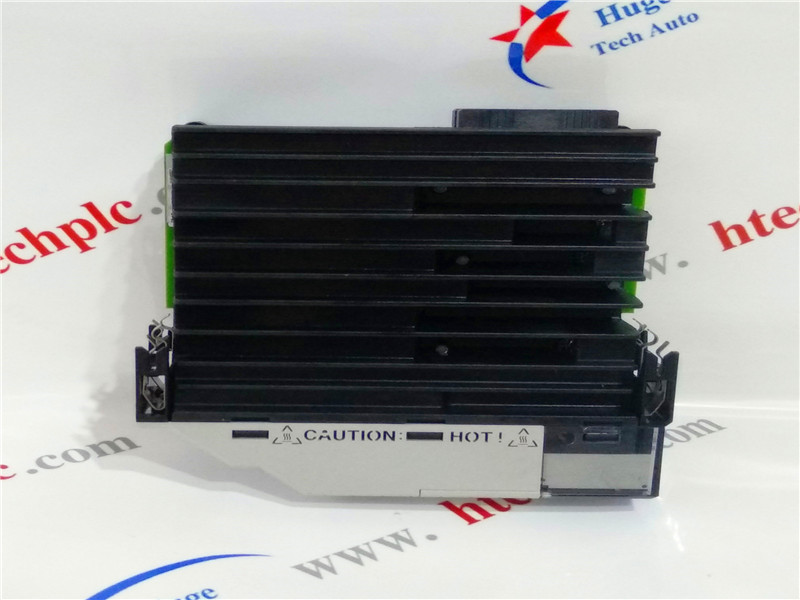

ภาพ:

เงื่อนไขสินค้า:

รูปภาพนี้ใช้สำหรับอ้างอิงเฉพาะรูปแบบสินค้าวันที่ผลิตและรุ่นของผลิตภัณฑ์เท่านั้นโปรดดูการจัดส่งสินค้าจริง!
