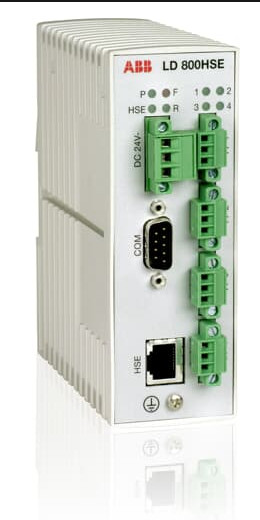

ABB LD 800 HSE FOUNDATION อุปกรณ์เชื่อมโยง Fieldbus LD 800HSE
ABB LD 800 HSE
,อุปกรณ์เชื่อมโยง FOUNDATION Fieldbus
ผลิตภัณฑ์:ABB LD 800 HSE FOUNDATION อุปกรณ์เชื่อมโยง Fieldbus LD 800HSE โรงงานบรรจุภัณฑ์ใหม่
อุปกรณ์เชื่อมโยง LD 800HSE ทำหน้าที่เป็นเกตเวย์ระหว่างอุปกรณ์ภาคสนามบนลิงก์ H1 และซับเน็ต HSE
LD 800HSE ช่วยให้สามารถเข้าถึงอุปกรณ์ภาคสนามที่เชื่อมต่อกับ FOUNDATION Fieldbus (FF) จากระบบควบคุมและควบคุมตลอดจนคอนโซลการจัดการอุปกรณ์มีคุณสมบัติสำหรับการใช้งานซ้ำซ้อน โดยที่พอร์ต H1 ที่สอดคล้องกันของอุปกรณ์เชื่อมโยงสองเครื่องจะเชื่อมต่อกับลิงก์ H1 หนึ่งลิงก์ลิงก์สำรองที่แยกจากกันระหว่างอุปกรณ์เชื่อมโยงหลักและรองช่วยให้เกิดความล้มเหลวที่เชื่อถือได้และการตรวจสอบความซ้ำซ้อน
มี 2 รุ่นให้เลือก รุ่นหนึ่งสำหรับพื้นที่ปลอดภัยและอีกรุ่นสำหรับพื้นที่อันตราย
ประโยชน์
- ให้ลิงก์ระหว่างโปรโตคอล High Speed Ethernet (HSE) ของ FF และลิงก์ H1 สูงสุดสี่ลิงก์
- การกำหนดค่าที่โปร่งใสของอุปกรณ์ H1 ที่เชื่อมต่อจากระบบโฮสต์
- อนุญาตให้เข้าถึงบล็อกในอุปกรณ์ H1 (ไคลเอนต์/เซิร์ฟเวอร์)
- สี่อิสระ H1 Link Masters (LAS)
- เผยแพร่/สมัครสมาชิก (H1) (สูงสุด 4 รอบย่อย)
- การเผยแพร่ซ้ำข้อมูลจากลิงก์ H1 หนึ่งไปยังอีกลิงก์หนึ่งหรือจาก H1 ถึง HSE
- อัปเดตเฟิร์มแวร์ผ่านการดาวน์โหลด
| ข้อมูลทางเทคนิค LD 800HSE | ||
| การออกแบบเครื่องกล | ขนาด | (ยาว x สูง x กว้าง) 47 x 131 x 111 มม. ติดตั้งบนราง DIN 35 mm |
| น้ำหนัก | ประมาณ0.4 กก. | |
| ระดับการป้องกัน | IP 20 | |
| สภาวะแวดล้อม | อุณหภูมิในการทำงาน | 0 ° C ... +55 ° C, การติดตั้งที่ไม่ใช่แนวตั้งและอากาศที่ขัดขวาง การพาความร้อนอาจลดขีดจำกัดอุณหภูมิบน |
| อุณหภูมิในการจัดเก็บ | −20° C ... +70° C | |
| ความชื้นสัมพัทธ์ | 0% ... 95% ไม่ควบแน่น | |
| อินเทอร์เฟซอีเทอร์เน็ต | จำนวนช่อง | 1 |
| ท่าเรือ | อีเธอร์เน็ต 10BASE-T/100BASE-TX, TJ45 | |
| อัตราค่าโอน | 10 Mbit/s หรือ 100 Mbit/s (การตรวจจับอัตโนมัติ) | |
| อินเทอร์เฟซ H1 Fieldbus | จำนวนช่อง | 4 |
| พอร์ต | FF H1 ขั้วสกรู 3 ขั้ว (เสียบได้) ข้อต่อหม้อแปลง แยกด้วยกระแสไฟฟ้า |
|
| โปรไฟล์ชั้นทางกายภาพ | ประเภท 114, การส่งสัญญาณไฟฟ้ามาตรฐาน, ขับเคลื่อนแยกต่างหาก, ไม่ปลอดภัยอย่างแท้จริง | |
| อัตราการถ่ายโอน | 31.25 kbit/วินาที | |
| อินเทอร์เฟซแบบอนุกรม | ท่าเรือ | 9-pole SubD ตัวผู้ RS-232, 115.2 kbit/s |
| ใบรับรอง | การปฏิบัติตามข้อกำหนด CEข้อกำหนด EMC 2004/108/EG (EMC), 2006/95/EG (แรงดันต่ำ) และ 94/9/EG (ATEX) ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ตามมาตรฐานถึง.FCC ส่วนที่ 15 ส่วนย่อย B คลาส A, VCCI Class 2 อุปกรณ์เทคโนโลยีสารสนเทศ 2002 การสั่นสะเทือนและการสั่นสะเทือนตามตามมาตรฐาน DIN IEC68 ตอนที่ 2 เคลือบ G3 ตามมาตรฐานเป็น ANSI/ISA 71.04, EN60068-2-60 |
|
| ใบรับรอง (LD 800HSE EX เท่านั้น) |
การรับรองสถานที่อันตราย: |
|
