สินค้า:83SR04 GJR2390200R1210 83SR04G-E ABB หน่วยควบคุมการประมวลผลสัญญาณ

คําอธิบาย

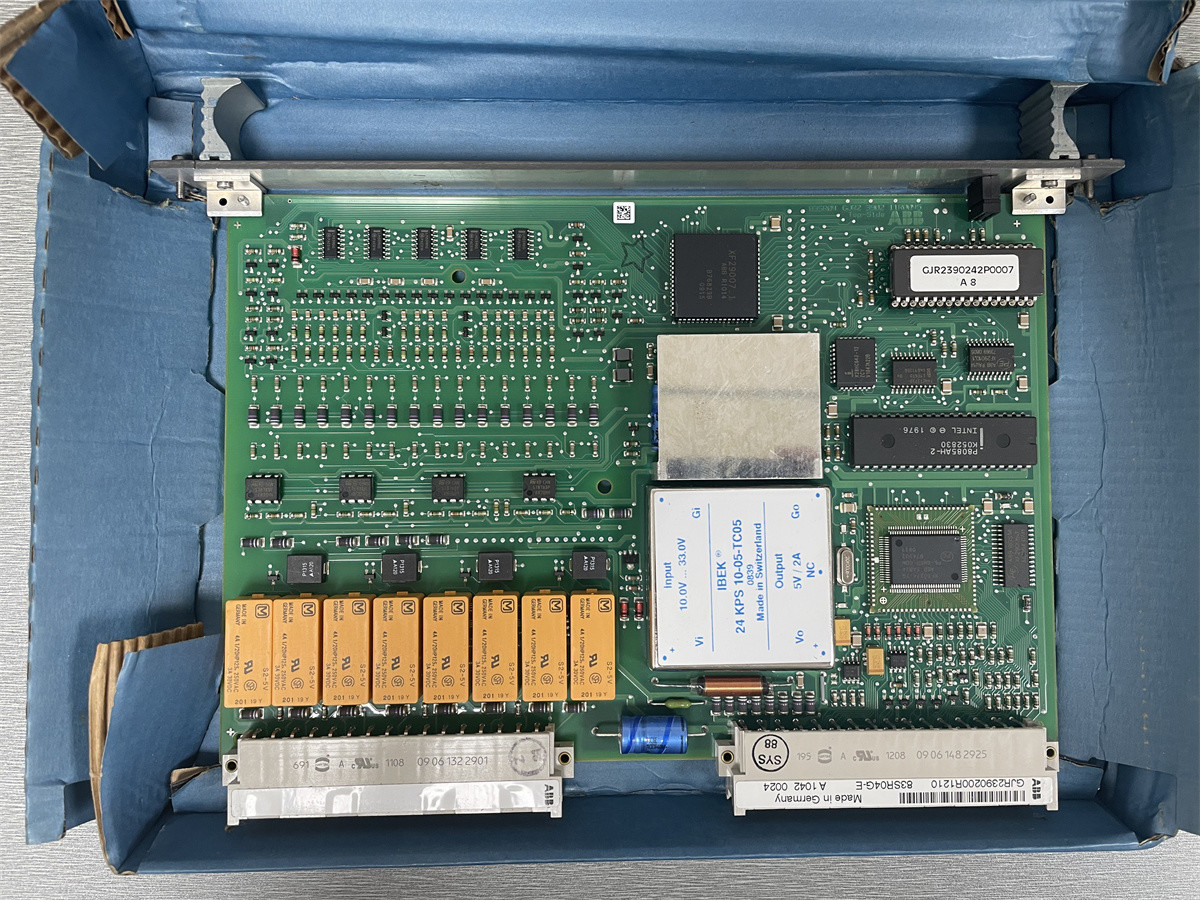

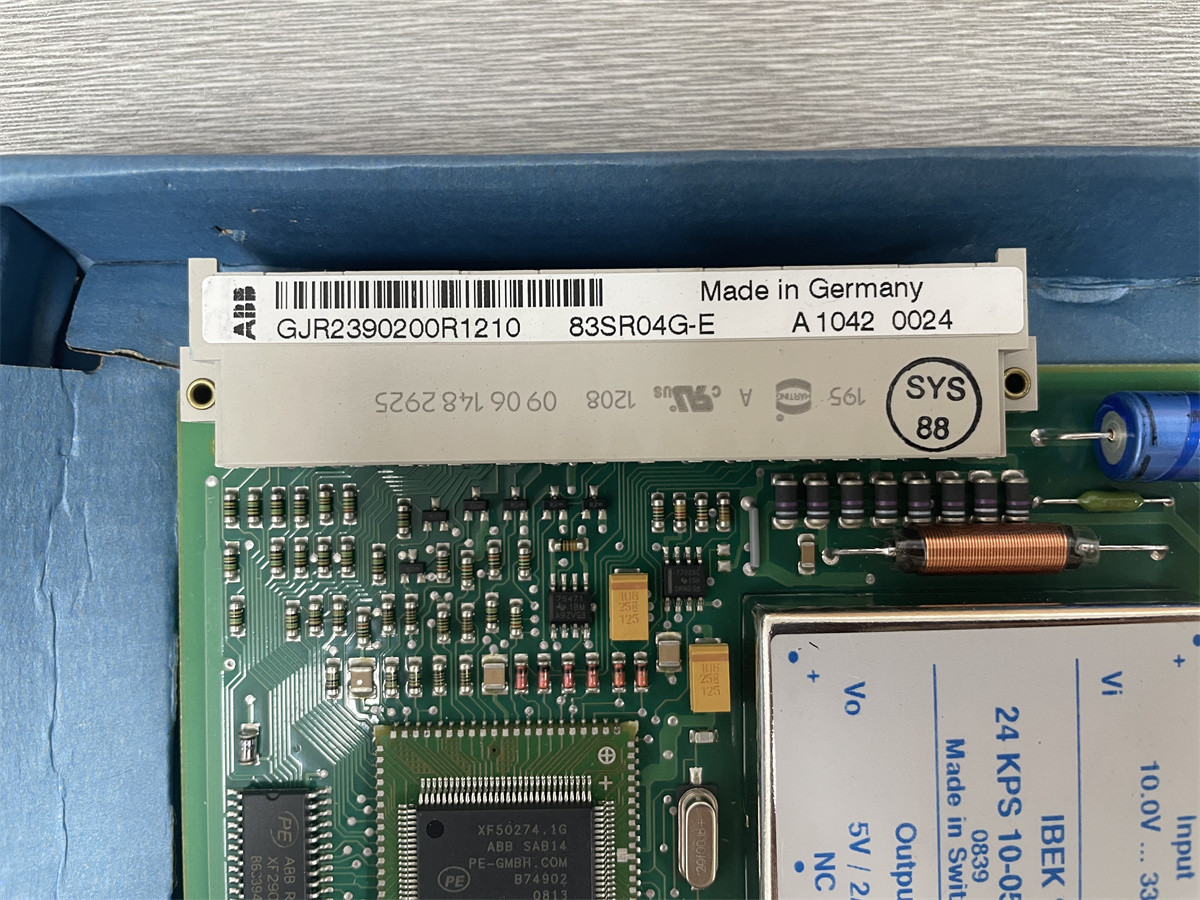

83SR04G-E คือ ABB PROCONTROLsystem Binary and Analog Control Signal Processing Control Module. 83SR04G-E ใช้สําหรับการทํางานในการควบคุมแบบ binary และ analog ที่มีโปรแกรมที่เก็บไว้บนเครื่องขับระดับการควบคุมกลุ่มและหน่วยสามารถใช้ได้สําหรับการใช้งานต่อไปนี้:
- การควบคุมการขับเคลื่อนของการขับเคลื่อนแบบเดียว
- การควบคุมการขับเคลื่อนของตัวขับเคลื่อน
- การควบคุมการขับเคลื่อนของซอลีนอยด์วาล์ว
- การควบคุมกลุ่มฟังก์ชันไบนารี (ลําดับและโลจิก)
- การควบคุม 3 ขั้นตอน
- การปรับปรุงสัญญาณ

ลักษณะ
ที่อยู่ของโมดูลถูกกําหนดโดยอัตโนมัติ โดยการเชื่อมโมดูลในสถานี PROCONTROL
เทเลกรามที่ได้รับผ่านรถเมล์สถานีจะถูกตรวจสอบโดยโมดูลสําหรับการถ่ายทอดที่ไร้ความผิดพลาดผ่านบิตความเท่าเทียมของพวกเขา
เทเลกรามที่ส่งจากโมดูลไปยังบัส มีบิต parity เพื่อให้การถ่ายทอดไร้ความผิดพลาด
โปรแกรมผู้ใช้งานถูกจัดเก็บไว้ในความจําที่ไม่ลุกลุก (EEPROM) สามารถบรรจุและเปลี่ยนจาก PDDS ผ่านบัส
โมดูลพร้อมสําหรับการทํางานทันทีที่รายการผู้ใช้งานที่ใช้ได้ถูกล็อด
สําหรับการสื่อสารกับกระบวนการและอุปกรณ์สลับ โมดูลต้องการความดันดังต่อไปนี้
สหรัฐอเมริกา/USB ความดันการทํางาน + 24 V
กิ่งในภายในในความดันต่อไปนี้:
US11 จําหน่ายสายเชื่อมต่อของอินเตอร์เฟซกระบวนการ 1
US21 การจัดหาสายต่อสัมผัสของอินเตอร์เฟซกระบวนการ 2
US31 จําหน่ายสายเชื่อมต่อของอินเตอร์เฟซกระบวนการ 3
US41 จําหน่ายสายเชื่อมต่อของอินเตอร์เฟซกระบวนการ 4
ความดัน US11... US41 เป็นการป้องกัน short-circuit และออกแบบเพื่อป้องกันการปฏิสัมพันธ์ใด ๆ
ความดันการทํางานและสัญญาณโลจิกภายนอกเกี่ยวข้องกับสายนํา Z
การประกาศดังต่อไปนี้แสดงอยู่ด้านหน้าของโมดูลผ่านไดโอด์ปล่อยแสง:

ST Disturbance การรบกวน
การรบกวนของ SG Module

ไดโอเดสส่งแสง ST แจ้งสัญญาณความรบกวนใด ๆ ในโมดูลและในการสื่อสารข้อมูลกับโมดูล ไดโอเดสส่งแสง SG แจ้งสัญญาณความรบกวนของโมดูลเท่านั้น

การออกแบบโมดูล
โมดูลประกอบด้วย:
- อินเตอร์เฟซกระบวนการ
- อินเตอร์เฟซสถานี-รถบัส
- ส่วนการประมวลผล

อินเตอร์เฟซกระบวนการ
ในอินเตอร์เฟซกระบวนการสัญญาณกระบวนการถูกปรับปรุงให้กับระดับสัญญาณภายในโมดูล

อินเตอร์เฟซสถานี - รถบัส
ในอินเตอร์เฟซรถบัสสถานี สัญญาณโมดูลถูกปรับปรุงให้เข้ากับรถบัส โดยพื้นฐานแล้วเกี่ยวข้องกับการแปลงแบบปาราเลล / ซีเรียล

ส่วนการแปรรูป
เพื่อการประมวลผลสัญญาณที่มาจากกระบวนการและบัส โมดูลมีไมโครโปรเซสเซอร์ที่ทํางานร่วมกับพื้นที่ความจําต่อไปนี้ผ่านบัสภายในโมดูล

ข้อมูลการสั่งซื้อ:
83SR04-E/R1210 เลขลําดับ: GJR2390200R1210
