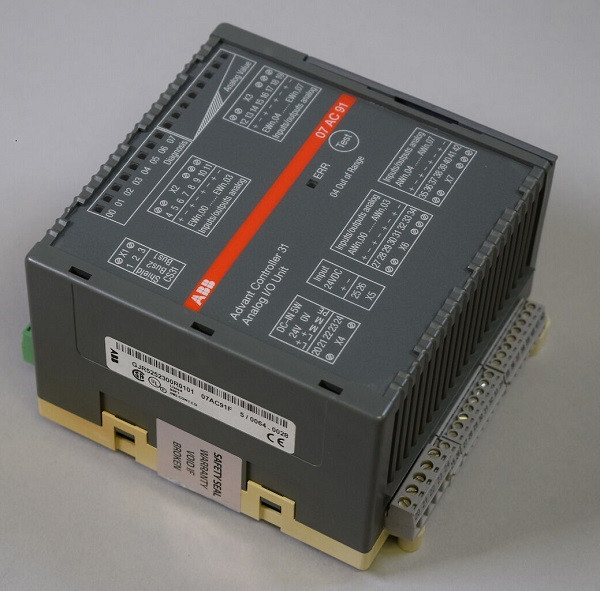

สินค้า:ABB 07AC91 GJR5252300R3101 โมดูล I/O อานาล็อก

AC31 และซีรีย์ก่อนหน้านี้ (เช่น Sigmatronic, Procontic) หมดอายุและถูกแทนที่ด้วยแพลตฟอร์ม PLC AC500

Advant Controller 31 ซีรี่ย์ 40-50 นําเสนอ PLCs ขนาดเล็กและคอมแพคต์ที่มีขยายกลางและไม่กลางAdvant Controller 31 ซีรี่ย์ 90 นําเสนอ PLC ที่มีพลังงานสําหรับการใช้งานที่ท้าทายกับตัวเลือกการตั้งค่าที่หลากหลายและถึงห้าอินเตอร์เฟซการสื่อสาร. PLC ให้ 60 I / O ภายในและสามารถขยายได้โดยไม่กลาง การผสมผสานของสนามbus การสื่อสารบูรณาการอนุญาตให้เชื่อมต่อ PLC กับโปรโตคอลหลายอย่างเช่น EthernetPROFIBUS DP, ARCNET หรือ CANopen

ทั้ง AC31 ซีรี่ย์ 40 และ 50 ใช้โปรแกรม AC31GRAF เดียวกันที่สอดคล้องกับมาตรฐาน IEC61131-3.ยังพัฒนาตาม IEC61131-3.

เครื่องควบคุม ADVANT AC31-S มีให้บริการสําหรับการใช้งานที่เกี่ยวข้องกับความปลอดภัย โดยใช้โครงสร้างระบบที่ผ่านการพิสูจน์ในช่วงเวลาของ AC31 ซีรีส์ 90

วัตถุประสงค์
โมดูลอานาล็อกอินไพรท์/ออพิวท์ 07 AC 91 ใช้เป็นโมดูลรีโมทบนบัสระบบ CS31 มันมีช่องทางออนาล็อกอินไพรท์/ออพิวท์ 16 ช่องทางที่สามารถตั้งค่าได้ใน 2 รูปแบบการทํางาน:
• รูปแบบการทํางาน "12 บิต":
8 ช่องทางเข้า สามารถตั้งค่าได้เป็นส่วนตัว ± 10 V หรือ 0...20 mA ความละเอียด 12 บิต บวก
8 ช่องทางออก สามารถตั้งค่าได้เป็นตัวอย่างเดียว ± 10 V หรือ 0...20 mA ความละเอียด 12 บิต
• รูปแบบการทํางาน "8 บิต":
16 ช่องทาง สามารถตั้งค่าเป็นคู่เป็นทางเข้าหรือทางออก 0...10 V oder 0...20 mA ความละเอียด 8 บิต
• การตั้งค่าด้วยสวิตช์ DIL

• PLC มีองค์ประกอบเชื่อมต่อANAI4_20 สําหรับการวัดสัญญาณ 4...20 mA (ดู
ไปยัง 907 PC 331, ห้องสมุดองค์ประกอบการเชื่อมต่อ)
โมดูล 07 AC 91 ใช้คําเข้าสูงสุดถึงแปดคําบนบัสระบบ CS31 บวกคําออกสูงสุดแปดคํา ในโหมดการทํางาน "8 บิท" ค่าแอนาล็อก 2 ค่าถูกบรรจุเป็นคําเดียว
ความดันการทํางานของหน่วยคือ 24 V DC การเชื่อมต่อรถบัสระบบ CS31 ถูกแยกไฟฟ้าจากส่วนที่เหลือของโมดูล
โมดูลนี้มีฟังก์ชันการวินิจฉัยจํานวนหนึ่ง (ดูบท "การวินิจฉัยและการแสดง")

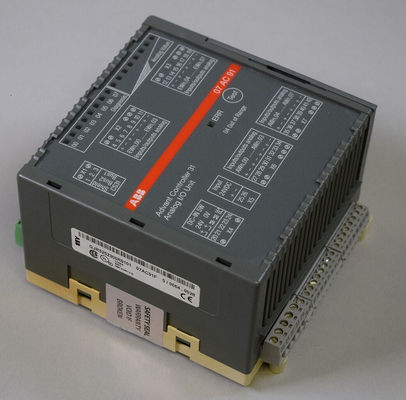

สินค้า ภาพ:
