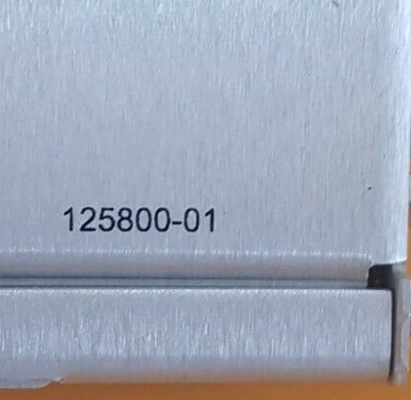

สินค้า:Bently Nevada Bently Nevada 3500/25 125800-01 คีย์ฟาซอร์ I/O โมดูล (การปิดภายใน)

คําอธิบาย
3500/25 Enhanced Keyphasor Module เป็นโมดูลขนาดครึ่งสูง 2 ช่องที่ใช้ในการส่งสัญญาณ Keyphasor ไปยังโมดูลจอใน rack 3500 The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerระบบป้องกันเครื่องจักร 3500 สามารถรับสัญญาณ Keyphasor ได้ถึง 4 สัญญาณในระบบปกติ และถึง 8 สัญญาณ Keyphasor ในระบบคู่

สัญญาณ Keyphasor คือผลักดันครั้งละหนึ่งรอบหรือหลายครั้งต่อรอบจากแกนหรือเกียร์หมุนที่ใช้ในการให้การวัดเวลาที่แม่นยํานี้ทําให้ 3500 โมดูลจอและอุปกรณ์วินิจฉัยภายนอกเพื่อวัดความเร็วหมุนของ shaft และปารามิเตอร์เวกเตอร์เช่น 1X ความเข้มข้นการสั่นสะเทือนและระยะ.
โมดูล Keyphasor ที่พัฒนาขึ้น เป็นโมดูลระบบ 3500 ที่ปรับปรุงขึ้นมันให้ความสามารถในการประมวลผลสัญญาณ Keyphasor ที่ขยายมากกว่าการออกแบบก่อนหน้านี้ในขณะที่ยังคงมีความสอดคล้องลงอย่างสมบูรณ์แบบ, ติดต่อและทํางานกับโมดูล Keyphasor ที่มีอยู่เพื่อใช้ในระบบเก่า โมดูล Keyphasor, PWA 125792-01, ถูกเปลี่ยนโดยสิ้นเชิงโดยโมดูล 149369-01 ที่อัพเดท

เมื่อการเข้า Keyphasor ระบบจําเป็นสําหรับการใช้งาน Triple Modular Redundant (TMR) ระบบ 3500 ควรใช้สองโมดูล Keyphasor ในระบบนี้โมดูลทํางานพร้อมกันเพื่อให้สัญญาณ Keyphasor ทั้งหลักและรองไปยังโมดูลอื่น ๆ ใน rackระบบที่มีสัญลักษณ์เข้า Keyphasor กว่า 4 หน่วย สามารถใช้การตั้งค่าคู่ได้ بشرطیที่ไม่มีสัญลักษณ์เข้า Keyphasor หลักมากกว่า 4 หน่วยการปรับแต่งคู่ต้องการตําแหน่งการติดตามสองตําแหน่งติดต่อกันในตําแหน่งด้านบน / ด้านล่างหรือทั้งสองตําแหน่งครึ่งสล็อตหน่วย Keyphasor จํานวน 4 หน่วย จะรับช่องทางเข้าหลัก 4 หน่วย และช่องทางเข้าสํารอง 4 หน่วย และให้ช่องทางออก 4 หน่วย (ละ 1 หน่วย)การตั้งค่าของสองคู่และหนึ่งที่ไม่ได้คู่ (สามโหลด Keyphasor ทั้งหมด) ยังเป็นไปได้ในการตั้งค่าดังกล่าวผู้ใช้สามารถตั้งค่า Keyphasor ไม่คู่หนึ่ง (สั่งการหรือสอง 2-ช่องหรือหนึ่ง 1-ช่องและหนึ่ง 2-ช่องตัวเลือก)

โมดูล I/O Keyphasor ที่แยกออก (Isolated Keyphasor I/O module) ได้ถูกออกแบบมาสําหรับการใช้งานที่สัญญาณ Keyphasor ถูกผูกคู่กันกับอุปกรณ์หลายอัน และต้องการการแยกออกจากระบบอื่นๆ เช่น ระบบควบคุม The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

ความตั้งใจของโมดูล I/O นี้เป็นหลักในการวัดความเร็วของแกน ไม่ใช่ระยะแต่ I/O นี้นําไปสู่การเปลี่ยนแปลงระยะที่สูงกว่าเล็กน้อยกว่า I/O ที่ไม่แยกตัวรูปที่ 1 แสดงถึงปริมาณการเปลี่ยนแปลงระยะที่โมดูล I/O ที่แยกตัวจะเพิ่มขึ้นในความเร็วของเครื่องที่แตกต่างกัน

คุณสมบัติสินค้าที่ปรับปรุงเพิ่มเติมรวมถึงการผลิตสัญญาณเหตุการณ์ครั้งเดียวต่อรอบ จากการเข้าหลายเหตุการณ์ต่อรอบ, ฟอร์มแวร์ที่สามารถปรับปรุงในสนาม และการรายงานข้อมูลการจัดการทรัพย์สิน
