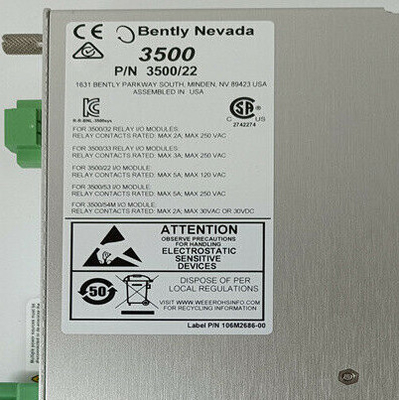

ผลิตภัณฑ์:Bently Nevada 3500/22-01-01-00 146031-01 10Base-T/100Base-TX โมดูล I/O

คำอธิบาย
อินเทอร์เฟซข้อมูลชั่วคราว (TDI) 3500 เป็นอินเทอร์เฟซระหว่างระบบตรวจสอบ 3500 และซอฟต์แวร์การจัดการเครื่องจักร System 1* ของ GE TDI รวมความสามารถของ Rack Interface Module (RIM) 3500/20 เข้ากับความสามารถในการรวบรวมข้อมูลของตัวประมวลผลการสื่อสาร เช่น TDXnet

TDI ทำงานในช่อง RIM ของชั้นวาง 3500 ร่วมกับมอนิเตอร์ซีรีส์ M (3500/40M, 3500/42M ฯลฯ) เพื่อรวบรวมข้อมูลสถานะคงที่และรูปคลื่นชั่วคราวอย่างต่อเนื่อง และส่งข้อมูลนี้ผ่านลิงก์อีเทอร์เน็ตไปยังซอฟต์แวร์โฮสต์ (โปรดดูส่วนความเข้ากันได้ที่ส่วนท้ายของเอกสารนี้) การจับข้อมูลแบบคงที่เป็นมาตรฐานของ TDI อย่างไรก็ตาม การใช้ Channel Enabling Disk ที่เป็นอุปกรณ์เสริมจะทำให้ TDI สามารถจับภาพข้อมูลไดนามิกหรือข้อมูลชั่วคราวได้เช่นกัน TDI มีการปรับปรุงในหลายด้านจากตัวประมวลผลการสื่อสารรุ่นก่อน และรวมฟังก์ชันตัวประมวลผลการสื่อสารไว้ภายในแร็ค 3500

แม้ว่า TDI จะมีฟังก์ชันบางอย่างร่วมกันกับทั้งแร็ค แต่ก็ไม่ได้เป็นส่วนหนึ่งของเส้นทางการตรวจสอบที่สำคัญ และไม่มีผลกระทบต่อการทำงานที่เหมาะสมและเป็นปกติของระบบจอภาพโดยรวม แร็ค 3500 ทุกตัวต้องใช้ TDI หรือ RIM หนึ่งตัว ซึ่งจะครอบครองสล็อต 1 เสมอ (ถัดจากแหล่งจ่ายไฟ)
สำหรับแอปพลิเคชัน Triple Modular Redundant (TMR) ระบบ 3500 ต้องใช้ TDI เวอร์ชัน TMR นอกเหนือจากฟังก์ชัน TDI มาตรฐานทั้งหมดแล้ว TMR TDI ยังดำเนินการ "เปรียบเทียบช่องจอภาพ" อีกด้วย การกำหนดค่า 3500 TMR ดำเนินการลงคะแนนเสียงมอนิเตอร์โดยใช้การตั้งค่าที่ระบุไว้ในตัวเลือกมอนิเตอร์ เมื่อใช้วิธีนี้ TMR TDI จะเปรียบเทียบเอาต์พุตจากจอภาพสำรองสาม (3) ตัวอย่างต่อเนื่อง หาก TDI ตรวจพบว่าข้อมูลจากจอภาพตัวใดตัวหนึ่งไม่เทียบเท่าอีกต่อไป (ภายในเปอร์เซ็นต์ที่กำหนดค่าไว้) กับจอภาพอีกสองตัว TDI จะตั้งค่าสถานะจอภาพว่ามีข้อผิดพลาด และวางเหตุการณ์ไว้ในรายการเหตุการณ์ของระบบ
