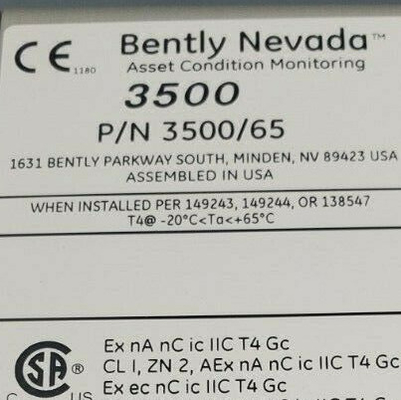

สินค้า:Bently Nevada 3500/65-01-00 172103-01 RTD/Isolated Tip TC I/O Module, การปิดภายใน

คําอธิบาย
มอนิเตอร์ 3500/65 ให้บริการ 16 ช่องทางในการติดตามอุณหภูมิ และยอมรับทั้งตัวตรวจวัดอุณหภูมิความต้านทาน (RTD) และการเข้าอุณหภูมิของเทอร์โมคอปเปิลปลายแยก (TC)ติดตามสภาวะข้อมูลนี้และเปรียบเทียบพวกเขากับค่าตั้งค่าสัญญาณเตือนที่สามารถโปรแกรมได้.
มอนิเตอร์ถูกเขียนโปรแกรมโดยใช้โปรแกรมการตั้งค่า Rack 3500 คุณสามารถตั้งค่า 16 ช่อง มอนิเตอร์อุณหภูมิเพื่อรับการแยกปลาย thermocouples 3 สาย RTD,หรือการผสมผสานข้อมูล TC และ RTD.
ในระบบ Triple Modular Redundant (TMR) คุณต้องติดตั้งเครื่องตรวจภูมิอากาศในกลุ่มของ 3 เครื่องตรวจภูมิที่อยู่ติดกันในการปรับปรุงนี้จอใช้ 2 ประเภทของการโหวตเพื่อให้แน่ใจว่าการทํางานที่แม่นยําและการหลีกเลี่ยงความผิดพลาดจุดเดียว.

คําอธิบาย

มอนิเตอร์ 3500/65 ให้บริการ 16 ช่องทางในการติดตามอุณหภูมิ และยอมรับทั้งตัวตรวจวัดอุณหภูมิความต้านทาน (RTD) และการเข้าอุณหภูมิของเทอร์โมคอปเปิลปลายแยก (TC)

มอนิเตอร์ปรับสภาพข้อมูลนี้และเปรียบเทียบมันกับจุดตั้งสัญญาณเตือนที่สามารถวางโปรแกรมได้โดยผู้ใช้งาน มอนิเตอร์ถูกวางโปรแกรมโดยใช้โปรแกรม Configuration Software 3500 Rackคุณสามารถปรับปรุง 16-ช่อง ภูมิอากาศการตรวจสอบเพื่อรับ thermocouples ทิปแยก, RTD 3 สาย, RTD 4 สาย, หรือการผสมผสานของ TC และ RTD input ในการจัดตั้ง Triple Modular Redundant (TMR) คุณต้องติดตั้งเครื่องตรวจภูมิอากาศในกลุ่มของ 3 เครื่องตรวจจับติดกัน

ในระบบนี้ เครื่องตรวจจับใช้ 2 ประเภทของการลงคะแนน เพื่อให้การทํางานแม่นยําและหลีกเลี่ยงความล้มเหลวจุดเดียว

อุปกรณ์สํารอง

172931-01 3500/65 คู่มือ

145988-02 3500/65 มอนิเตอร์

172103-01 3500/65 RTD/Isolated Tip TC I/O Module, การปิดภายใน

173005 หัวเครื่องเชื่อม, การปิดภายใน, ตําแหน่ง 20, สีดํา

172109-01 3500/65 RTD/ โมดูล TC I/O ที่แยกปลาย

172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors) หน่วยปลายทางภายนอก (เชื่อมต่อแบบยูโร)

ข้อมูลการสั่งซื้อ:

3500/65-AA-BB
A: ประเภทโมดูล I/O
01 RTD/TC ที่แยกปลายด้วยปลายภายใน
02 RTD/TC ที่แยกปลายด้วยปลายภายนอก
B: ตัวเลือกการอนุมัติของหน่วยงาน
00 ไม่มี
01 CSA/NRTL/C
02 CSA/ATEX

สายเคเบิล
3500/65 เครื่องแปลง (XDCR) สัญญาณไปยังสายปิดภายนอก (ET)
134544-AAAA-BB
A: ความยาวของสาย
0005 5 ฟุต (1.5 เมตร)
0007 7 ฟุต (2.1 เมตร)
0010 10 ฟุต (3 เมตร)
0025 25 ฟุต (7.5 เมตร)
0050 50 ฟุต (15 เมตร)
0100 100 ฟุต (30.5 เมตร)
B: คําแนะนําการประกอบ
01 ไม่ประกอบ
02 ประกอบ

อุปกรณ์สํารอง

172931 3500/65 คู่มือผู้ใช้
145988-02 3500/65 ติดตาม
172103-01 3500/65 RTD/Isolated Tip TC I/O Module, การปิดภายใน
173005 หัวเครื่องเชื่อม, การปิดภายใน, ตําแหน่ง 20, สีดํา
172109-01 3500/65 RTD/ โมดูล TC I/O ที่แยกปลาย
172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors) รายละเอียด
