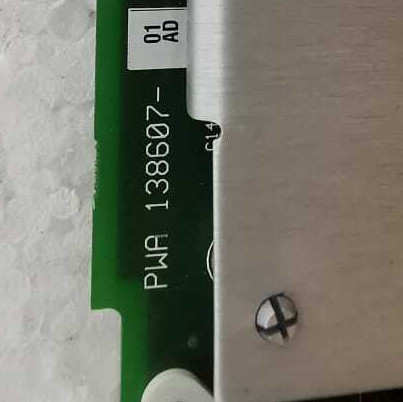

Bently เนวาดา 3500/22M-01-01-00 138607-01 อินเตอร์เฟซข้อมูลชั่วคราว


สินค้า:Bently เนวาดา 3500/22M-01-01-00 138607-01 อินเตอร์เฟซข้อมูลชั่วคราว

คําอธิบาย
อินเตอร์เฟซข้อมูลชั่วคราว 3500 (TDI) เป็นอินเตอร์เฟสระหว่างระบบติดตาม 3500 และซอฟต์แวร์บริหารเครื่องจักร System 1* ของ GETDI ผสมผสานความสามารถของ 3500/20 Rack Interface Module (RIM) กับความสามารถในการรวบรวมข้อมูลของโปรเซสเซอร์การสื่อสาร เช่น TDXnet.

TDI ใช้งานในสล็อต RIM ของราค 3500 ร่วมกับจอ M (3500/40M, 3500/42M ฯลฯ)) เพื่อรวบรวมข้อมูลสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ปสเต็ป. (ดูส่วนความสอดคล้องในตอนท้ายของเอกสารนี้) การจับข้อมูลสแตตติกเป็นมาตรฐานกับ TDIอย่างไรก็ตามการใช้ดิสก์เปิดช่องทางเลือกจะอนุญาตให้ TDI จับข้อมูลแบบไดนามิกหรือผ่านไปเช่นกันTDI มีการปรับปรุงในหลายพื้นที่เมื่อเทียบกับโปรเซสเซอร์สื่อสารก่อนหน้านี้ และรวมฟังก์ชันโปรเซสเซอร์สื่อสารใน rack 3500

แม้ TDI จะให้ฟังก์ชันบางอย่างที่เหมือนกันกับเรคทั้งหมด แต่มันไม่ได้เป็นส่วนหนึ่งของเส้นทางการติดตามที่สําคัญและไม่มีผลต่อการทํางานที่เหมาะสมและปกติของระบบการติดตามทั้งหมดทุก 3500 ราคต้องการ TDI หรือ RIM หนึ่ง, ที่ใช้สล็อต 1 อยู่เสมอ (ติดกับเครื่องพลังงาน)

สําหรับการใช้งาน Triple Modular Redundant (TMR) ระบบ 3500 ต้องการ TDI แบบ TMR นอกจากฟังก์ชัน TDI มาตรฐานทั้งหมดTMR TDI ยังทําการเปรียบเทียบช่องจอ. การตั้งค่า TMR 3500 ทําการลงคะแนนตามจอโดยใช้การตั้งค่าที่ระบุในตัวเลือกจอ โดยใช้วิธีนี้ TMR TDI เปรียบเทียบผลการออกจากสาม (3)
มอนิโตรที่เหลือใช้ หาก TDI สังเกตว่าข้อมูลจากหนึ่งของมอนิโตรเหล่านั้น ไม่เท่าเทียมกันอีกต่อไป (ภายในเปอร์เซ็นต์ที่ตั้งค่า) กับข้อมูลของสองมอนิโตรอื่นมันจะติดป้ายตัวจอว่ามีความผิดพลาด และวางเหตุการณ์ในรายการเหตุการณ์ระบบ.

ข้อมูลการสั่งซื้อ
รายการตัวเลือกและหมายเลขส่วน
3500/22M TDI Module และ I/O
3500/22-AXX-BXX-CXX

A: ประเภทอินเตอร์เฟซข้อมูลชั่วคราว
0 1 มาตรฐาน (ใช้สําหรับการติดตามมาตรฐาน)
0 2 TMR (ใช้ได้เฉพาะสําหรับแอพลิเคชั่นที่ต้องการการตั้งค่าแบบจําหน่ายแบบสามแบบ)

B: ประเภทโมดูล I/O
0 1 10Base-T/100Base-TX Ethernet I/O โมดูล

0 2 100Base-FX (Fiber Optic) Ethernet I/O โมดูล

C: ตัวเลือกการอนุมัติของหน่วยงาน
0 0 ไม่มี
0 1 CSA/NRTL/C
0 2 CSA/ATEX

อุปกรณ์สํารอง
288055-01
โมดูลอินเตอร์เฟซข้อมูลชั่วคราวมาตรฐานที่มีสาย USB
288055-02
TMR transient Data Interface Module พร้อมสาย USB
100M2833
สาย USB 10 ฟุต A ถึง B
146031-01
โมดูล I/O 10Base-T/100Base-TX
146031-02
โมดูล I/O 100Base-FX (Fiber Optic)
147364-01
3500 โมดูลการออกสัญญาณปั๊มผ่อน

อุปกรณ์สํารอง
125744-02
โมดูลอินเตอร์เฟซราคมาตรฐาน
125744-01
โมดูลอินเตอร์เฟซราค TMR
135031-01
โมดูล RIM I/O กับโมเดม
อินเตอร์เฟซ
125768-01
โมดูล RIM I/O พร้อม RS232/RS422
อินเตอร์เฟซ
125760-01
โมดูล I/O ผู้จัดการข้อมูล
04425545
สายพัดดิน (การใช้ครั้งเดียว)
00801286
IC นาฬิกาในเวลาจริง
128755-01
IC แฟร์มแวร์ (สําหรับ PWA 125744-01 Rev P หรือใหม่กว่า หรือสําหรับ PWA 125744-02 Rev N หรือใหม่กว่า)
00580441
หัวเครื่องเชื่อม, การปิดภายใน, 3 ตําแหน่ง, สีเขียว
00580436
หัวเครื่องเชื่อม, การปิดภายใน, 6-ตําแหน่ง, สีเขียว
129768-01
คู่มือการใช้งานและการบํารุงรักษาของ RIM
