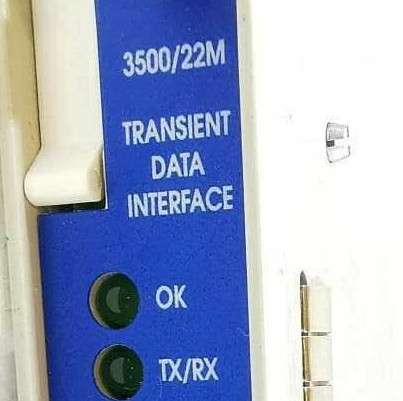

Bently Nevada 3500/22M-01-01-00 288055-01 อินเทอร์เฟซข้อมูลชั่วคราว

ผลิตภัณฑ์:Bently Nevada 3500/22M-01-01-00 288055-01 Transient Data Interface

คำอธิบาย

3500 Transient Data Interface (TDI) เป็นส่วนต่อประสานระหว่างระบบตรวจสอบ 3500 และซอฟต์แวร์การจัดการเครื่องจักร System 1® ของ GE TDI ผสมผสานความสามารถของ 3500/20 Rack Interface Module เข้ากับความสามารถในการรวบรวมข้อมูลของตัวประมวลผลการสื่อสาร เช่น TDXnet

TDI ทำงานในช่อง RIM ของแร็ค 3500 ร่วมกับมอนิเตอร์ M series (3500/40M, 3500/42M, ฯลฯ) เพื่อรวบรวมข้อมูลคลื่นความถี่คงที่และข้อมูลคลื่นความถี่ชั่วคราวอย่างต่อเนื่อง และส่งข้อมูลนี้ผ่านลิงก์ Ethernet ไปยังซอฟต์แวร์โฮสต์ การจับภาพข้อมูลแบบคงที่เป็นมาตรฐานด้วย TDI อย่างไรก็ตาม การใช้ Channel Enabling Disk เสริม จะช่วยให้ TDI สามารถจับภาพข้อมูลแบบไดนามิกหรือข้อมูลชั่วคราวได้เช่นกัน TDI มีการปรับปรุงในหลายๆ ด้านเมื่อเทียบกับตัวประมวลผลการสื่อสารรุ่นก่อนหน้า และรวมฟังก์ชัน Communication Processor ไว้ภายในแร็ค 3500

แม้ว่า TDI จะมีฟังก์ชันบางอย่างที่ใช้กันทั่วไปในแร็คทั้งหมด แต่ก็ไม่ได้เป็นส่วนหนึ่งของเส้นทางการตรวจสอบที่สำคัญและไม่มีผลกระทบต่อการทำงานที่เหมาะสมและปกติของระบบตรวจสอบโดยรวม แร็ค 3500 ทุกตัวต้องใช้ TDI หรือ RIM หนึ่งตัว ซึ่งจะอยู่ใน Slot 1 เสมอ (ถัดจากแหล่งจ่ายไฟ)

สำหรับแอปพลิเคชัน Triple Modular Redundant (TMR) ระบบ 3500 ต้องใช้ TDI รุ่น TMR นอกเหนือจากฟังก์ชัน TDI มาตรฐานทั้งหมดแล้ว TMR TDI ยังดำเนินการ “การเปรียบเทียบช่องสัญญาณตรวจสอบ” อีกด้วย การกำหนดค่า 3500 TMR จะดำเนินการตรวจสอบการลงคะแนนเสียงโดยใช้การตั้งค่าที่ระบุในตัวเลือกการตรวจสอบ ด้วยวิธีนี้ TMR TDI จะเปรียบเทียบเอาต์พุตจากมอนิเตอร์ที่ซ้ำซ้อนสาม (3) ตัวอย่างต่อเนื่อง หาก TDI ตรวจพบว่าข้อมูลจากหนึ่งในมอนิเตอร์เหล่านั้นไม่เทียบเท่า (ภายในเปอร์เซ็นต์ที่กำหนดค่าไว้) กับมอนิเตอร์อีกสองตัว ก็จะทำเครื่องหมายมอนิเตอร์ว่ามีข้อผิดพลาดและวางเหตุการณ์ใน System Event List

อะไหล่

138607-01 Standard Transient Data Interface Module

138607-02 TMR Transient Data Interface Module

146031-01 10Base-T/100Base-TX I/O Module

146031-02 100Base-FX (Fiber Optic) I/O Module

147364-01 3500 Buffered Signal Output Module

161580-01 3500/22M TDI Operation and Maintenance Manual

164466-01 Network Accessories Datasheet 00580441 Connector header, internal termination, 3-position, green

00580436 Connector header, internal termination, 6-position, green
