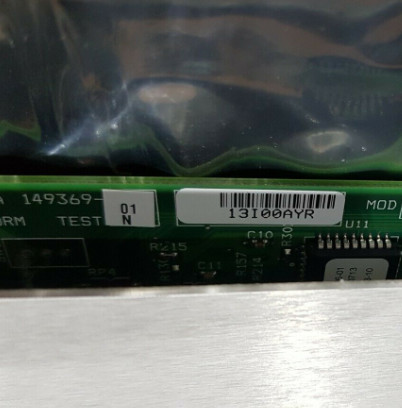

ผลิตภัณฑ์:Bently Nevada 3500/25-01-01-00 149369-01 โมดูล Keyphasor ที่ได้รับการปรับปรุง

คำอธิบาย
โมดูล 3500/25 Enhanced Keyphasor เป็นโมดูลสองช่องสัญญาณแบบครึ่งความสูงที่ใช้เพื่อให้สัญญาณ Keyphasor แก่โมดูลตรวจสอบในแร็ค 3500 โมดูลรับสัญญาณอินพุตจากโพรบใกล้เคียงหรือปิ๊กอัพแม่เหล็กและแปลงสัญญาณเป็นสัญญาณ Keyphasor ดิจิทัลที่ระบุเมื่อเครื่องหมาย Keyphasor บนเพลาตรงกับทรานสดิวเซอร์ Keyphasor ระบบป้องกันเครื่องจักร 3500 สามารถรับสัญญาณ Keyphasor ได้สูงสุดสี่สัญญาณสำหรับการกำหนดค่าปกติ และสัญญาณ Keyphasor สูงสุดแปดสัญญาณในการกำหนดค่าแบบคู่

หมายเหตุ: สัญญาณ Keyphasor คือพัลส์หนึ่งครั้งต่อรอบหรือหลายเหตุการณ์ต่อรอบจากเพลาหมุนหรือเกียร์ที่ใช้เพื่อให้การวัดเวลาที่แม่นยำ สิ่งนี้ช่วยให้โมดูลตรวจสอบ 3500 และอุปกรณ์วินิจฉัยภายนอกสามารถวัดความเร็วในการหมุนของเพลาและพารามิเตอร์เวกเตอร์ เช่น แอมพลิจูดและการสั่นสะเทือนเฟส 1X

โมดูล Keyphasor ที่ได้รับการปรับปรุงเป็นโมดูลระบบ 3500 ที่ได้รับการปรับปรุง มีความสามารถในการประมวลผลสัญญาณ Keyphasor ที่ขยายออกไปมากกว่าการออกแบบก่อนหน้า ในขณะที่ยังคงรักษาความเข้ากันได้แบบย้อนหลังอย่างสมบูรณ์ในแง่ของรูปแบบ การติดตั้ง และฟังก์ชันการทำงานกับโมดูล Keyphasor ที่มีอยู่สำหรับการใช้งานในระบบเดิม โมดูล Keyphasor, PWA 125792-01 ถูกแทนที่ทั้งหมดด้วย
โมดูล 149369-01 ล่าสุด

เมื่อจำเป็นต้องใช้สัญญาณอินพุต Keyphasor ของระบบสำหรับการใช้งาน Triple Modular Redundant (TMR) ระบบ 3500 ควรใช้โมดูล Keyphasor สองโมดูล ในการกำหนดค่านี้ โมดูลทำงานแบบขนานเพื่อให้สัญญาณ Keyphasor ทั้งหลักและรองแก่โมดูลอื่นๆ ในแร็ค ระบบที่มีอินพุต Keyphasor มากกว่าสี่อินพุตอาจใช้การกำหนดค่าแบบคู่โดยมีสัญญาณอินพุต Keyphasor หลักไม่เกินสี่สัญญาณ การกำหนดค่าแบบคู่ต้องใช้ตำแหน่งการตรวจสอบต่อเนื่องสองตำแหน่งในตำแหน่งครึ่งสล็อตบน/ล่างหรือทั้งสองตำแหน่ง โมดูล Keyphasor สี่โมดูลจะรับ
ช่องสัญญาณอินพุตหลักสี่ช่องและช่องสัญญาณสำรองสี่ช่อง และให้ช่องสัญญาณเอาต์พุตสี่ช่อง (หนึ่งช่องต่อโมดูล) การกำหนดค่าของคู่สองคู่และแบบไม่คู่หนึ่งคู่ (โมดูล Keyphasor ทั้งหมดสามโมดูล) ก็เป็นไปได้เช่นกัน ในการกำหนดค่าดังกล่าว ผู้ใช้อาจกำหนดค่า Keyphasor ที่ไม่คู่กันหนึ่งตัว (สั่งซื้อตัวเลือกสองช่องสัญญาณ 2 ช่องหรือตัวเลือก 1 ช่องสัญญาณและ 2 ช่องสัญญาณ)

โมดูล I/O Keyphasor แบบแยกได้รับการออกแบบสำหรับการใช้งานที่สัญญาณ Keyphasor ถูกเชื่อมต่อแบบขนานกับอุปกรณ์หลายเครื่องและต้องการการแยกจากระบบอื่น ๆ เช่น ระบบควบคุม โมดูล I/O แบบแยกถูกสร้างขึ้นโดยเฉพาะสำหรับการใช้งาน Magnetic Pickup แต่เข้ากันได้และจะให้การแยกสำหรับการใช้งาน Proximitor* ตราบใดที่มีการจัดหาแหล่งจ่ายไฟภายนอก โปรดทราบว่าจุดประสงค์ของโมดูล I/O นี้คือการวัดความเร็วเพลาเป็นหลัก ไม่ใช่เฟส โมดูลสามารถให้การวัดเฟสได้ แต่ I/O นี้จะแนะนำการเลื่อนเฟสที่สูงกว่าเล็กน้อยกว่ารุ่น I/O ที่ไม่แยก รูปที่ 1 แสดงปริมาณการเลื่อนเฟสที่โมดูล I/O แบบแยกจะเพิ่มที่ความเร็วเครื่องจักรที่แตกต่างกัน

คุณสมบัติผลิตภัณฑ์ที่ได้รับการปรับปรุง ได้แก่ การสร้างสัญญาณเหตุการณ์หนึ่งครั้งต่อรอบจากอินพุตหลายเหตุการณ์ต่อรอบ เฟิร์มแวร์ที่สามารถอัปเกรดภาคสนามได้ และการรายงานข้อมูลการจัดการสินทรัพย์

รายละเอียดสินค้า
โมดูล Keyphasor ที่ได้รับการปรับปรุง
3500/25-AXX-BXX-CXX

A: จำนวนช่องสัญญาณ
0 1 การ์ด Keyphasor สองช่องสัญญาณแบบครึ่งความสูง (สั่งซื้อสำหรับ 2 ช่องสัญญาณ)
0 2 การ์ด Keyphasor สองช่องสัญญาณแบบครึ่งความสูงสองใบ (สั่งซื้อสำหรับ 4 ช่องสัญญาณ)

B: ประเภทของโมดูล I/O
0 1 โมดูล I/O พร้อมการสิ้นสุดภายใน
0 2 โมดูล I/O พร้อมการสิ้นสุดภายนอก
0 3 I/O Barrier ภายในพร้อมการสิ้นสุดภายใน
0 4 โมดูล I/O แบบแยกพร้อมการสิ้นสุดภายใน
0 5 โมดูล I/O แบบแยกพร้อมการสิ้นสุดภายนอก

C: ตัวเลือกการอนุมัติหน่วยงาน
0 0 ไม่จำเป็น
0 1 CSA/NRTL/C (Class 1, Div 2)
0 2 ATEX/CSA (Class 1 Zone 2)

อะไหล่
149369-01 โมดูล Keyphasor ที่ได้รับการปรับปรุง
หมายเหตุ: โมดูลนี้อาจถูกสั่งซื้อเพื่อใช้แทนโมดูล Keyphasor 125792-01 โดยตรง
125800-01 โมดูล I/O Keyphasor (การสิ้นสุดภายใน)
126648-01 โมดูล I/O Keyphasor (การสิ้นสุดภายนอก)
125800-02 โมดูล I/O Keyphasor แบบแยก (การสิ้นสุดภายใน)
126648-02 โมดูล I/O Keyphasor แบบแยก (การสิ้นสุดภายนอก)
135473-01 โมดูล I/O Keyphasor (Internal Barriers และ Internal Terminations)
