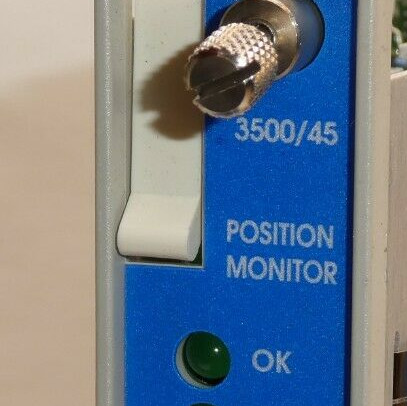

สินค้า:Bently เนวาดา 3500/45-01-00 176449-04 ติดตามตําแหน่ง

คําอธิบาย
3500/45 Position Monitor เป็นอุปกรณ์ 4 ช่องที่ยอมรับข้อมูลจากเครื่องแปลงความใกล้ชิด, เครื่องแปลงตําแหน่งหมุน (RPT), เครื่องแปลงความแตกต่างแบบแปรปรวนเส้นตรง DC (DC LVDT),เครื่องแปลงความแตกต่างแบบแปรเปลี่ยนแบบเส้นตรง (AC LVDT), และตัววัดพลังงานหมุน มอนิโตรปรับสภาพการเข้าและเปรียบเทียบสัญญาณที่ปรับสภาพกับสัญญาณเตือนที่สามารถโปรแกรมได้โดยผู้ใช้
ประเภทการวัดและการเข้าของเครื่องแปลงจะกําหนดโมดูล I/O ที่จําเป็น ดูประเภทเครื่องแปลงสําหรับการวัดตําแหน่งในหน้า 10 ดูรูปและกราฟในหน้า 12และดู โมดูล I/O สําหรับ AC LVDT และ Rotary Potentimeters หน้า 14.

คุณสามารถโปรแกรมช่องทางแต่ละช่องทาง โดยใช้โปรแกรมการตั้งค่า Rack 3500 เพื่อดําเนินงานตามฟังก์ชันต่อไปนี้:
ตําแหน่งแกน (แรงผลัก)
การขยายความแตกต่าง
การขยายความแตกต่างของรัมป์เดียวแบบมาตรฐาน
การขยายความแตกต่างของพานเดียวที่ไม่มาตรฐาน
การขยายความแตกต่างของรัมป์คู่
การขยายความแตกต่าง
การขยายคดี
ตําแหน่งของวาล์ว

ช่องจอถูกโปรแกรมเป็นคู่ และสามารถดําเนินการได้ถึงสองในหน้าที่เหล่านี้ในเวลาเดียวกันช่อง 1 และช่อง 2 สามารถปฏิบัติหน้าที่หนึ่ง ส่วนช่อง 3 และช่อง 4 สามารถปฏิบัติหน้าที่เดียวกันหรือแตกต่างกัน.

เป้าหมายหลักของ 3500/45 Position Monitor คือการให้บริการต่อไปนี้
การป้องกันเครื่องจักรโดยการเปรียบเทียบปริมาตรการติดตามอย่างต่อเนื่องกับปริมาตรการตั้งค่าสัญญาณเตือนที่ตั้งค่าเพื่อขับเคลื่อนสัญญาณเตือน

ข้อมูลเครื่องจักรที่จําเป็นสําหรับบุคลากรปฏิบัติการและบํารุงรักษา

ช่องทางแต่ละช่องทางขึ้นอยู่กับการตั้งค่า โดยทั่วไปเงื่อนไขสัญญาณเข้าของมันเพื่อผลิตปริมาตรต่าง ๆ ที่เรียกว่าตัวแปรที่วัดคุณสามารถตั้งค่าตั้งค่าเตือนสําหรับแต่ละตัวแปรที่วัดอย่างมีผล และค่าตั้งค่าอันตรายสําหรับตัวแปรที่วัดอย่างมีผลใด ๆ สองตัว.

ข้อมูลการสั่งซื้อ
สําหรับรายการรายละเอียดของการอนุมัติเฉพาะประเทศและผลิตภัณฑ์ โปรดดูคู่มือการอนุมัติที่รวดเร็ว (108M1756) ที่มีใน Bently.com
ติดตามตําแหน่ง3500/45-AA-BB

A: ประเภทโมดูล I/O
01 โมดูล I/O ตําแหน่งที่มีเครื่องปิดภายใน (Proximitor, RPT, DC LVDT)
02 โมดูล I/O ตําแหน่งที่มีปลายทางภายนอก (Proximator, RPT, DC LVDT)
03 โมดูล I/O ตําแหน่ง TMR ที่แยกแยกที่มีปลายทางภายนอก (Proximator หรือ DC LVDT)
04 โมดูล I/O ตําแหน่ง TMR ที่ใช้รถบัส พร้อมปลายทางภายนอก (Proximitor)
05 โมดูล I/O ตําแหน่ง AC LVDT พร้อมปลายภายใน
06 โมดูล I/O ตําแหน่ง AC LVDT พร้อมปลายทางภายนอก
07 โมดูล I/O ตําแหน่งปริมาณจุลินทรีย์หมุน
08 โมดูล I/O ตําแหน่งปัตติโอเมตรหมุน

B: การอนุมัติของหน่วยงาน
00 ไม่มี
01 CSA / NRTL / C (ประเภท 1, ภาค 2)
02 ATEX / IECEx / CSA (ประเภท 1, โซน 2)

คุณจะต้องสั่งแบล็อกปลายภายนอกและสายไฟแยกสําหรับแต่ละโมดูล I/O ที่มีปลายภายนอก

เมื่อใช้เครื่องตรวจตําแหน่ง 3500/45 ในแอปพลิเคชั่น TMR การวัดตําแหน่งของวาล์วไม่เป็นไปได้ และการวัดการขยายตัวของกรอบจะสนับสนุนเพียงสําหรับ Discrete TMR เท่านั้น

อุปกรณ์สํารอง
176449-04 3500/45 ติดตามตําแหน่ง
135137-01 โมดูล I/O ตําแหน่งที่มีปลายภายในสําหรับใช้กับ Proximitors, RPTs หรือ DC LVDTs
135145-01 โมดูล I/O ตําแหน่งที่มีปลายทางภายนอกสําหรับใช้กับ Proximitors, RPTs หรือ DC LVDTs
139554-01 โมดูล I/O ตําแหน่ง AC LVDT พร้อมปลายภายในสําหรับใช้กับ AC LVDT
