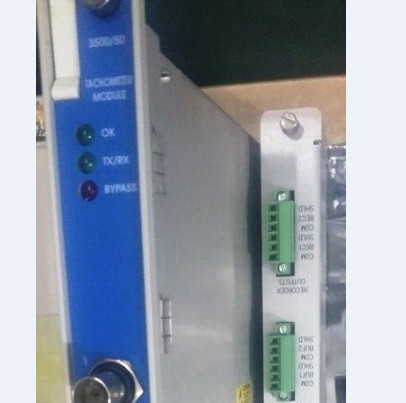

ผลิตภัณฑ์:Bently Nevada 3500/50-01-00-01 133388-02 โมดูลวัดความเร็วรอบ

คำอธิบาย
โมดูลวัดความเร็วรอบ 3500/50 เป็นโมดูล 2 ช่องสัญญาณที่รับสัญญาณอินพุตจากโพรบวัดระยะใกล้หรือแม่เหล็กรับสัญญาณ (ยกเว้นตามที่ระบุ) เพื่อกำหนดความเร็วในการหมุนของเพลา, อัตราเร่งของโรเตอร์ หรือทิศทางการหมุนของโรเตอร์, เปรียบเทียบการวัดเหล่านี้กับจุดตั้งค่าสัญญาณเตือนที่ผู้ใช้ตั้งโปรแกรมได้ และสร้าง
สัญญาณเตือนเมื่อมีการละเมิดจุดตั้งค่าเหล่านี้ โมดูลวัดความเร็วรอบ 3500/50 ถูกตั้งโปรแกรมโดยใช้ซอฟต์แวร์การกำหนดค่าแร็ค 3500 และสามารถกำหนดค่าได้ด้วยตัวเลือกสี่แบบ:

1. การตรวจสอบความเร็ว, การเตือนจุดตั้งค่า, และการเตือนช่วงความเร็ว
2. การตรวจสอบความเร็ว, การเตือนจุดตั้งค่า, และการแจ้งเตือนความเร็วเป็นศูนย์
3. การตรวจสอบความเร็ว, การเตือนจุดตั้งค่า, และการเตือนอัตราเร่งของโรเตอร์
4. การตรวจสอบความเร็ว, การเตือนจุดตั้งค่า, และการแจ้งเตือนการหมุนกลับด้าน

3500/50 สามารถกำหนดค่าให้จ่ายสัญญาณ Keyphasor® ที่ปรับสภาพแล้วไปยังแบคเพลนของแร็ค 3500 เพื่อใช้โดยจอภาพอื่นๆ ดังนั้นจึงไม่จำเป็นต้องมีโมดูล Keyphasor แยกต่างหากในแร็ค 3500/50 ยังมีคุณสมบัติการค้างค่าสูงสุดที่เก็บความเร็วสูงสุด, ความเร็วถอยหลังสูงสุด หรือจำนวนการหมุนกลับด้าน (ขึ้นอยู่กับชนิดช่องสัญญาณที่เลือก) ที่เครื่องจักรไปถึง ค่าสูงสุดเหล่านี้สามารถรีเซ็ตได้โดยผู้ใช้

หมายเหตุการใช้งาน
โมดูลวัดความเร็วรอบ Bently Nevada
ไม่ได้ออกแบบมาเพื่อใช้เป็นอิสระ หรือเป็นส่วนประกอบ
ของระบบควบคุมความเร็วหรือระบบป้องกันความเร็วเกิน โมดูลวัดความเร็วรอบ Bently Nevada ไม่มีการป้องกันซ้ำซ้อนหรือความเร็วในการตอบสนองที่จำเป็นสำหรับการทำงานที่เชื่อถือได้ในฐานะระบบควบคุมความเร็วหรือระบบป้องกันความเร็วเกิน ในกรณีที่มีเอาต์พุตแบบอะนาล็อกสัดส่วน เหมาะสำหรับการบันทึกข้อมูล การบันทึกแผนภูมิ หรือวัตถุประสงค์ในการแสดงผลเท่านั้น นอกจากนี้ ในกรณีที่มีจุดตั้งค่าการแจ้งเตือนความเร็ว เหมาะสำหรับวัตถุประสงค์ในการประกาศเท่านั้น

แม่เหล็กรับสัญญาณอาจไม่ถูกใช้สำหรับตัวเลือกการหมุนกลับด้าน เนื่องจากตัวแปลงสัญญาณเหล่านี้ไม่ได้
ให้ขอบที่สะอาดสำหรับวงจรตรวจจับในระหว่างความเร็วต่ำ ซึ่งอาจนำไปสู่การบ่งชี้ที่ผิดพลาด
ของทิศทางการหมุน ไม่แนะนำให้ใช้แม่เหล็กรับสัญญาณสำหรับตัวเลือกความเร็วเป็นศูนย์ เนื่องจากตัวแปลงสัญญาณเหล่านี้ไม่ได้ให้ขอบที่สะอาดสำหรับวงจรตรวจจับในระหว่างความเร็วต่ำ

การไม่คำนึงถึงรายการข้างต้นถือเป็นการใช้ผลิตภัณฑ์ในทางที่ผิด และอาจส่งผลให้
ทรัพย์สินเสียหายและ/หรือการบาดเจ็บทางร่างกาย หมายเหตุ: กลุ่มผลิตภัณฑ์ Bently Nevada มีระบบป้องกันความเร็วเกินสำหรับระบบ 3500 โปรดดูข้อมูลจำเพาะและการสั่งซื้อ หมายเลขชิ้นส่วน 141539-01

ข้อมูลการสั่งซื้อ
โมดูลวัดความเร็วรอบ
3500/50-AXX-BXX-CXX

A: ประเภทโมดูล I/O
0 1 โมดูล I/O พร้อมการสิ้นสุดภายใน
0 2 โมดูล I/O พร้อมการสิ้นสุดภายนอก
0 3 โมดูล I/O TMR พร้อมการสิ้นสุดภายนอก
0 4 โมดูล I/O พร้อมสิ่งกีดขวางภายในและการสิ้นสุดภายใน

B: ตัวเลือกการอนุมัติหน่วยงาน
0 0 ไม่มี
0 1 CSA/NRTL/C
0 2 ATEX/CSA (Class 1, Zone 2)

C: การใช้งานจอภาพ
0 1 การวัดความเร็ว
0 2 การหมุนกลับด้าน

หมายเหตุ: ตัวเลือกการอนุมัติหน่วยงาน B 02 ใช้ได้เฉพาะกับตัวเลือกการสั่งซื้อ A 04

อะไหล่
133388-02 โมดูลวัดความเร็วรอบ 3500/50
133442-01 โมดูล I/O พร้อมการสิ้นสุดภายใน
136703-01 โมดูล I/O สิ่งกีดขวางภายในแบบแยกพร้อมการสิ้นสุดภายใน
133434-01 โมดูล I/O พร้อมการสิ้นสุดภายนอก
133450-01 โมดูล I/O TMR พร้อมการสิ้นสุดภายนอก
