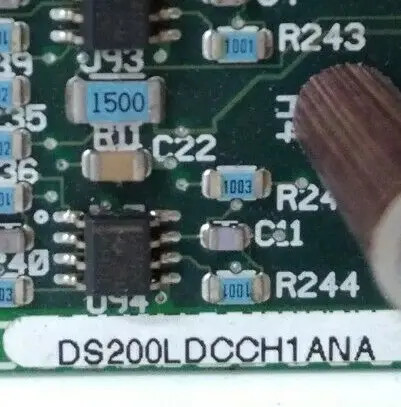

สินค้า:DS200LDCCH1ANA การควบคุมการขับเคลื่อนไฟฟ้าทั่วไป / บอร์ดสื่อ LAN

คําอธิบาย

บอร์ดการสื่อสาร DS200LDCCH1ANA ของ GE มีไมโครโปรเซสเซอร์หลายตัวที่ให้บริการควบคุมฟังก์ชันการขับเคลื่อน, มอเตอร์ และ I / Oมันยังให้บริการควบคุมสําหรับเครือข่าย LAN. บอร์ดการควบคุมจูงของ GE / LAN Communications Board DS200LDCCH1ANA มีไมโครโปรเซสเซอร์สี่ชิ้น และมักมีมักโครโปรเซสเซอร์แต่ละชิ้นมีหน้าที่แยกกัน

ไมโครโปรเซสเซอร์หนึ่งให้บริการในการประมวลผลการควบคุมการขับขี่ ไมโครโปรเซสเซอร์หนึ่งให้บริการในการประมวลผลการควบคุมมอเตอร์ ไมโครโปรเซสเซอร์หนึ่งให้บริการในการประมวลผลการควบคุมอเตอร์และไมโครโพเซสเซอร์หนึ่งให้บริการในการประมวลผลควบคุม LAN.

หากบอร์ดไม่ได้ทํางานอย่างถูกต้อง หรือดูเหมือนจะให้ผลงานน้อยกว่าที่ดีที่สุด คุณอาจจะต้องการที่จะทําการรีเซ็ตอ่อนบนบอร์ดการรีเซ็ตแบบแข็งแรงคือเมื่อไฟฟ้าถูกตัดและบอร์ดต้องเริ่มต้นใหม่. เมื่อเป็นไปได้ ควรหลีกเลี่ยง และควรเกิดขึ้นเพียงแค่เมื่อการทํางานไม่ถูกต้องของไดรฟ์หรือสถานการณ์การออกเดินทางเกิดขึ้นที่ทําให้ไดรฟ์ปิดลงอย่างไม่คาดคิด เช่นหากสถานการณ์การอ้วนแรงเกิดการขับเคลื่อนจะปิดโดยอัตโนมัติเพื่อปกป้องส่วนประกอบและมอเตอร์.

ทางเลือกที่ดีกว่าในการเริ่มต้นใหม่ของบอร์ดคือการตั้งค่าใหม่อ่อนนุ่ม นี่คือเมื่อพลังงานยังคงมีอยู่ในบอร์ดและใช้ในการกําจัดความผิดพลาดวิธีหนึ่งในการทําการรีเซ็ตคือการกดปุ่มรีเซ็ตบนบอร์ดเพียงคนที่มีคุณสมบัติเท่านั้นที่ควรทําเช่นนี้ เพราะพลังงานมีอยู่ในการขับเคลื่อนและมีความเสี่ยงของการช็อคไฟฟ้าหรือเผาไหม้มันต้องการให้ผู้บริการไปยังตู้กระดาษและกดปุ่มรีเซ็ตกดปุ่มประมาณ 5 วินาที แล้วปล่อยปุ่ม

DS200LDCCH1ANA เป็นแผ่นวงจรสื่อสาร LAN ที่พัฒนาโดย General Electricมันถูกใช้ในสายสินค้า GE EX2000 Excitation และ DC2000 และเป็นแผ่นวงจรระดับ 7 ชั้นที่มีความก้าวหน้า ซึ่งเป็นสมองของ EX2000 และ DC2000ฟังก์ชันหลักที่ให้บริการโดยบอร์ดประกอบด้วย อินเตอร์เฟซผู้ประกอบการ การสื่อสาร LAN การประมวลผลไดรฟ์และมอเตอร์ และการรีเซ็ตไดรฟ์มันรวมถึงหลายส่วนประกอบการในเครื่องรวมถึงการสื่อสาร LAN (เครือข่ายพื้นที่ท้องถิ่น) ที่ควบคุมโดยไมโครโพเซเซอร์, การควบคุมการขับเคลื่อนและการประมวลผลของมอเตอร์, อินเตอร์เฟซผู้ประกอบการและการรีเซ็ตการขับเคลื่อนอย่างสมบูรณ์แบบ มีไมโครโปรเซสเซอร์สี่ตัวบนบอร์ด, ให้มันกับการครอบคลุม I / O และการควบคุมการขับเคลื่อนอย่างครบถ้วน

โปรเซสเซอร์ควบคุมการขับเคลื่อนตั้งอยู่บนบอร์ดเป็นตําแหน่ง U1 และมันให้บริการ I / O ภายนอกที่บูรณาการ, ให้ความสามารถเช่นเวลาและ decoders.อันที่สองคือโปรเซสเซอร์ควบคุมมอเตอร์ ที่ได้รับการยอมรับบนบอร์ดเป็น U21วงจรควบคุมมอเตอร์และการสื่อสาร I / O (แบบแอนาล็อกและดิจิตอล) สามารถใช้ได้กับโปรเซสเซอร์นี้ U35 คือตําแหน่งของโปรเซสเซอร์ร่วมมอเตอร์ใช้เฉพาะเมื่อต้องการการแปรรูปเพิ่มเติม, ส่วนนี้ทํางานในการดําเนินการคณิตศาสตร์ที่ระดับสูง MCP ไม่สามารถคํานวณ.

โปรเซสเซอร์สุดท้ายที่พบในบอร์ดคือโปรเซสเซอร์ควบคุม LAN ในตําแหน่ง U18. ระบบบัส 5 ระบบ (DLAN+, DLAN, Genius, CPL และ C-bus) ได้รับการยอมรับโดยโปรเซสเซอร์นี้ระบบอินเตอร์เฟซผู้ใช้บริการมีพร้อมกับคีย์พาดะอัลฟานูเมอริกที่แนบไว้ที่ทําให้ผู้ใช้สามารถดูและปรับการตั้งค่าระบบและการวินิจฉัย.
