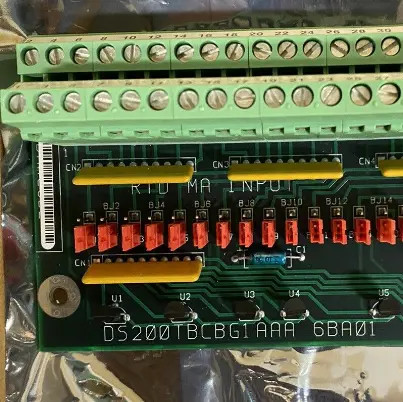

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsมี 4 ส่วนของบอร์ดเหล่านี้ภายในตู้ด้วย 9 สล็อตทั้งหมดภายในส่วนควบคุม I / O

บอร์ด TBCB โดยปกติจะใช้สล็อตขนาดใหญ่ใต้ตารางของ 5 บอร์ดขนาดเล็กบอร์ดนี้ยังเรียกว่า Termination Module RTD และ 4-20 mA Input (TBCB) และทํางานภายในแกน R5หน้าที่หลักของมันคือการใช้สัญญาณเข้าที่มันได้รับเพื่อส่งมันไปยังบอร์ด TCCB ที่มันถูกเขียนลงบนบอร์ดมันมีการปรับแต่งฮาร์ดแวร์เฉพาะที่จําเป็นต้องตั้งค่าในกระบวนการติดตั้ง.

สัญญาณเข้า BJ1 ถึง BJ22 ต้องเชื่อมต่อกับ DCOM สัญญาณเข้า BJ23 ถึง BJ30 คือการแปลงสัญญาณ 15-22 เป็นช่วงกระแสไฟฟ้า 0-1mAรวมทั้งสิ้นแปดสัญญาณเข้าปกติมีความสามารถในการแปลงเป็นสัญญาณเข้า 0-1 mA.

DS200TBCBG1A เป็นการ์ดแอนาล็อก Termination ใน GE Speedtronic Mark V LM ซีรีย์ของระบบควบคุมทูบีนบอร์ดนี้ไม่ได้รับการสนับสนุนโดยผู้ผลิตเดิมของมันอีกต่อไปและได้กลายเป็นยากที่จะหาในบางครั้ง.

DS200TBCBG1A สามารถติดตั้งได้ภายในตู้ควบคุมทัวร์บีน Mark V กับบอร์ดควบคุม I/O อื่นๆ มี 4 ส่วนของบอร์ดเหล่านี้ภายในตู้มีสล็อตทั้งหมด 9 ช่องภายในส่วนควบคุม I / O และบอร์ด TBCB โดยปกติจะใช้สล็อตที่ใหญ่กว่าหนึ่งภายใต้ชุดของ 5 บอร์ดขนาดเล็ก.

DS200TBCBG1A ยังเรียกว่า Termination Module RTD และ 4-20 mA Input (TBCB) บอร์ดนี้ทํางานภายในหน่วยนี้ใช้สัญญาณการเข้าที่มันได้รับเพื่อส่งมันไปยังบอร์ด TCCB ที่พวกเขาถูกเขียนบนบอร์ด.หลักทั้งหมดแปดสัญญาณเข้าปกติมีความสามารถในการแปลงเป็นสัญญาณเข้า 0-1 mA

DS200TBCBG1A ไม่มีโปรแกรมที่จําเป็นต้องตั้งค่า แต่มันมีการตั้งค่าฮาร์ดแวร์ สัญญาณเข้า BJ1 ถึง BJ22 ต้องเชื่อมต่อกับ DCOMสัญญาณเข้า BJ23 ถึง BJ30 คือเมื่อสัญญาณ 15-22 เปลี่ยนแปลงเป็นช่วงกระแสปัจจุบัน 0-1mA.

โปรดดูคู่มือการใช้งาน GEH-6353B สําหรับข้อมูลเพิ่มเติมเกี่ยวกับการติดตั้งเฉพาะของสัญญาณเข้าสําหรับ DS200TBCBG1A
