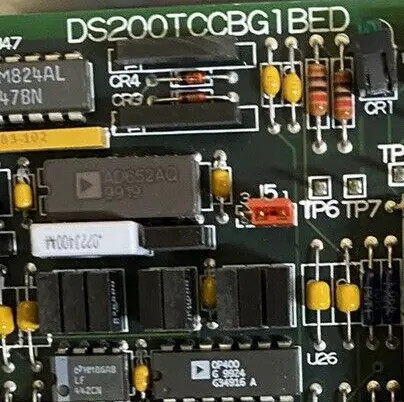

GE I/O TC2000 Analog Board DS200TCCBG1BED มีไมโครโปรเซสเซอร์ 80196 และโมดูล PROM มากมาย นอกจากนี้ยังมี LED และเครื่องเชื่อม 50 ปิน 2 เครื่องLED สามารถมองเห็นจากด้านข้างของบอร์ดไอดีสําหรับตัวเชื่อม 50 ปินคือ JCC และ JDD ไมโครโปรเซสเซอร์ใช้คําสั่งการประมวลผลและฟอร์มแวร์บนโมดูล PROMโปรแกรมเพิ่มเติมหรือการอัพเดทฟอร์มแวร์ไม่จําเป็นเมื่อคุณติดตั้งบอร์ดสํารอง. สิ่งที่จําเป็นคือการย้าย Prom โมดูลจากบอร์ดเก่าไปยังซ็อคเกตบนบอร์ดสํารองในวิธีการที่ คุณสามารถดําเนินการขับขี่และรู้ว่าการประมวลผลจะเหมือนกัน

คุณยังต้องเชื่อมต่อสายรุ่นใหม่ในสายเชื่อมเดียวกันบนบอร์ดสํารองนี้ใช้ได้ทั้งสายรุ่น 50 ปินและสายรุ่น 34 ปินเพราะมี 5 สายต่อ 34 ปิน, มีโอกาสที่คุณอาจเชื่อมสายเทียมในสายเชื่อมที่ผิด. ยังมีโอกาสของการเชื่อมสายเชื่อม 50 ปินในสายเชื่อมที่ผิด.เครื่องเชื่อมทั้งหมดมีตัวประกอบและแม้ว่าบอร์ดสํารองเป็นเวอร์ชั่นใหม่, ไอดีของตัวเชื่อม จะเหมือนกัน

คุณอาจพบว่าส่วนประกอบบนบอร์ดสํารองอยู่ในสถานที่ที่แตกต่างกัน และส่วนประกอบดูแตกต่างกันความสอดคล้องระหว่างเวอร์ชั่นถูกรักษา และบอร์ดสํารองจะให้ผลการประมวลผลแบบเดียวกันกับบอร์ดที่บกพร่อง. ติดสายริบบนสายเชื่อมเดียวกันบนบอร์ดใหม่และใช้ ID เครื่องเชื่อมเพื่อแผนที่บอร์ดเก่ากับบอร์ดใหม่

General Electric I/O TC2000 Analog Board DS200TCCBG1B มีไมโครโปรเซสเซอร์ 80196 และโมดูล PROM หลายอัน นอกจากนี้ยังมี LED และเครื่องเชื่อม 50 ปิน 2 เครื่องLED สามารถมองเห็นจากด้านข้างของบอร์ด. ไอดีสําหรับเครื่องเชื่อม 50 ปินคือ JCC และ JDD. บอร์ดยังมี 3 เครื่องกระโดด. เครื่องกระโดดมีไอดีที่พิมพ์บนผิวของบอร์ด. ไอดีคือ JP1, JP2 และ JP3.

เมื่อบอร์ดเดิมถูกติดตั้งใน drive คนติดตั้งตั้งบอร์ดเพื่อตอบสนองความต้องการของ drive อย่างดีที่สุดกระโดดสามารถติดตั้งการตั้งค่าการตั้งค่าโดยการเปลี่ยนแปลงตําแหน่งของกระโดดตําแหน่งโดยกําหนดของกระโดดใช้ในสภาพส่วนใหญ่และไม่จําเป็นต้องกระทําเพิ่มเติมโดยผู้ติดตั้งในบางกรณี ผู้ติดตั้งเปลี่ยนตําแหน่งของเครื่องกระโดดโดยใช้ข้อมูลที่มีอยู่ในข้อมูลพิมพ์ที่นํามาพร้อมกับแผ่น.

ในกระโดด 3 ปิน กระโดดจะครอบคลุม 2 ปินในเวลาเดียวกัน เช่น กระโดดอาจครอบคลุมปิน 1 และ 2 หรือปิน 2 และ 3 เพื่อขยับกระโดดจับกระโดดด้วยนิ้วใหญ่และนิ้วชี้ และดึงมันออกจากปิ้น. จากนั้น, สอดคล้อง jumper กับปินใหม่และเลื่อนมันไปในตําแหน่ง. jumpers บางไม่ใช้สําหรับการตั้งค่าบอร์ดและมีเพียงตําแหน่งสนับสนุนหนึ่งในกรณีนี้ตําแหน่งสํารองจะใช้สําหรับการทดสอบผลิตภัณฑ์โดยผู้ผลิตเพื่อทดสอบวงจรหรือฟังก์ชันเฉพาะ.
