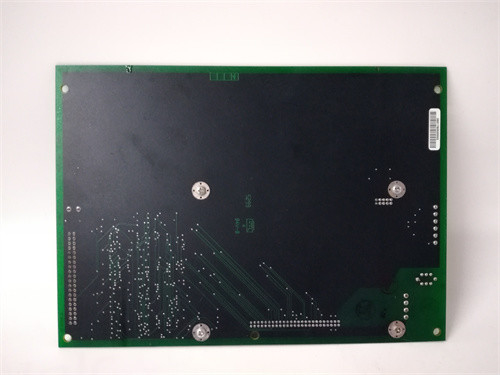

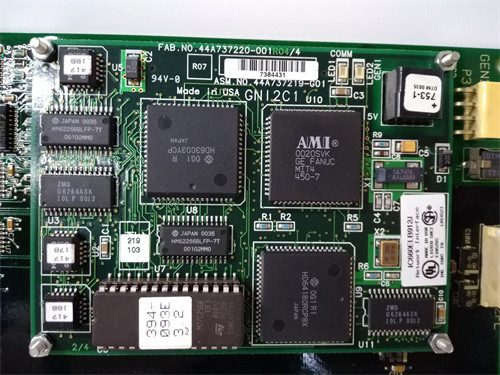

DS200DDTBG1A เป็นแผ่น LCI Auxiliary I/O Terminal Board ที่ผลิตและออกแบบโดย General Electric เป็นส่วนหนึ่งของ Mark V Series ที่ใช้ในระบบควบคุมความเร็วของ GEบอร์ด DS200DDTB (DDTB) เป็นบอร์ดปลายไฟแรงดันสูงสําหรับเชื่อมต่อระบบของสัญญาณ I/O ที่ช่วย. บอร์ดเชื่อมต่อกับ DS200ADMA (ADMA) บอร์ดลูกแบบแอนาล็อก-ดิจิตอลที่ติดตั้งบนบอร์ดควบคุมเครื่องประมวลสัญญาณดิจิตอล DS200DSPC (DSPC)เครื่องเชื่อมความหนาแน่นสูงและสายสายพานสายพานเชื่อมต่อ DDTB กับบอร์ด ADMA. พลังงานสําหรับ DDTB ได้รับการจัดให้โดยบอร์ด ADMA. DDTB ให้การปรับสัญลักษณ์สัญญาณ, การปรับขนาด, พัฟเฟอร์และการแยกแยกเพื่อให้สัญญาณระดับระบบในสภาพแวดล้อมที่รุนแรงเข้าถึงพอร์ต DSPC หน่วยประมวลผลสัญญาณดิจิตอล (DSP). การเชื่อมต่อสายไฟภายนอกจากสัญญาณความดันสูง, I / O ติดต่อ, การวัดกระแส (ผ่านอุปกรณ์ประสิทธิภาพฮอลล์ระดับต่ํา) หรือ CTs กระแสสูงสามารถเชื่อมต่อกับปลาย DDTB ได้มี G1 และ G2 เวอร์ชั่นของบอร์ด DDTB. G2 ไม่มีบางส่วนของความสามารถในการทํางานของ G1 และมีการระบุเมื่อใช้ได้

ลักษณะ:

ความแรงดันสูง AC Input:มี 2 ทางเข้าแยกสําหรับการเชื่อมต่อสัญญาณ AC ความดันสูงและพัฟเฟอร์เพื่อให้สัญญาณจากจุดสูงสุดถึงจุดสูงสุด ± 5 V ให้กับข้อมูลเข้า VCO ของบอร์ด ADMA (เมื่อใช้ 693 V rms)การเข้าเหล่านี้มีล็อคปลายสกรูแยกแยกที่ระบุและแยกสําหรับ 1000 วอลต์ยอดแปรปรวน

การเข้าสัญญาณกระแสไฟฟ้าสูง:มีการเข้า 6 ตัวที่มีตัวต่อต้านการตรวจจับกระแสที่เหมาะสําหรับสัญญาณกระแสต่อเนื่อง ± 5 แอมเปอร์ (ที่กําหนดไว้สําหรับการเข้า CT)เหล่านี้ buffered ระดับความแตกต่างและสามารถอดทน ± 12 วอลต์ของความกระหน่ําโหมดทั่วไป. แต่ละอินทุ้นถูกกรองและปรับขนาด. อินทุ้นเหล่านี้มีบล็อกปลายแบบสกรูและถูกคุ้มครองจากความกระชับกําลังสูง

การเข้าสัญญาณกระแสไฟฟ้าต่ํา:มีการเข้า 3 อย่างที่มีตัวต่อต้านการตรวจจับกระแสที่เหมาะสําหรับสัญญาณกระแสต่อเนื่อง ± 0.224 แอมเปอร์ (ที่ตั้งใจสําหรับสัญญาณแอนดัสเซอร์กระแส LEM)เหล่านี้ buffered ระดับความแตกต่างและสามารถอดทน ± 12 วอลต์ของความกระหน่ําโหมดทั่วไป. แต่ละอินทุ้นถูกกรองและปรับขนาด. อินทุ้นเหล่านี้มีบล็อกปลายแบบสกรูและถูกคุ้มครองจากความกระชับกําลังสูง

4-20 mA การเข้าวงจรปัจจุบัน:มีข้อกําหนดในการจัดตั้งใหม่ช่องทางเข้า CT หรือ LEM สองช่องทางเป็นตัวรับสัญญาณเข้าวงจรปัจจุบัน 4-20 mA การจัดตั้งใหม่นี้ถูกทําโดยการตั้งค่าใหม่กระโดดบางตัวความต้านทานในการเข้าคือ 192 โอม และการเข้าแบบแอนาล็อกถูกสับสนเพื่อให้ 0 mA ส่งผลให้มีขนาดเต็มลบและ 20 mA ส่งผลให้มีขนาดเต็มบวกการตรวจพบวงจรเปิดและการปกติการเข้าถูกจัดการโดยโปรแกรม

การเข้าไฟฟ้าแบบไม่จํากัด: เครื่องขยายความแรงไฟเข้าแบบต่างสําหรับการให้อาหารกับเครื่องเข้า VCO อานาลอกบนบอร์ด ADMA. การเพิ่มของเครื่องขยายเสียงนี้คือ 1/2 ทําให้ช่วงสัญญาณเข้า ± 10 V.การเข้าเหล่านี้มีล็อคปลายแบบสกรูและถูกคุ้มกันจากความแรงกดดัน.

4-20 mA ปัจจุบันออก:การออกแบบแบบแอนาล็อกสองตัวยังขับเคลื่อนปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันปัจจุบันทั้งแรงดันและปัจจุบันการออกกําลังทํางานตลอดเวลาและสามารถใช้งานเป็นตัวต่อตัวหรือร่วมกันโดยการเชื่อมต่อสายไฟฟ้ากับปลายทางการออกที่เกี่ยวข้องของพวกเขา. มีระยะการหมุนกลับและการเพิ่มในตัวขับ 4-20 mA เช่นการเข้า +5 V จากบอร์ด ADMA ทําให้ผลิตผลิต 4 mA และการเข้า -5 V ทําให้ผลิตผลิต 20 mAการออกไม่ได้ถูกอนุญาตให้ผลิต 0 mA เพื่อหลีกเลี่ยงความสับสนกับการตรวจพบวงจรเปิด.
