ผลิตภัณฑ์:DS200NATOG3ACB แผงวงจรไฟฟ้า GENERAL ELECTRIC

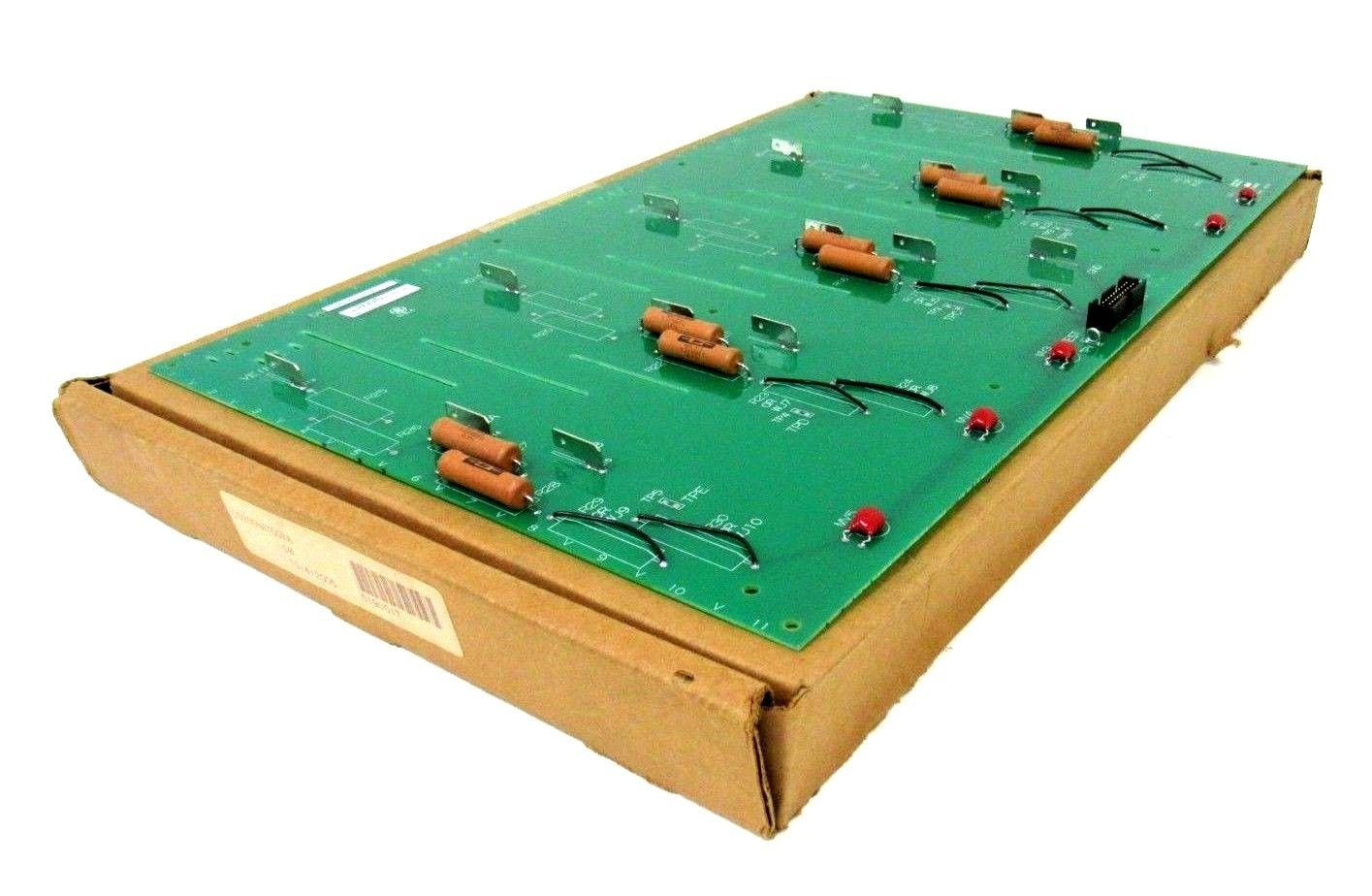

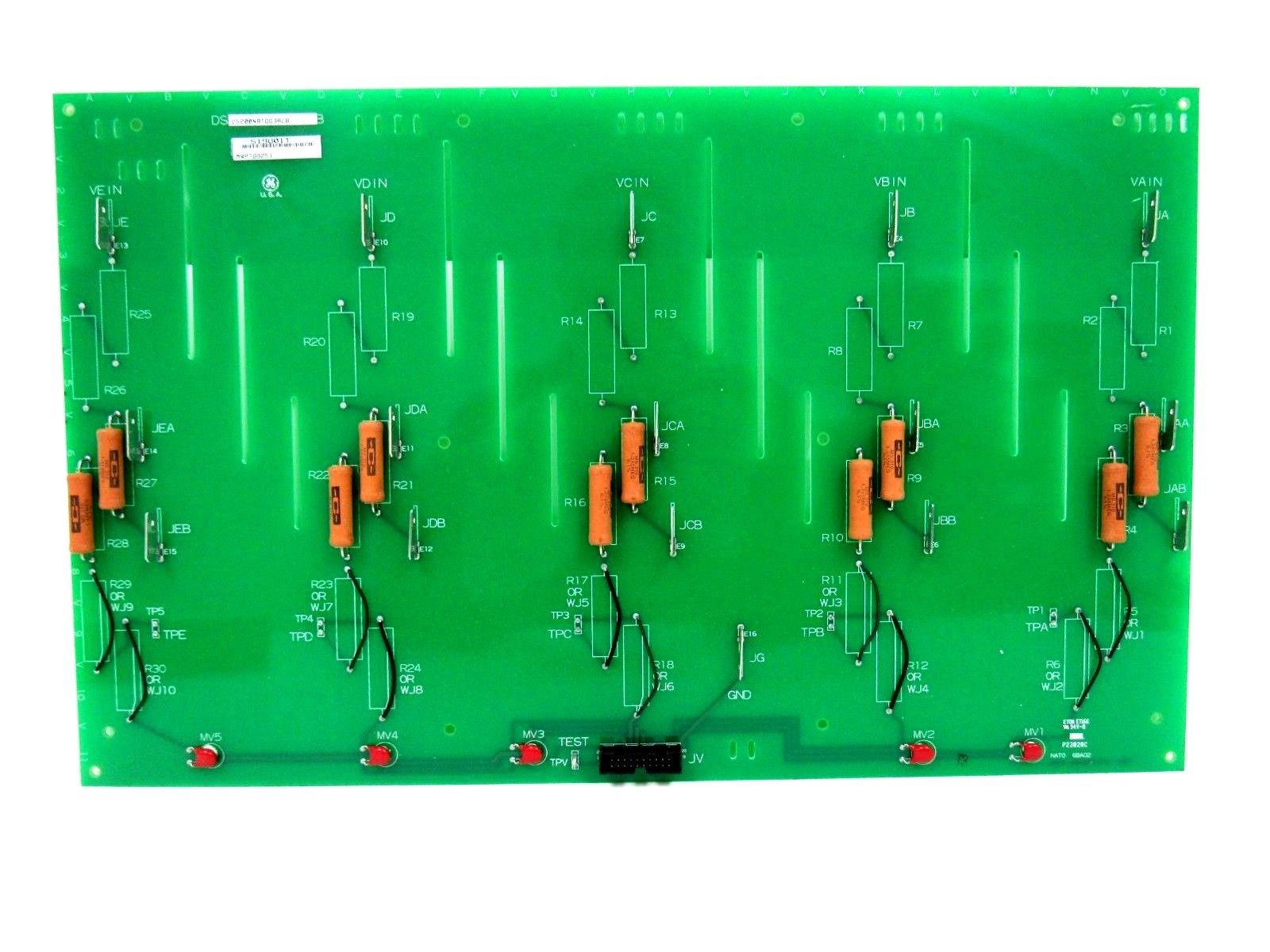

DS200NATOG3ACB เป็นบอร์ด Voltage Feedback Scaling ที่พัฒนาโดย GEเป็นส่วนหนึ่งของระบบควบคุม GE Speedtronic Mark V มันจัดการและปรับขนาดแรงดันไฟฟ้าจากบอร์ด SCR (Silicon Controlled Rectifier) หน้าที่หลักคือลดทอนแรงดันไฟฟ้า AC และ DC ที่ผลิตโดยบอร์ด SCR ซึ่งจำเป็นสำหรับการวัดผลตอบรับที่แม่นยำ

คุณสมบัติ

• บอร์ดทำงานโดยการลดแอมพลิจูดของแรงดันไฟฟ้าสูงที่สร้างขึ้นโดยบอร์ด SCR ให้อยู่ในระดับที่สามารถประมวลผลได้อย่างปลอดภัยและแม่นยำโดยระบบควบคุม การลดทอนนี้ทำให้มั่นใจได้ว่าสัญญาณตอบกลับจากบอร์ด SCR นั้นแม่นยำและเชื่อถือได้
• นอกเหนือจากบทบาทในการลดทอนแล้ว บอร์ดยังผสานรวมกับส่วนประกอบสำคัญอื่นๆ ของระบบควบคุม มันทำงานร่วมกับบอร์ดกระจายเกตและสถานะ ซึ่งจัดการการกระจายพัลส์เกตและสัญญาณสถานะที่จำเป็นสำหรับการทำงานของบอร์ด SCR บอร์ดยังเชื่อมต่อกับ VME backplane ซึ่งให้การเชื่อมต่อและเส้นทางการสื่อสารที่จำเป็นสำหรับการรวมระบบ
• ด้วยการลดทอนแรงดันไฟฟ้าของบอร์ด SCR และทำงานร่วมกับบอร์ดกระจายเกตและ VME backplane บอร์ดช่วยให้มั่นใจได้ว่าแรงดันไฟฟ้าป้อนกลับถูกปรับขนาดอย่างแม่นยำและรวมเข้ากับระบบควบคุมได้อย่างมีประสิทธิภาพ ซึ่งมีส่วนช่วยให้ระบบไฟฟ้ามีความเสถียรและมีประสิทธิภาพโดยรวม

อินพุต

• บอร์ดได้รับการออกแบบด้วยสตริงตัวต้านทานความแม่นยำที่เชื่อมต่อแบบอนุกรมห้าชุด สตริงเหล่านี้ถูกจัดเรียงโดยเฉพาะเพื่อจัดการอินพุตแรงดันไฟฟ้าประเภทต่างๆ
• มีสตริงหนึ่งชุดสำหรับแต่ละเฟส AC สามเฟสของบอร์ด SCR รวมถึงสตริงหนึ่งชุดสำหรับแรงดันไฟฟ้าบัส DC บวกและลบ
• สตริงตัวต้านทานแต่ละตัวสามารถกำหนดค่าให้จัดการแรงดันไฟฟ้าอินพุตต่างๆ ได้ผ่านการรวมกันของขั้วต่ออินพุตและจัมเปอร์สายไฟ
• บอร์ดมีตัวเลือกขั้วต่ออินพุตสามแบบและจัมเปอร์สายไฟสองแบบ ทำให้สามารถลดทอนแรงดันไฟฟ้าอินพุตได้ถึงห้าระดับ: 6900 โวลต์, 4200 โวลต์, 3300 โวลต์, 2200 โวลต์ หรือ 1200 โวลต์ การกำหนดค่านี้ทำให้มั่นใจได้ว่าบอร์ดสามารถปรับแต่งให้เหมาะกับข้อกำหนดด้านแรงดันไฟฟ้าและสภาวะการทำงานที่แตกต่างกันได้

เอาต์พุต

• เอาต์พุตจากสตริงตัวต้านทานทั้งห้าถูกรวมเข้าด้วยกันในส่วนหัวริบบิ้น 20 พิน ส่วนหัวริบบิ้นนี้ทำหน้าที่เป็นจุดเชื่อมต่อหลักสำหรับการเชื่อมต่อกับส่วนประกอบอื่นๆ ภายในระบบควบคุม ด้วยการใช้ส่วนหัวริบบิ้น 20 พิน บอร์ด NATO จะส่งสัญญาณแรงดันไฟฟ้าที่ปรับขนาดจากทั้งห้าสตริงไปยังอินเทอร์เฟซเอาต์พุตที่สอดคล้องกันหนึ่งชุดได้อย่างมีประสิทธิภาพ ทำให้ง่ายต่อการรวมเข้ากับองค์ประกอบระบบอื่นๆ
• เพื่อให้มั่นใจในความปลอดภัยและความน่าเชื่อถือของสัญญาณเอาต์พุต เอาต์พุตแต่ละตัวจึงติดตั้ง metal oxide varistor (MOV) MOV มีบทบาทสำคัญในการปกป้องระบบจากสภาวะแรงดันไฟฟ้าที่มากเกินไป หากวงจรริบบิ้นเอาต์พุตถูกขัดจังหวะในขณะที่ยังมีแรงดันไฟฟ้าอินพุตอยู่ MOV จะทำหน้าที่หนีบและจำกัดแรงดันไฟฟ้า ป้องกันไม่ให้สูงขึ้นในระดับที่อาจเป็นอันตรายต่อระบบหรือส่วนประกอบอื่นๆ ที่เชื่อมต่อ มาตรการป้องกันนี้ช่วยรักษาความสมบูรณ์ของสัญญาณเอาต์พุตและทำให้มั่นใจได้ว่าระบบทำงานภายในพารามิเตอร์แรงดันไฟฟ้าที่ปลอดภัย
• ตัวต้านทานภาระ ซึ่งจำเป็นสำหรับการวัดแรงดันไฟฟ้าและการปรับขนาดสัญญาณที่แม่นยำ จะไม่ได้อยู่ในบอร์ดเอง แต่จะอยู่ในบอร์ดกระจายเกตและสถานะ การออกแบบนี้ช่วยให้บอร์ดมุ่งเน้นไปที่หน้าที่หลักในการลดทอนและปรับขนาดแรงดันไฟฟ้า ในขณะที่ตัวต้านทานภาระที่อยู่ในบอร์ดกระจายเกตและสถานะจะจัดการการแปลงสัญญาณที่ลดทอนเป็นค่าแรงดันไฟฟ้าที่วัดได้ การจัดเรียงนี้ช่วยปรับปรุงฟังก์ชันการทำงานของบอร์ด NATO และช่วยให้มั่นใจได้ถึงการรวมเข้ากับระบบควบคุมที่กว้างขึ้นอย่างมีประสิทธิภาพ
