IS200EPCTG1AAA เครื่องกระตุ้น PT/CT บอร์ดปลายทาง

คําอธิบาย

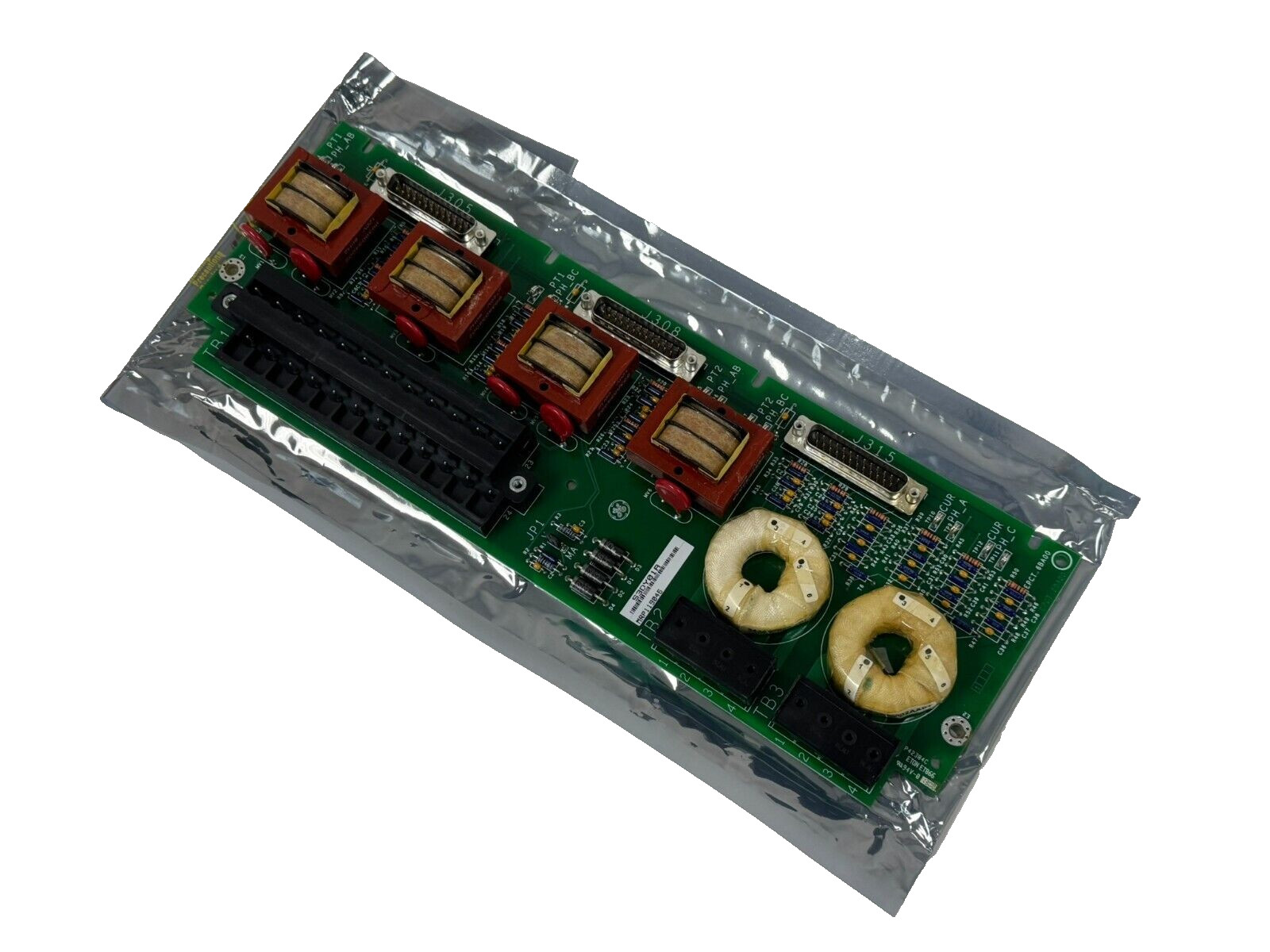

IS200EPCTG1AAA เป็นแผ่นปลาย Exciter PT/CT (EPCT) ที่พัฒนาโดย GEมันเป็นส่วนหนึ่งของระบบตื่นเต้น EX2100บอร์ดปลายตัว Exciter PT/CT (EPCT) เป็นส่วนประกอบที่จําเป็น โดยเฉพาะเจาะจงเพื่อจัดการกับการวัดความเข้มงวดของเครื่องกําเนิดและกระแสผ่านเครื่องแปลงแยกบอร์ดนี้รวมวอลเตจอินทุปของทรานฟอร์เมอร์ความสามารถของเจนเนอเตอร์ 3 ขั้นตอน (PT) และวอลเตจอินทุปของทรานฟอร์เมอร์กระแสของเจนเนอเตอร์ (CT) สองตัว ให้ตัวเลือกกระแส 1 A หรือ 5 Aสัญญาณการออกทั้งหมดจากแปลงแยกถูกเชื่อมต่ออย่างมีประสิทธิภาพกับบอร์ด EMIO, ที่ตั้งอยู่ในสถานที่ที่ยุทธศาสตร์ภายในราคการควบคุม นอกจากนี้, EPCT สามารถรองรับการเข้าแบบแอนาล็อกเดียว, สามารถรับทั้งแรงดันหรือปัจจุบันการเข้า.สําหรับการใช้งานที่ต้องการความน่าเชื่อถือสูงสุด, ระบบสามารถรวมถึงสามบอร์ด EPCT, รับประกันความหลากหลายและความแข็งแรงของระบบ.

• การทํางานของบอร์ดประกอบด้วยการรับแรงกระหน่ําของเครื่องกําเนิดจากทรานฟอร์เมอร์ที่เป็นไปได้ของลูกค้า, การกํากับอินทุ้นเหล่านี้ผ่านสวิทช์ไปยัง TB1การจัดตั้งนี้ทําให้ความยาวของสายไฟฟ้าสูงถึง 1000 ฟุต โดยใช้สาย AWG 12การเข้า PT โดยทั่วไปทํางานที่ 115 V rms และความถี่ 50/60 Hz เป็นการหลอมกันเพื่อให้คุ้มกันต่อความผิดปกติทางไฟฟ้าที่เป็นไปได้
• ภายในบอร์ด, เครื่องแปลงแยกสองประการดําเนินการอย่างมีประสิทธิภาพการวัดความแรงดัน delta เปิดสามสาย, ผลิตผลิตของ 1.533 V rms จาก 115 V rms ทางเข้า.การเข้ากระแสกระแสไฟฟ้าของเครื่องกําเนิดไฟฟ้าสองตัวจาก CTs เชื่อมต่อกับบล็อกปลายที่ไม่ติดต่อ, TB2 และ TB3 เครื่องแปลงกระแสแต่ละตัวประกอบด้วย 0-1 A rms วงกลมและ 0-5 A rms วงกลม โดยมีสายเดียวเชื่อมต่อกับ EPCT ความยาวสายจากเครื่องแปลงไปยังบอร์ดสามารถขยายได้ถึง 1000 ฟุตที่รองรับสายไฟขนาดสูงสุดถึง # 10 AWG สําหรับการส่งสัญญาณที่น่าเชื่อถือ.
• รวมจุดทดสอบความดันสี่จุด (TP9-12) ที่ตั้งอยู่ในตําแหน่งที่ยุทธศาสตร์บนแต่ละขาของด้านรองของเครื่องแปลงแยกกระแสไฟฟ้าผู้ผลิตมันเป็นสิ่งสําคัญที่จะสังเกตว่าจุดทดสอบเหล่านี้ไม่ควรถูกก่อตั้งผ่านอุปกรณ์การวัด.
• การตัดสินใจด้านการออกแบบนี้เป็นสิ่งสําคัญในการรับประกันการวัดที่แม่นยํา และป้องกันความขัดแย้งที่อาจทําให้ความแม่นยําของการวัดเสี่ยง
• การวางแผนของบอร์ด, ดังที่แสดงในการวางแผนของบอร์ดแสดงการจัดวางส่วนประกอบ. T1 ถึง T6 แสดงให้เห็นความแรงกดและปัจจุบันการแยกแปลง,ที่จําเป็นสําหรับการวัดของแต่ละตัว. บล็อกปลายทาง TB1 ที่ถูกจับไว้ด้วยสกรูสองชิ้น ถูกออกแบบให้ถอดออก หากจําเป็น แต่บล็อกปลายทาง TB2 และ TB3 ถูกติดตั้งโดยเจตนาใช้เป็นมาตรการป้องกันจากสถานการณ์คลื่นคลื่น CT ที่เปิด.
• ในการตั้งค่าการควบคุมที่เรียบง่าย สัญญาณความดันถูกนําไปผ่านตัวเชื่อม J305 ไปยังบอร์ด EMIO ที่ตั้งอยู่ในตัวควบคุม M1สัญญาณเหล่านี้ถูกกระจาย, ยอมให้เชื่อมต่อกับเครื่องเชื่อม J305, J308, และ J315. ต่อมา, พวกเขาถูกส่งไปยังเครื่องควบคุม M1, M2, และ C, รับประกันความ redundancy และความแข็งแรงของระบบ.
• อํานวยความสะดวกในการวัดผ่านแปดจุดทดสอบความดัน (TP1-8) ที่ตั้งอยู่ในทางยุทธศาสตร์บนแต่ละขาของด้านรองของแปลงแยกจุดทดสอบเหล่านี้ให้การเข้าถึงที่สะดวกสบายสําหรับการวินิจฉัยและการทดสอบ.
• ระบบนี้มีตัวเชื่อม 25 ปิน 3 ตัว คือ J305, J308 และ J315 ตัวเชื่อมเหล่านี้ถูกกําหนดให้เชื่อมสายเคเบิลกับ EBKP backplaneทําให้สามารถเชื่อมต่อได้อย่างต่อเนื่องกับบอร์ด EMIOสะดวกต่อการสื่อสารและการถ่ายทอดข้อมูล ภายในระบบ
