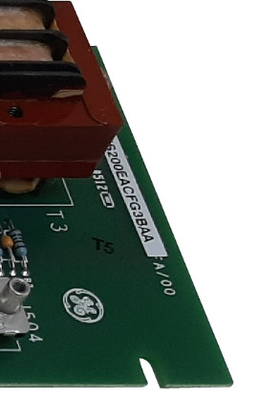

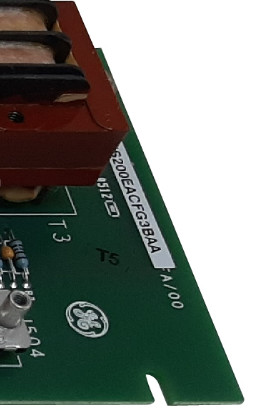

สินค้า:IS200EACFG3BAA การ์ดการตอบสนอง AC Exciter

คําอธิบาย

IS200EACFG3BAA เป็นการ์ด Feedback AC Exciter ที่พัฒนาโดย GE. เป็นส่วนหนึ่งของระบบควบคุม EX2100. บอร์ด Feedback AC Exciter มีหน้าที่วัดความแรงดันและกระแสไฟฟ้าน้ํา AC ของ exciter Permanent Magnet Generator (PMG)บอร์ด EACF (Exciter AC Feedback) ตั้งอยู่ในตู้ช่วย exciter.

การวัดแรงดัน exciter

• รุ่น G1: รุ่นนี้รองรับความแรงดันเข้าสามเฟสเดียวในช่วงนามinalities ถึง 480 V rms ด้วยความอนุญาต + 20% ใน 50 หรือ 60 Hz
• เวอร์ชั่น G2: เวอร์ชั่น G2 ได้ถูกออกแบบมาเพื่อจัดการกับความแรงดันการเข้าสามเฟสเดียวภายในช่วงนามิติสูงสุด 1000 V rms ด้วยความยอมรับ + 20% ใน 50 หรือ 60 Hz
• ทั้งสองรุ่นของบอร์ดมีเครื่องแปลงความสามารถที่ให้บริการความแรงดันการออกนามinali 1.6 V rms จากการออกรองของพวกเขาเครื่องแปลงกระแสกระแสระอากาศ, ที่ให้ความกระชับกําลังออกระดับรองชื่อตั้งแต่ 0 ถึง 0.8 V rms ที่ 50 หรือ 60 Hz

การติดตั้ง

• การเตรียมการ: เปิดประตูตู้เสริมและให้แน่ใจว่าวงจรไฟฟ้าทั้งหมดถูกทดสอบเพื่อยืนยันว่าพลังงานถูกปิดก่อนที่จะดําเนินการ
• การตัดสายเคเบิล: การตัดสายเคเบิลทั้งหมดจากบอร์ดอย่างระมัดระวัง
  • ตรวจสอบว่าสายไฟทั้งหมดถูกติดป้ายด้วยชื่อตัวเชื่อมที่ถูกต้อง ตามที่ระบุบนแผ่น เพื่อทําให้การเชื่อมต่อใหม่ง่ายขึ้นในภายหลัง
  • สําหรับการเข้าแรงดัน ตัดสายไฟจากเครื่องเชื่อมสกรู TB1, TB2 และ TB3
  • สําหรับการเข้าของโค้ล ตัดสายไฟที่ TB4
• การจัดการกับอุปกรณ์ติดตั้ง: ระวังไม่ให้ตกอุปกรณ์ติดตั้งใด ๆ ลงในอุปกรณ์ เพราะสิ่งนี้อาจทําให้อุปกรณ์เสียหายหรือบาดเจ็บเมื่อใช้พลังงานอีกครั้ง
• การถอดแผ่น: ถอดสกรูสามชิ้นที่จับแผ่นไว้กับเครื่องติดตั้ง และถอดแผ่นออกจากตําแหน่งอย่างระมัดระวัง
• การติดตั้งบอร์ดใหม่: จัดบอร์ดใหม่ไว้ในตําแหน่งเดียวกันกับที่ถอดออก และติดตั้งมันไว้อย่างมั่นคงบนสแตนโฟฟ โดยใช้สกรูสามชิ้นที่ถอดออกในขั้นตอนก่อนหน้านี้
• การเชื่อมต่อสายไฟและสายไฟใหม่: เชื่อมต่อสายไฟและสายไฟทั้งหมดกับบอร์ดใหม่อีกครั้ง โดยให้แน่ใจว่ามันถูกต้องและเชื่อมต่อตามที่ระบุไว้ขั้นตอนนี้ช่วยในการรักษาฟังก์ชันและการเชื่อมต่อที่เหมาะสม.
• การเสร็จสิ้น: เมื่อการเชื่อมต่อทั้งหมดได้รับการตรวจสอบและได้รับความมั่นคง ปิดประตูตู้ช่วยเพื่อให้ดําเนินการเปลี่ยนเสร็จสิ้น.
