สินค้า:IS200EGDMH1AFG โมดูลตรวจจับพื้นที่กระตุ้น

คําอธิบาย

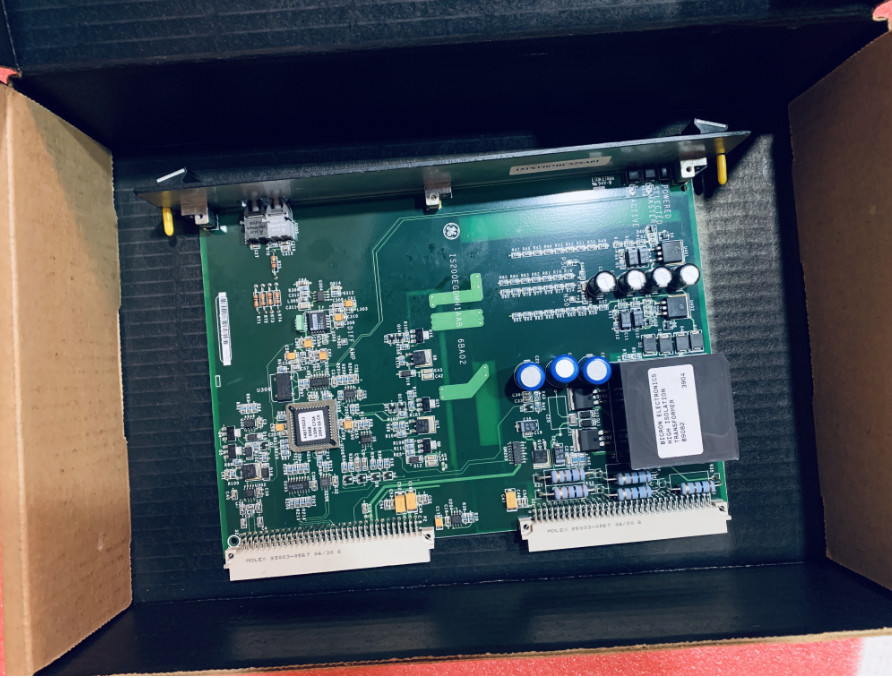

IS200EGDMH1AFG เป็นโมดูลตรวจจับพื้นที่กระตุ้นที่ผลิตและออกแบบโดย General Electric เป็นส่วนหนึ่งของซีรีส์ EX2100 ที่ใช้ในระบบควบคุมกระตุ้นของ GEโมดูลตรวจจับพื้นดิน IS200EGDMH1 ใช้ใน EX2100 Excitation Control. เป็นบอร์ดปัจจัยรูปร่างสล็อตคู่, ความสูงสองเท่า (6U) ที่ติดตั้งในราค Exciter Power Backplane (EPBP).เครื่องตรวจจับพื้นที่สนามตรวจจับสนามความต้านทานความรั่ว-อายุระหว่างจุดใด ๆ ในวงจรสนามเครื่องกําเนิดกับพื้นดินระบบที่เรียบง่ายจะมี EGDM หนึ่งและระบบที่เหลือจะมีสามที่ตั้งของ EGDMs แสดงในรูป 1.สัมผัสความตึงเครียดผ่านตัวต้านทานสัมผัสพื้นดิน และส่งสัญญาณไปยัง EGDMs ผ่านสายสาย 9 ตัวหน่วย EXAM ถูกติดตั้งในหน่วยความดันสูง ตั้งอยู่ในแผ่นช่วย

ในเครื่องควบคุมที่เหลือใช้ชุดของแผ่น EGDM สามแผ่นถูกตั้งค่าเป็น Controller (C), Master 1 (M1), และ Master 2 (M2).การตั้งค่าสําหรับแต่ละ EGDM ถูกควบคุมโดยชุดของโปรแกรม pin บน P2 เครื่องเชื่อมข้อมูลเกี่ยวกับ master ที่ให้สัญญาณการขับเคลื่อนกับตัวต่อต้านสัมผัสใน Module Attenuator จะถูกส่งจาก DSPX ผ่าน EISB ใน rack การควบคุมไปยัง EGDM Cเมื่อได้รับข้อมูลนี้ผ่านสายไฟเบอร์ออปติก, C จะให้พลังงานต่อรองใน Module Attenuator หาก M2 เป็น Driver หรือปล่อยให้มันไม่มีพลังงานถ้า M1 เป็น Master ที่เลือกสัญญาณความแตกต่างถูกส่งไปยัง M1 และ M2 เพื่อแสดงตัวผู้จัดการที่เลือกสัญญาณนี้เปิดตัวเครื่องกําเนิดสัญญาณในตัวหลักที่ทํางานและเลือกแหล่งคําสั่งการทดสอบในแต่ละโมดูล (M1, M2 และ C)ตอนนี้เจ้าหน้าที่ที่ทํางานได้รับสัญญาณออสซิลเลาเตอร์ผ่านสายไฟเบอร์ออฟติก จาก DSPX ผ่าน EISB ที่มันแปลงเป็นสัญญาณบวกหรือลบ 50 โวลต์ความดันคลื่นสี่เหลี่ยมนี้ถูกส่งโดยสายไฟฟ้าไปยังโมดูล EXAM และนําไปใช้กับปลายหนึ่งของตัวต่อต้าน Sense

เครื่องปรับสัญญาณได้รับสัญญาณความแตกต่างที่อ่อนแอ (10: 1) จาก Sens Resistor ในโมดูล EXAMเครื่องปรับสัญญาณเป็นเครื่องปรับความแตกต่างการเพิ่มหน่วยที่เรียบง่ายที่มีอัตราการปฏิเสธแบบสามัญสูง ตามด้วยเครื่องแปลง A-to-D (Voltage Controlled Oscillator VCO)หน่วย VCO กําลังส่งสัญญาณไฟเบอร์ออปติกวงจรเครื่องปรับสัญญาณได้รับพลังงานจากปัจจุบันการจ่ายพลังงานแยกเพื่อรักษาความปลอดภัยของบุคลากรและอุปกรณ์เนื่องจากความแรงกดสูงสามัญ-โหมดที่ Sense Resistorเครื่องปรับสัญญาณสามารถวัดระดับการออกของเครื่องขยายกําลัง โดยการติดพื้นด้านสะพานของตัวต่อต้าน Sense ที่อ่อนแอ

ลักษณะ:

• ส่วน C ของตัวควบคุมรับสัญญาณการวางโปรแกรมและการควบคุมทั้งหมดจากแหล่งต่าง ๆ เพื่อกําหนดโมดูลใดจะเป็นตัวควบคุมมันยังได้รับสัญญาณออสซิลเลาเตอร์จาก DSPX ดังนั้นมันสามารถผลิตคําสั่งการทดสอบที่การสลับของสัญญาณออสซิลเลาเตอร์.

• คําสั่งการทดสอบคือสัญญาณความยาว 250 ms ที่สามารถถูกกระตุ้นใหม่ในทุกการเปลี่ยนแปลงของสัญญาณออสไซเลเตอร์ (แม้ว่าช่วงเวลาของสัญญาณจะต่ํากว่า 250 ms)

• คําสั่งการทดสอบนี้จะถูกส่งไปยังส่วนควบคุมของแต่ละโมดูล (M1, M2 และ C) เพื่อผลิตสัญญาณการทดสอบความยาว 250 ms ในแต่ละการเปลี่ยนบวกของคําสั่งการทดสอบสัญญาณนี้ไม่สามารถเปิดตัวใหม่ได้ ดังนั้นการเปลี่ยนแปลงจะต้องแยกกันมากกว่า 250 ms ก่อนที่จะสามารถสร้างสัญญาณทดสอบอื่นได้.

• ส่วนของไฟฟ้ารับ 24 V dc จาก EPSM ที่เหมาะสมผ่าน EPBP (backplane) โดยใช้เครื่องแปลง dc เป็น dcมันแปลงนี้เป็น ± 65 V dc (ไม่แยก) สําหรับเครื่องขยายกําลังในส่วนเครื่องกําเนิดสัญญาณและ +5 V dc (แยก) และ ±15 V dc (แยก) สําหรับการปรับสัญลักษณ์

• การออกของเครื่องเสริมพลังงานคือแหล่งความดันแรงกับความอัดอัดการออกที่น้อยกว่า 1.0 Ohm ความดันแรงออกคือ ± 50 วอลต์สแควร์เวฟที่มีกระแสที่จํากัดอยู่ที่ 80 mAและมีระยะการทํางานปกติ 5 วินาทีระหว่างการทํางานทดสอบ ระยะเวลาลดลงเป็น 400 ms
•
•
