ICS Triplex T8480C การออกแบบแบบแอนาล็อก

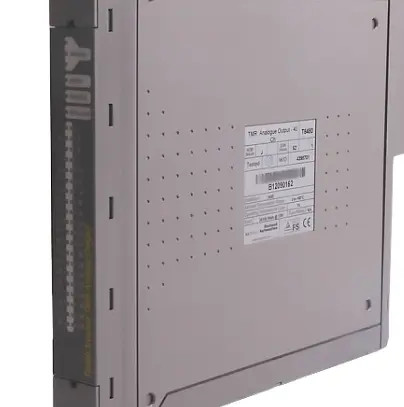

PRODUCT: ICS Triplex T8480C Analog Output with Paintcoat

ภาพรวมผลิตภัณฑ์

ภาพรวมผลิตภัณฑ์

Trusted® TMR 24 Vdc Digital Output Module เชื่อมต่อกับอุปกรณ์ภาคสนาม 40 เครื่อง มีการทดสอบการวินิจฉัยแบบสามเท่าตลอดทั้งโมดูล รวมถึงการวัดกระแสและแรงดันไฟฟ้าในแต่ละส่วนของช่องสัญญาณเอาต์พุตที่ลงคะแนน มีการทดสอบความล้มเหลวแบบติดค้างและติดค้าง ความทนทานต่อความผิดพลาดทำได้ผ่านสถาปัตยกรรม Triple Modular Redundant (TMR) ภายในโมดูลสำหรับแต่ละช่องสัญญาณเอาต์พุต 40 ช่อง มีการตรวจสอบสายอัตโนมัติของอุปกรณ์ภาคสนาม คุณสมบัตินี้ช่วยให้โมดูลตรวจจับความล้มเหลวของวงจรเปิดและวงจรลัดในสายไฟภาคสนามและอุปกรณ์โหลด โมดูลให้การรายงาน Sequence of Events (SOE) บนบอร์ดด้วยความละเอียด 1 ms การเปลี่ยนแปลงสถานะเอาต์พุตจะทริกเกอร์รายการ SOE สถานะเอาต์พุตถูกกำหนดโดยอัตโนมัติจากการวัดแรงดันไฟฟ้าและกระแสไฟฟ้าบนบอร์ดโมดูล โมดูลนี้ไม่ได้รับการอนุมัติให้เชื่อมต่อโดยตรงกับพื้นที่อันตราย และควรใช้ร่วมกับอุปกรณ์ Intrinsic Safety Barrier

คุณสมบัติ

• จุดเอาต์พุต Triple Modular Redundant (TMR) 40 จุดต่อโมดูล • การวินิจฉัยอัตโนมัติและการทดสอบตัวเองที่ครอบคลุม • การตรวจสอบสายอัตโนมัติต่อจุดเพื่อตรวจจับวงจรเปิดและวงจรลัดของสายไฟภาคสนามและความผิดพลาดของโหลด • อุปสรรคการแยกแสง/กัลวานิกทนต่อแรงกระตุ้น 2500 V • การป้องกันกระแสเกินอัตโนมัติ (ต่อช่องสัญญาณ) ไม่ต้องใช้ฟิวส์ภายนอก • การรายงาน Sequence of Events (SOE) บนบอร์ดด้วยความละเอียด 1 ms • โมดูลสามารถเปลี่ยนได้ทันทีเมื่อใช้งานโดยใช้การกำหนดค่า Companion (ที่อยู่ติดกัน) Slot หรือ SmartSlot (หนึ่งช่องสำรองสำหรับหลายโมดูล)

ไฟ LED (Light Emitting Diodes) แสดงสถานะเอาต์พุตบนแผงด้านหน้าสำหรับแต่ละจุดระบุสถานะเอาต์พุตและความผิดพลาดของสายไฟภาคสนาม • ไฟ LED แสดงสถานะโมดูลบนแผงด้านหน้าแสดงสถานะโมดูลและโหมดการทำงาน (Active, Standby, Educated) • ได้รับการรับรอง TϋV IEC 61508 SIL 3 • เอาต์พุตจ่ายไฟในกลุ่มที่แยกได้กลุ่มละแปดกลุ่ม แต่ละกลุ่มดังกล่าวคือ Power Group (PG)

TMR 24 Vdc Digital Output Module เป็นส่วนหนึ่งของกลุ่ม Trusted ของ Input/Output (I/O) Modules โมดูล I/O ที่เชื่อถือได้ทั้งหมดใช้ฟังก์ชันและรูปแบบทั่วไป ในระดับทั่วไปที่สุด โมดูล I/O ทั้งหมดเชื่อมต่อกับ Inter-Module Bus (IMB) ซึ่งให้พลังงานและอนุญาตให้สื่อสารกับ TMR Processor นอกจากนี้ โมดูลทั้งหมดมีอินเทอร์เฟซภาคสนามที่ใช้เชื่อมต่อกับสัญญาณเฉพาะโมดูลในภาคสนาม โมดูลทั้งหมดเป็น Triple Modular Redundant (TMR)

1.1.Field Termination Unit (FTU)

Field Termination Unit (FTU) คือส่วนของโมดูล I/O ที่เชื่อมต่อ FIU ทั้งสามกับอินเทอร์เฟซภาคสนามเดียว FTU ให้สวิตช์ Group Fail Safe และส่วนประกอบแบบพาสซีฟที่จำเป็นสำหรับการปรับสภาพสัญญาณ การป้องกันแรงดันไฟฟ้าเกิน และการกรอง EMI/RFI เมื่อติดตั้งใน Trusted Controller หรือ Expander Chassis ตัวเชื่อมต่อภาคสนาม FTU จะเชื่อมต่อกับ Field I/O Cable Assembly ที่ติดอยู่ด้านหลัง Chassis ลิงก์ SmartSlot ถูกส่งจาก HIU ไปยังการเชื่อมต่อภาคสนามผ่าน FTU สัญญาณเหล่านี้จะไปที่ตัวเชื่อมต่อภาคสนามโดยตรงและรักษาการแยกจากสัญญาณ I/O บน FTU ลิงก์ SmartSlot คือการเชื่อมต่ออัจฉริยะระหว่าง Active และ Standby Modules เพื่อการประสานงานระหว่างการเปลี่ยนโมดูล

1.2.Field Interface Unit (FIU)

Field Interface Unit (FIU) คือส่วนของโมดูลที่มีวงจรเฉพาะที่จำเป็นในการเชื่อมต่อกับสัญญาณ I/O ภาคสนามประเภทใดประเภทหนึ่ง โมดูลแต่ละโมดูลมี FIU สามตัว หนึ่งตัวต่อสไลซ์ สำหรับ TMR 24 Vdc Digital Output Module FIU มีโครงสร้างสวิตช์เอาต์พุตหนึ่งสเตจ และวงจรเอาต์พุต sigma-delta (ΣΔ) สำหรับแต่ละเอาต์พุตภาคสนาม 40 ตัว วงจร ΣΔ เพิ่มเติมสองวงจรให้การตรวจสอบแรงดันไฟฟ้าจ่ายไฟ I/O ภาคสนามภายนอก

FIU ได้รับพลังงานแยกจาก HIU สำหรับตรรกะ FIU ให้การปรับสภาพพลังงานเพิ่มเติมสำหรับแรงดันไฟฟ้าในการทำงานที่จำเป็นโดยวงจร FIU ลิงก์อนุกรม 6.25 Mbit/sec ที่แยกได้เชื่อมต่อ FIU แต่ละตัวกับหนึ่งในสไลซ์ HIU FIU ยังวัดสัญญาณ “housekeeping” บนบอร์ดจำนวนหนึ่งที่ช่วยในการตรวจสอบประสิทธิภาพและสภาพการทำงานของโมดูล สัญญาณเหล่านี้รวมถึงแรงดันไฟฟ้าของแหล่งจ่ายไฟ การใช้กระแสไฟฟ้า แรงดันอ้างอิงบนบอร์ด และอุณหภูมิของบอร์ด

1.3. Host Interface Unit (HIU)

HIU คือจุดเข้าถึง Inter-Module Bus (IMB) สำหรับโมดูล นอกจากนี้ยังให้การกระจายพลังงานและพลังการประมวลผลแบบตั้งโปรแกรมได้ในพื้นที่ HIU เป็นส่วนเดียวของโมดูล I/O ที่เชื่อมต่อโดยตรงกับ IMB Backplane HIU เป็นเรื่องปกติสำหรับ I/O ที่มีความสมบูรณ์สูงส่วนใหญ่และมีฟังก์ชันทั่วไปที่ขึ้นอยู่กับประเภทและช่วงผลิตภัณฑ์ HIU แต่ละตัวมีสไลซ์อิสระสามตัว ซึ่งมักเรียกว่า A, B และ C การเชื่อมต่อทั้งหมดระหว่างสไลซ์ทั้งสามรวมการแยกเพื่อช่วยป้องกันการโต้ตอบความผิดพลาดระหว่างสไลซ์ สไลซ์แต่ละตัวถือเป็น Fault Containment Region (FCR) เนื่องจากความผิดพลาดในหนึ่งสไลซ์ไม่มีผลต่อการทำงานของสไลซ์อื่นๆ HIU ให้บริการต่อไปนี้ที่เป็นเรื่องปกติสำหรับโมดูลในตระกูล: • การสื่อสารที่ทนทานต่อความผิดพลาดความเร็วสูงกับ TMR Processor ผ่านอินเทอร์เฟซ IMB • FCR Interconnect Bus ระหว่างสไลซ์เพื่อลงคะแนนข้อมูล IMB ขาเข้าและแจกจ่ายข้อมูลโมดูล I/O ขาออกไปยัง IMB • อินเทอร์เฟซข้อมูลอนุกรมที่แยกด้วยไฟฟ้าไปยังสไลซ์ FIU • การแบ่งปันพลังงานซ้ำซ้อนของแรงดันไฟฟ้าจ่ายไฟแชสซี 24 Vdc คู่และการควบคุมพลังงานสำหรับพลังงานตรรกะไปยังวงจร HIU • พลังงานที่แยกด้วยแม่เหล็กไปยังสไลซ์ FIU • อินเทอร์เฟซข้อมูลอนุกรมไปยัง FPU สำหรับไฟ LED แสดงสถานะโมดูล • ลิงก์ SmartSlot ระหว่าง Active และ Standby Modules เพื่อการประสานงานระหว่างการเปลี่ยนโมดูล • การประมวลผลสัญญาณดิจิทัลเพื่อลดข้อมูลในพื้นที่และการวินิจฉัยตนเอง • ทรัพยากรหน่วยความจำในพื้นที่สำหรับการจัดเก็บการทำงานของโมดูล การกำหนดค่า และข้อมูล I/O ภาคสนาม • การดูแลรักษาบนบอร์ด ซึ่งตรวจสอบแรงดันอ้างอิง การใช้กระแสไฟฟ้า และอุณหภูมิของบอร์ด

คุณสมบัติ:

• 40 ช่องสัญญาณเข้าต่อ FTA
• การเชื่อมต่ออุปกรณ์ภาคสนามมาตรฐานอุตสาหกรรม (2 สาย)
• ความเข้ากันได้กับราง DIN มาตรฐาน
• การติดตั้งและการเชื่อมต่อที่ง่าย
• การทำงาน 24 Vdc
• การเชื่อมต่อ SmartSlot สำหรับการเปลี่ยนโมดูลอินพุตแบบร้อน ‘หนึ่งต่อหลาย’
• แหล่งจ่ายไฟภาคสนามแบบมีฟิวส์ต่อช่องสัญญาณ
• ไฟ LED (Light Emitting Diode) บนบอร์ดแสดงความสมบูรณ์ของแหล่งจ่ายไฟภาคสนาม

รายละเอียดการจัดส่ง:

การรับประกัน: 12 เดือน
ระยะเวลาในการจัดส่ง: 1-2 วันทำการ
ประเภทการชำระเงิน: T/T และ Western Union
พันธมิตรผู้ให้บริการขนส่ง: DHL, UPS, TNT, FedEx และ EMS
ข้อมูลจำเพาะทางเทคนิค คู่มือ และเอกสารข้อมูล: มีให้เมื่อมีการร้องขอ
