โมดูลโปรเซสเซอร์ ICS Triplex T9100

สินค้า:โมดูลโปรเซสเซอร์ ICS Triplex T9100

ภาพรวมสินค้า

อุปกรณ์ประมวลผล

หน่วยพื้นฐานของโปรเซสเซอร์มีขนาดสูงสุด 3 โมดูลโปรเซสเซอร์:

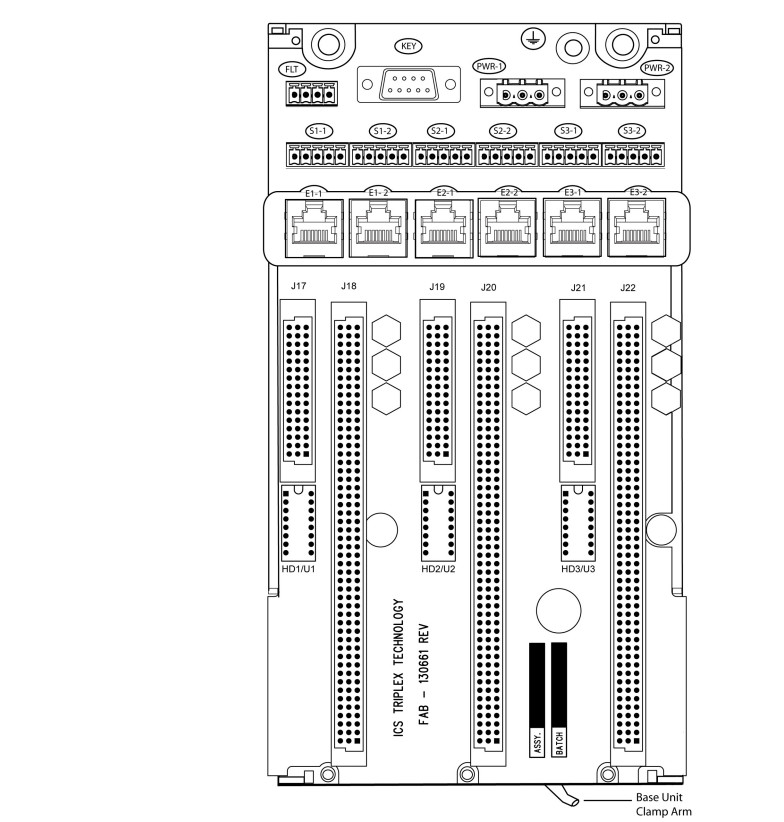

การเชื่อมต่ออีเทอร์เน็ตภายนอก, ข้อมูลลําดับและการเชื่อมต่อพลังงาน การเชื่อมต่อภายนอกของหน่วยฐานของโปรเซสเซอร์คือ

Earthing Stud • Ethernet Ports (E1-1 to E3-2) • Serial Ports (S1-1 to S3-2) • Redundant +24 Vdc powers supply (PWR-1 and PWR-2) • Program Enable security key (KEY) • The FLT connector (currently not used).

การเชื่อมต่อพลังงานให้พลังงานที่เหลือกับโมดูลทั้งสาม โมดูลโปรเซสเซอร์แต่ละโมดูลมี 2 Port Serial และ 2 Ethernet Port Connectorเครื่องเชื่อม KEY รองรับทั้งสามโมดูลของโปรเซสเซอร์และช่วยป้องกันการเข้าถึงแอปพลิเคชั่นเว้นแต่กดปุ่ม Program Enable.

Port การสื่อสารแบบเรียงลําดับ Port เรียงลําดับ (S1-1 และ S1-2; S2-1 และ S2-2; S3-1 และ S3-2) รองรับโหมดสัญญาณต่อไปนี้ขึ้นอยู่กับการใช้งาน: • RS485fd:การเชื่อมโยงแบบ Full Duplex แบบสี่สาย ที่มีรถบัสที่แตกต่างกันสําหรับส่งและรับการคัดเลือกนี้ยังต้องใช้เมื่อตัวควบคุมทําหน้าที่เป็น MODBUS Master โดยใช้นิยามสี่สายแบบเลือกที่ระบุในส่วนที่ 33.3 ของมาตรฐาน MODBUS-over-serial. • RS485fdmux: การเชื่อมต่อแบบ Full-duplex สายสี่สายที่มีผลิตสามภาวะบนการเชื่อมต่อส่งนี่ต้องใช้เมื่อตัวควบคุมทําหน้าที่เป็น MODBUS Slave บนบัสสี่สาย. • RS485hdmux: การเชื่อมต่อครึ่งคู่แบบสองสายที่ใช้สําหรับการใช้ master slave หรือ slave. นี่คือการแสดงในมาตรฐาน MODBUS-over-serial

แบตเตอรี่สํารองโปรเซสเซอร์ โมดูลโปรเซสเซอร์ T9110 มีแบตเตอรี่สํารองที่ให้พลังกับนาฬิกาเวลาจริงภายใน (RTC) และส่วนหนึ่งของความทรงจําระเหย (RAM)แบตเตอรี่จะให้พลังงานเพียงเมื่อ โมดูลประมวลผลไม่ได้ใช้พลังงานจากระบบ.ฟังก์ชันเฉพาะอย่างยิ่งที่แบตเตอรี่ดําเนินการเมื่อขาดพลังงานโดยสิ้นเชิงคือ: • นาฬิกาเวลาจริง - แบตเตอรี่ให้พลังงานกับชิป RTC เอง• ตัวแปรที่เก็บไว้ - ข้อมูลสําหรับตัวแปรที่เก็บไว้ถูกเก็บไว้ในตอนท้ายของการสแกนแอปพลิเคชั่นแต่ละครั้งในส่วนของ RAMเมื่อการฟื้นฟูพลังงาน 'ข้อมูลที่เก็บไว้จะอัพโหลดกลับไปในตัวแปรที่ได้รับการกําหนดเป็นตัวแปรที่เก็บไว้เพื่อใช้โดยการใช้งาน.• ล็อกการวินิจฉัย - ล็อกการวินิจฉัยของโปรเซสเซอร์ถูกเก็บไว้ในส่วนของ RAM ที่รองรับโดยแบตเตอรี่แบตเตอรี่มีอายุการใช้งานที่ออกแบบเป็น 10 ปี เมื่อโมดูลพรอเซอร์ใช้งานโดยต่อเนื่อง; สําหรับโมดูลพรอเซอร์ที่ไม่ได้ใช้พลังงาน, ชีวิตการใช้งานที่ออกแบบเป็น 6 เดือนชีวิตของแบตเตอรี่ถูกออกแบบขึ้นอยู่กับการทํางานที่ความร้อนคงที่ 25 °C และความชื้นต่ําความชื้นสูง อุณหภูมิและวงจรพลังงานบ่อย ๆ จะลดอายุการใช้งานของแบตเตอรี่

ลักษณะ:

• 40 ช่องทางเข้าต่อ FTA
• การเชื่อมต่ออุปกรณ์สนามมาตรฐานของอุตสาหกรรม (2 สาย)
• ความเหมาะสมกับรถไฟ DIN แบบมาตรฐาน
• การติดตั้งและเชื่อมต่อง่าย
• การทํางาน 24 Vdc
• การเชื่อมโยง SmartSlot สําหรับการเปลี่ยนโหลดเข้าแบบร้อน
• แหล่งไฟฟ้าสนามหลอมต่อช่องทาง
• การแสดงความสมบูรณ์แบบของไฟฟ้านานด้วยไดโอ้ดปล่อยแสง (LED) ที่ติดเครื่อง

รายละเอียดการจัดส่ง:

การรับประกัน: 12 เดือน
ระยะเวลา: 1-2 วันทําการ
วิธีการชําระเงิน: T/T และ Western Union
พาร์ทเนอร์การส่ง: DHL, UPS, TNT, FedEx และ EMS
รายละเอียดเทคนิค คู่มือและใบข้อมูล: สามารถขอได้
