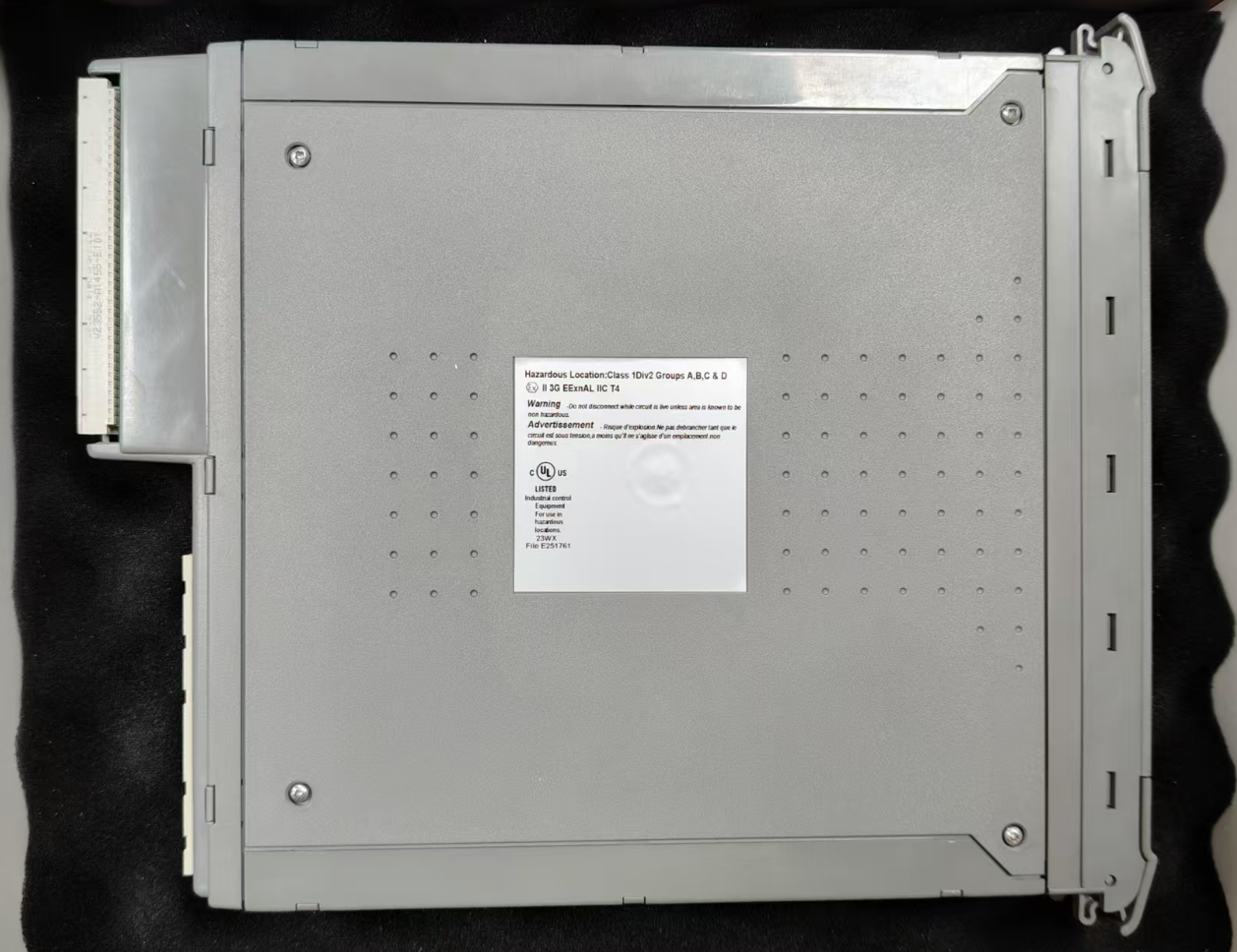

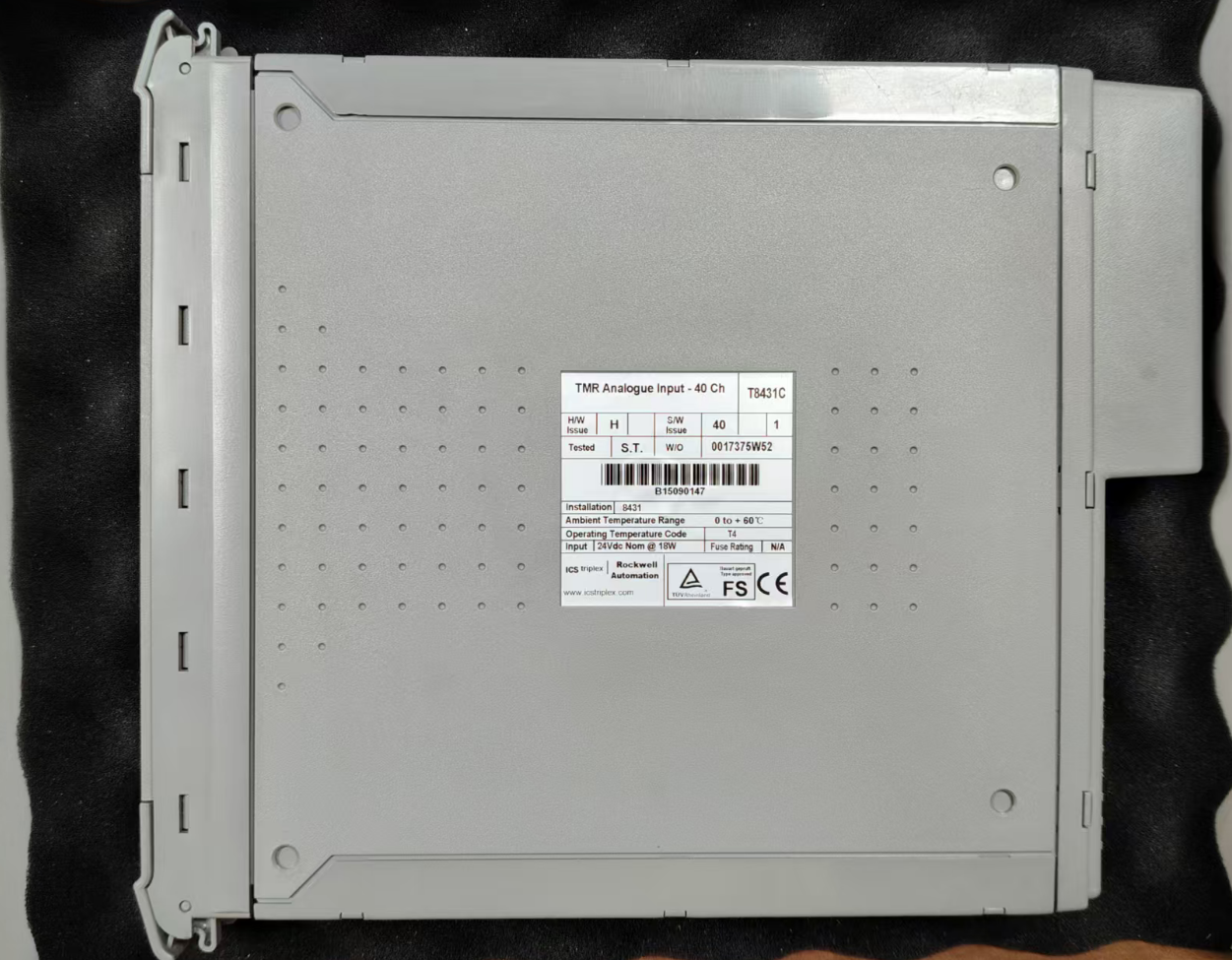

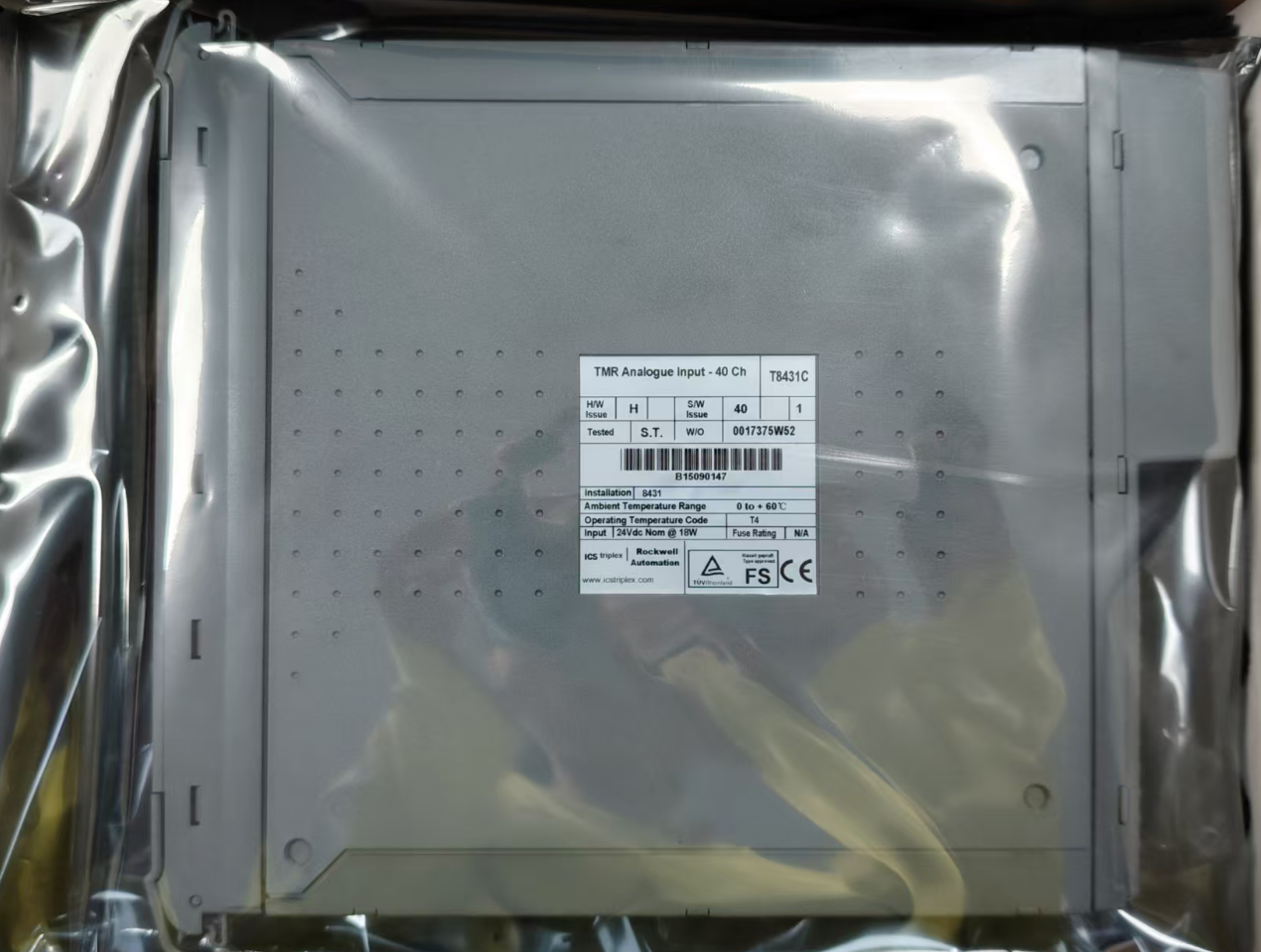

T8431C Invensys Triconex กลาก

T8431C เป็นโมดูล I/O หลักในซีรีย์ TMR ที่เชื่อถือ ได้ถูกออกแบบโดยเฉพาะสําหรับระบบควบคุมอุตสาหกรรมที่มีความปลอดภัยโมดูลนี้เหมาะสําหรับการใช้งานที่ต้องการความน่าเชื่อถือของระบบที่สูงมากเช่น ระบบเครื่องมือความปลอดภัย (SIS) ระบบปิดฉุกเฉิน (ESD) และระบบตรวจจับไฟและก๊าซ (F&G)

ฟังก์ชันหลักของโมดูลคือการรับสัญญาณแบบแอนาล็อกจากสนามอย่างแม่นยํา และส่งสัญญาณเหล่านั้นอย่างปลอดภัยและน่าเชื่อถือไปยังเครื่องควบคุม TMR ภายในระบบ Trustedเครื่องไฟฟ้าอุตสาหกรรม 24 Vdc, โมดูลมีตัวเลือกในการปรับแต่งที่ยืดหยุ่นและรองรับสัญญาณกระแสทั้งปัจจุบัน (เช่น 4-20 mA อุณหภูมิ, ความดัน, และตัวส่งกระแส) และสัญญาณแรงดัน

• ประเภทสินค้า: มั่นใจ TMR Analog Input Module
• ซีรี่ย์: ซีรีย์ TMR ที่เชื่อถือได้
• จํานวนช่องเข้า: 40 ช่อง
• ประเภทสัญญาณเข้า: 0-22 mA กระแสไฟฟ้า / 0-6 VDC โวลเตจ
• เวลาอัพเดทการเก็บตัวอย่าง: 0.5 ms
• ความละเอียด: 3.9 μA (1/256 mA)
• ความแม่นยําของการวัด: ± 1% ของขนาดเต็ม
• ความแม่นยําการปรับ: 0.03%
• ความดันการทํางาน: 20-32 VDC
• การบริโภคพลังงาน: ประมาณ 15-18 W
• อุณหภูมิการทํางาน: -5°C ถึง +60°C (บางรุ่นรองรับ -40°C ถึง +70°C)
• อุณหภูมิการเก็บรักษา: -25°C ถึง +70°C
• ความชื้นสัมพัทธ์: 10% ถึง 95% RH (ไม่ปรับความชื้น)
• ความดันการแยก: 2500 Vrms
• ระดับการป้องกัน: IP20
• การติดตั้ง: การติดตั้ง rack ขนาด 19 นิ้ว (สล็อต 4TE)
• การรับรองความปลอดภัย: SIL 3 (IEC 61508)

1. รับรองว่าการประกอบเคเบิลสนามถูกติดตั้งและวางไว้อย่างถูกต้อง
2. ใช้กุญแจปลดปล่อยที่จะปลดปล่อยล็อคการออกบนโมดูล, รับรองว่าล็อคเป็นเปิดเต็ม
3. ยึด ejector และใส่โมดูลอย่างระมัดระวังใน slot เป้าหมาย
4. กดลงบนด้านบนและด้านล่างของแผ่นหน้าของโมดูลที่จะผลักโมดูลเต็มที่ในสถานที่
5. ปิดตัวออกโมดูลและให้แน่ใจว่ามัน snaps ในตําแหน่งล็อค

ในโรงงานไฟฟ้า T8431C ใช้ในระบบป้องกันความเร็วเกินสําหรับทัพบินแก๊สและทัพบิน蒸汽 รวมถึงระบบล็อคความปลอดภัยสําหรับเครื่องปั่นโมดูลติดตามปริมาตรสําคัญ เช่น ความเร็วหมุน, อุณหภูมิ ความดัน และการสั่นสะเทือนในเวลาจริง หากปริมาตรใด ๆ กว่าระยะความปลอดภัย มันก็จะเปิดกลไกป้องกันการปิดทันที เพื่อป้องกันความเสียหายของอุปกรณ์และการบาดเจ็บของบุคคล

เครื่อง T8431C รองรับสัญญาณเข้าแบบไหน?
T8431C รองรับการเข้ากระแสไฟฟ้า 0-22 mA และ 0-6 VDC และสามารถตั้งค่าได้สําหรับช่วงสัญญาณอุตสาหกรรมมาตรฐานต่างๆ เช่น 0-10 V, 0-20 mA และ 4-20 mA

T8431C รองรับการแลกเปลี่ยนแบบร้อนไหม?
ใช่. T8431C รองรับฟังก์ชัน hot-swap ในระบบ Companion Slot หรือ SmartSlot หน่วยที่บกพร่องสามารถเปลี่ยนได้ในขณะที่ระบบกําลังทํางาน โดยไม่จําเป็นต้องหยุดทํางาน

วงจรการปรับขนาดของ T8431C คืออะไร?
แนะนําให้ทําการตรวจสอบการปรับระดับในช่องทางเข้าทุกสองปี การตรวจสอบนี้จะพบการเคลื่อนไหวระยะยาวและความไม่แม่นยําที่เกิดขึ้น

ใบข้อมูล T8431 (PDF)
