IS200TVIBH2B GE มาร์ค VI
| สถานที่กำเนิด | สหรัฐอเมริกา |
|---|---|
| ชื่อแบรนด์ | GE |
| ได้รับการรับรอง | Certificate of Origin |
| หมายเลขรุ่น | IS200TVIBH2B |
| เอกสาร | GE Mark VI.pdf |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | $1900 |
| รายละเอียดการบรรจุ | บรรจุกล่องเดิม |
| เวลาการส่งมอบ | 5-7 วัน |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 1-99 ชิ้น / 3-5 วัน |
รายละเอียดสินค้า
| ยี่ห้อ | จีอี | หมายเลขโมดูล | IS200TVIBH2B |
|---|---|---|---|
| แคตตาล็อก | Mark VI | ราคาขาย | $ 1900 |
| เงื่อนไข | ในสต็อก | ต้นทาง | สหรัฐอเมริกา |
| เวลานำ | 3-5 วันทำการ | การรับประกัน | 1 ปี |
| น้ำหนัก | 1กก |
รายละเอียดสินค้า

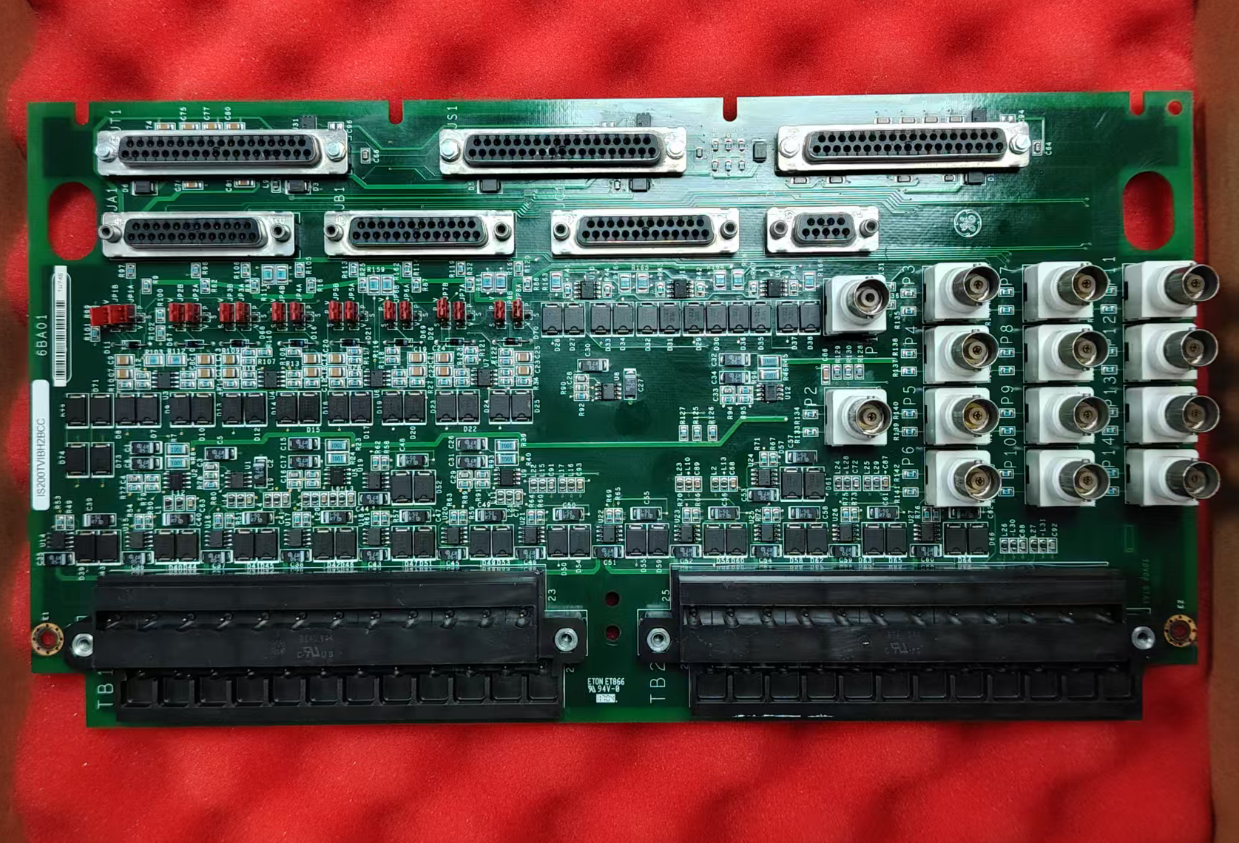

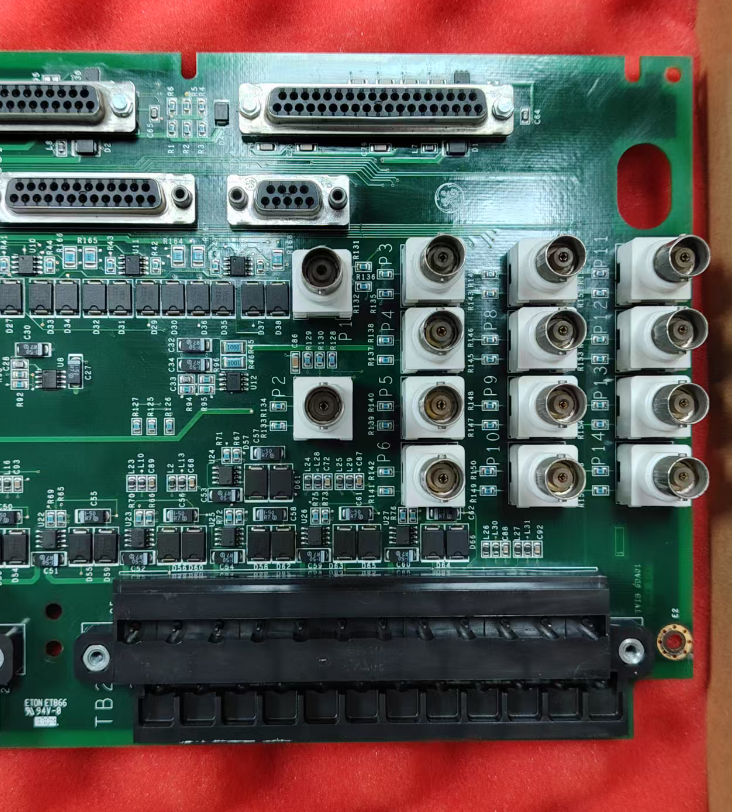

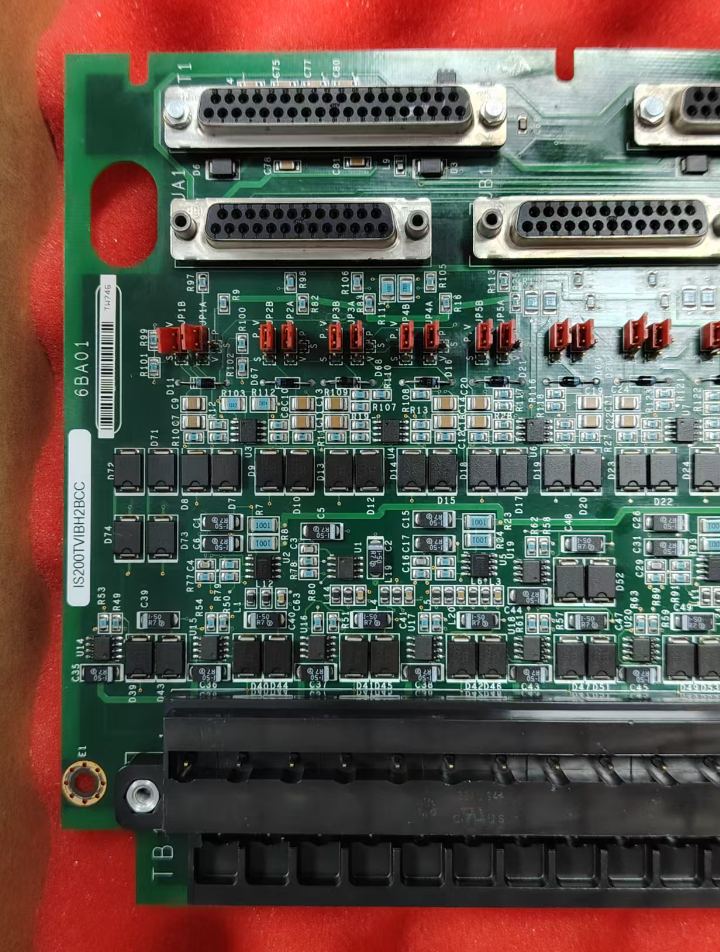

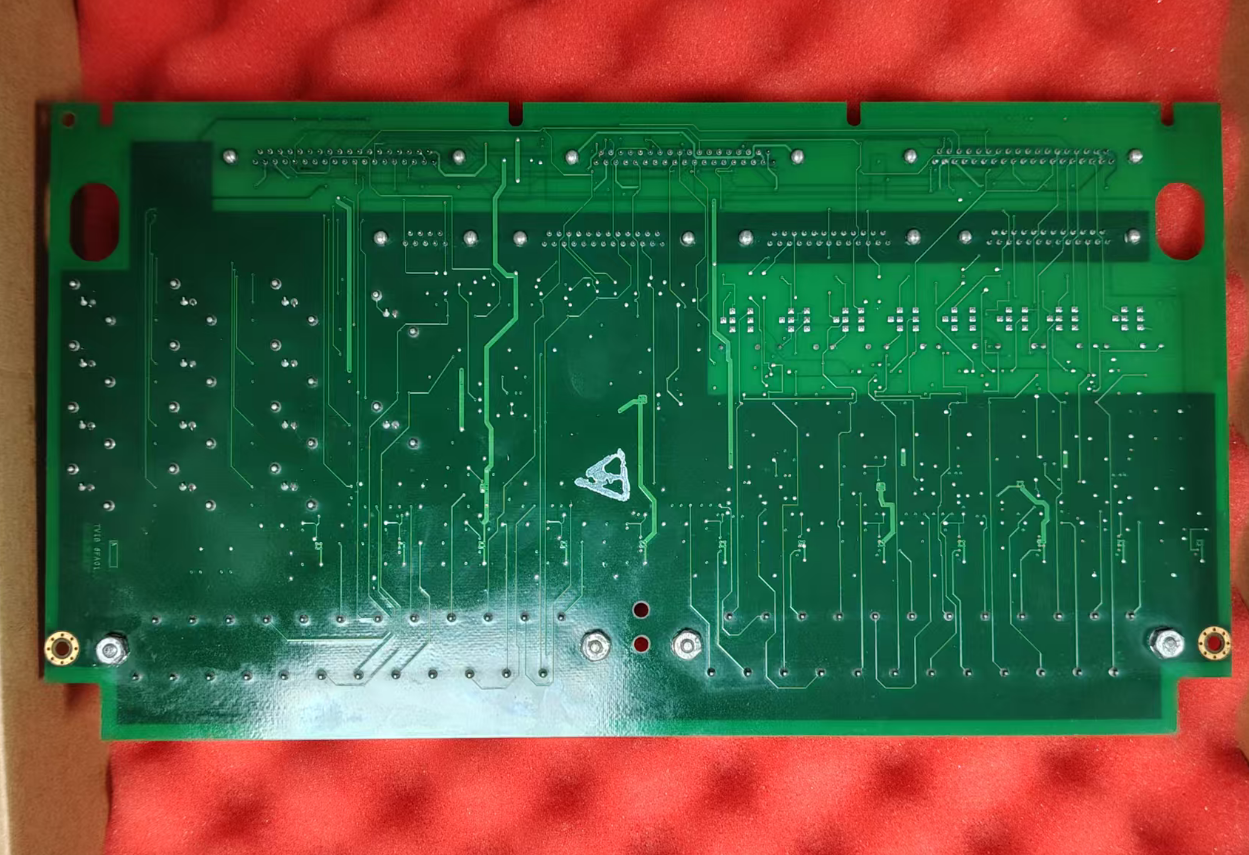

IS200TVIBH2B บอร์ดเทอร์มินัลการสั่นสะเทือน GE Mark VI
IS200TVIBH2B คือบอร์ดเทอร์มินัลสัญญาณการสั่นสะเทือนที่ออกแบบและผลิตโดย General Electric (GE) เป็นส่วนประกอบสำคัญของระบบควบคุมกังหันซีรีส์ GE Mark VI/Mark VIe โดยทำหน้าที่เป็นอินเทอร์เฟซฮาร์ดแวร์สำหรับระบบตรวจสอบการสั่นสะเทือน โดยเชื่อมต่อเซ็นเซอร์กับโมดูลควบคุมหลัก ช่วยให้สามารถตรวจสอบและป้องกันสถานะการสั่นสะเทือนของหน่วยเครื่องกำเนิดกังหันไอน้ำได้อย่างแม่นยำ
ในระบบวิเคราะห์การสั่นสะเทือน Mark VI โดยทั่วไปแล้ว IS200TVIBH2B จะทำงานร่วมกับบอร์ด IS200VVIB เมื่อใช้กับบอร์ด VVIB การ์ดนี้สามารถเชื่อมต่อกับบอร์ด VVIB ในซีรีย์เดียวกันได้สูงสุด 3 บอร์ด ในการกำหนดค่าระบบ TMR (Triple Module Redundancy) บอร์ด TVIB เดียวสามารถเชื่อมต่อกับบอร์ด VVIB สามบอร์ดได้
ฟังก์ชันหลักของ IS200TVIBH2B คือการสร้างแผนผังเทอร์มินัลทางกายภาพและทางไฟฟ้าโดยตรงสำหรับเครื่องมือวัดของเครื่องจักรแบบหมุน การจัดการการปรับสัญญาณ การประมวลผลข้อมูล และการสื่อสารกับโมดูลอื่นๆ โดยทำหน้าที่เป็นจุดสิ้นสุดหลักสำหรับโพรบวัดแรงสั่นสะเทือนและมาตรความเร่งหลายตัว เพื่อกำหนดเส้นทางสัญญาณอะนาล็อกไปยัง GE Mark VIe หรือระบบตรวจสอบที่เข้ากันได้
คุณสมบัติที่สำคัญ
- ประเภทสินค้า: บอร์ดเทอร์มินัลการสั่นสะเทือน
- ซีรีส์: มาร์กที่ 6
- แรงดันไฟฟ้าขาเข้า: 24 โวลต์กระแสตรง
- อุณหภูมิในการทำงาน: -40°C ถึง +70°C
- อุณหภูมิในการจัดเก็บ: -40°C ถึง +85°C
- พอร์ต I/O การสั่นสะเทือน: 8
- ช่อง I/O ทั้งหมด: 16
- ประเภทอินพุต: อนาล็อก
- ช่วงอินพุต: 0 ถึง 10 V
- ความแม่นยำ: 0.1%
- ความละเอียด: 12 บิต
- อัตราการสุ่มตัวอย่าง: 100 กิโลเฮิร์ตซ์
- อินเตอร์เฟซการสื่อสาร: RS485
ข้อมูลจำเพาะของผลิตภัณฑ์
| ชื่อแบรนด์ | เจเนอรัลอิเล็คทริค |
|---|---|
| แบบอย่าง | IS200TVIBH2B |
| แคตตาล็อก | มาร์ควี |
| น้ำหนักรวม | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก |
| ขนาดบรรจุ | 16ซม.x 16ซม.x 12ซม |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา |
| รหัส HS | 8537101190 |
| เวลานำ | ในสต็อก |
| ท่าเรือขนส่งสินค้า | เซียะเหมิน |
| การชำระเงิน | ที/ที |
| ราคาขาย | 1900 ดอลลาร์ |
| การรับประกัน | 12 เดือน |
| เวลาในการประมวลผล | 3-5 วันทำการ |
| พันธมิตรจัดส่ง | DHL, อัพ, ทีเอ็นที, FedEx และ EMS |
กรณีศึกษา
ในการใช้งานที่เกี่ยวข้องกับกังหันไอน้ำอุตสาหกรรมแบบสกัดเดี่ยว แผงขั้วต่อ IS200TVIBH2B ใช้เพื่อเชื่อมต่อหัววัดแรงสั่นสะเทือนแกน X/Y ที่ติดตั้งบนเรือนลูกปืนด้านหน้าและด้านหลังของกังหัน โดยรับสัญญาณการสั่นสะเทือนของโรเตอร์แบบเรียลไทม์และส่งข้อมูลไปยังระบบควบคุม Mark VI
เมื่อแอมพลิจูดของการสั่นสะเทือนเกินเกณฑ์การแจ้งเตือนที่ตั้งไว้ ระบบจะแจ้งเตือนผู้ปฏิบัติงาน หากการสั่นสะเทือนแย่ลงไปอีกและถึงขีดจำกัดทริป ตรรกะการป้องกันจะถูกกระตุ้น และกังหันจะปิดทันทีผ่านอุปกรณ์ทริปอิเล็กทรอนิกส์ (ETD) ซึ่งป้องกันการเสียดสีระหว่างส่วนประกอบโรเตอร์และสเตเตอร์ และหลีกเลี่ยงความล้มเหลวร้ายแรง
ข้อควรระวังในการติดตั้ง
| การติดตั้งที่ปลอดภัย | ตรวจสอบให้แน่ใจว่าแผงขั้วต่ออยู่ในตำแหน่งอย่างแน่นหนาภายในตู้ ต้องขันสกรูยึดทั้งหมดให้แน่นตามแรงบิดที่ระบุเพื่อป้องกันการคลายเนื่องจากการสั่นสะเทือน |
|---|---|
| การเลือกสายเคเบิล | ต้องใช้สายคู่ตีเกลียวหุ้มฉนวนสำหรับสัญญาณการสั่นสะเทือน |
| การแยกสายเคเบิล | รักษาการแยกส่วนที่เหมาะสมระหว่างการเดินสายสนามไฟฟ้าแรงสูงและสายสัญญาณแรงสั่นสะเทือนแรงดันต่ำเพื่อป้องกันการมีเพศสัมพันธ์แบบเหนี่ยวนำ |
| ข้อมูลจำเพาะของสายดิน | จะต้องต่อฉนวนป้องกันสายเคเบิลที่จุดกราวด์ที่กำหนดบนแผงขั้วต่อเพื่อให้แน่ใจว่าอิมพีแดนซ์ลูปรวมไม่เกินเกณฑ์ที่ระบุสำหรับโมดูลตรวจสอบ แผงป้องกันควรต่อสายดินที่ปลายแหล่งสัญญาณเท่านั้นหรือตามที่กำหนดในเอกสารการออกแบบระบบเพื่อหลีกเลี่ยงการต่อสายดิน |
| การระบายอากาศและการกระจายความร้อน | รักษาช่องว่างการระบายอากาศรอบๆ โมดูลอย่างน้อย 30 มม. |
| การทดสอบหลังการติดตั้ง | หลังการติดตั้ง ให้ทำการทดสอบความต่อเนื่องทางไฟฟ้าแบบจุดต่อจุดเพื่อให้แน่ใจว่าไม่มีการลัดวงจรระหว่างสายสัญญาณและโครงตู้ |
| การติดฉลากการเดินสายไฟภาคสนาม | การเดินสายสนามทั้งหมดจะต้องมีป้ายกำกับตามแผนภาพวงจรก่อนที่จะเชื่อมต่อกับขั้วต่อสกรู |
วิธีการบำรุงรักษา
| การทดสอบออนไลน์ | ระบบ Mark VI รองรับการทดสอบการทำงานออนไลน์ของระบบป้องกัน รวมถึงลูปการตรวจสอบการสั่นสะเทือน ช่วยให้สามารถตรวจสอบความสมบูรณ์ของสัญญาณเตือนและตรรกะการเดินทางในขณะที่เครื่องกำลังทำงาน |
|---|---|
| การตรวจสอบสภาพ | ผ่านสถานีควบคุม HMI (อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร) ผู้ปฏิบัติงานสามารถดูข้อมูลแบบเรียลไทม์ เช่น ระดับการสั่นสะเทือน แอมพลิจูดการสั่นสะเทือน 1X และมุมเฟส ทำการวิเคราะห์แนวโน้ม และใช้การบำรุงรักษาเชิงคาดการณ์ |
| การวินิจฉัยข้อผิดพลาด | เมื่อระบบตรวจพบความผิดปกติ เช่น การตัดการเชื่อมต่อของเซ็นเซอร์ ไฟฟ้าขัดข้อง หรือสัญญาณอยู่นอกช่วง ข้อความแจ้งเตือนเฉพาะจะถูกสร้างขึ้นบน HMI เพื่อช่วยให้เจ้าหน้าที่บำรุงรักษาระบุปัญหาได้อย่างรวดเร็ว |
คำถามที่พบบ่อย
IS200TVIBH2B ต้องมีการสอบเทียบหรือไม่
การ์ดใบนี้ไม่มีโพเทนชิโอมิเตอร์และไม่จำเป็นต้องมีการสอบเทียบใดๆ
การ์ดใบนี้ไม่มีโพเทนชิโอมิเตอร์และไม่จำเป็นต้องมีการสอบเทียบใดๆ
IS200TVIBH2B เข้ากันได้กับการ์ดทั้งหมดในซีรีส์ Mark VIe หรือไม่
ยกเว้นการ์ด VVIB การ์ดนี้ไม่สามารถใช้งานร่วมกับการ์ดอื่นๆ ในซีรีส์ Mark VIe
ยกเว้นการ์ด VVIB การ์ดนี้ไม่สามารถใช้งานร่วมกับการ์ดอื่นๆ ในซีรีส์ Mark VIe
IS200TVIBH2B รองรับความเร็วเพลาเท่าใด
รองรับความเร็วเพลาตั้งแต่ 3000 ถึง 3600 รอบต่อนาที ความเร็วเพลาที่สูงขึ้นจำเป็นต้องมีอัตราการสุ่มตัวอย่างที่สูงขึ้น
รองรับความเร็วเพลาตั้งแต่ 3000 ถึง 3600 รอบต่อนาที ความเร็วเพลาที่สูงขึ้นจำเป็นต้องมีอัตราการสุ่มตัวอย่างที่สูงขึ้น
