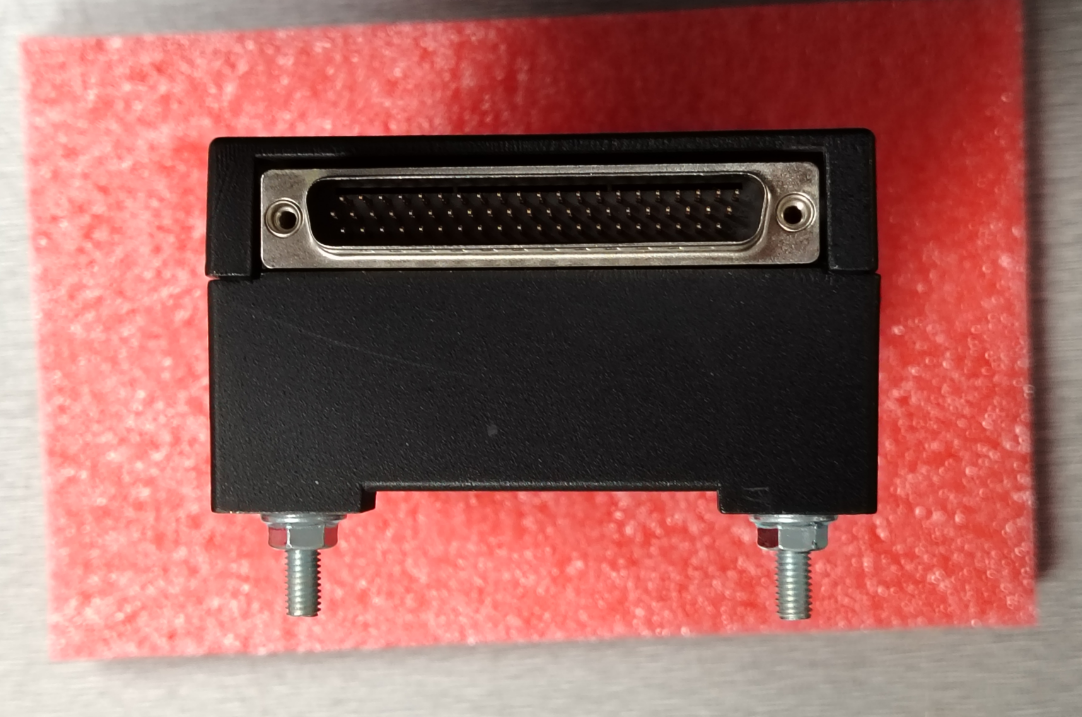

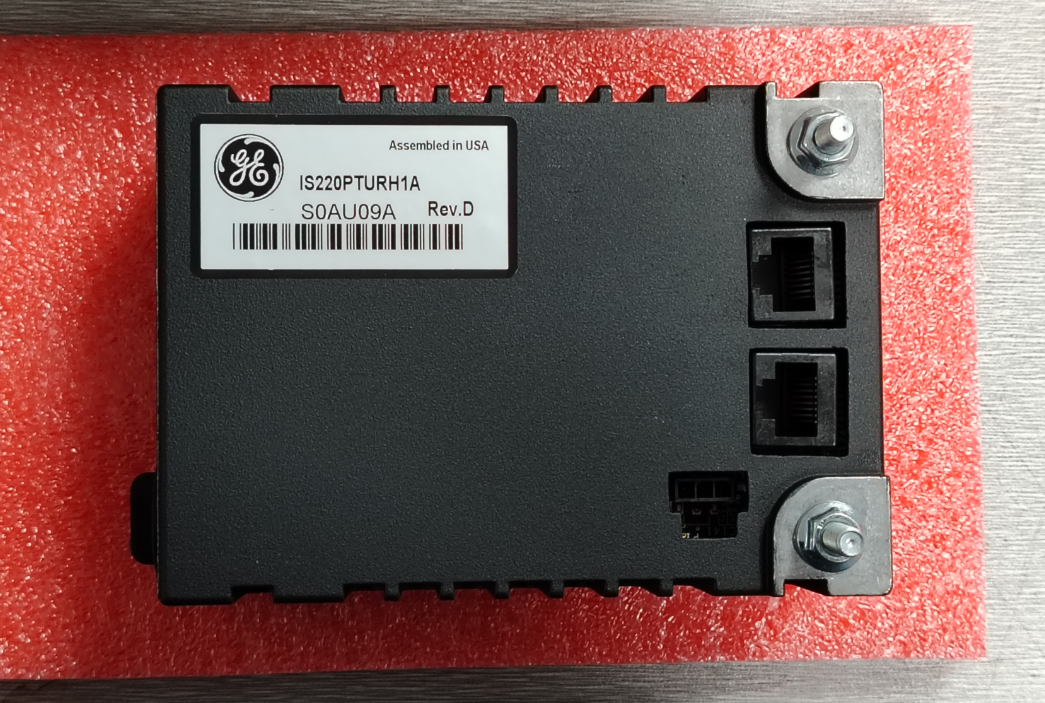

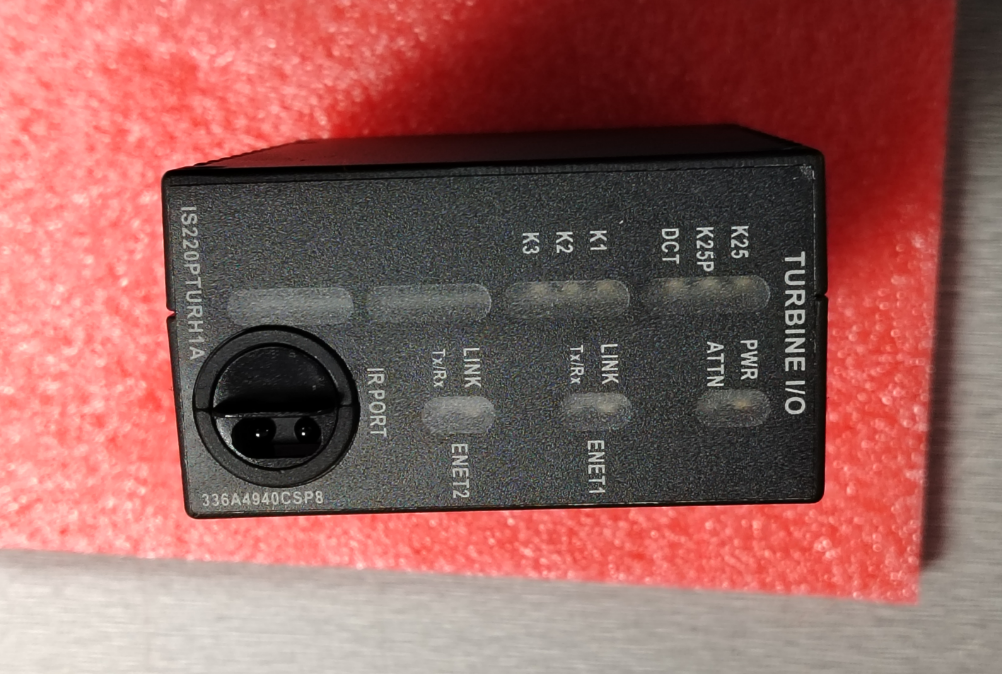

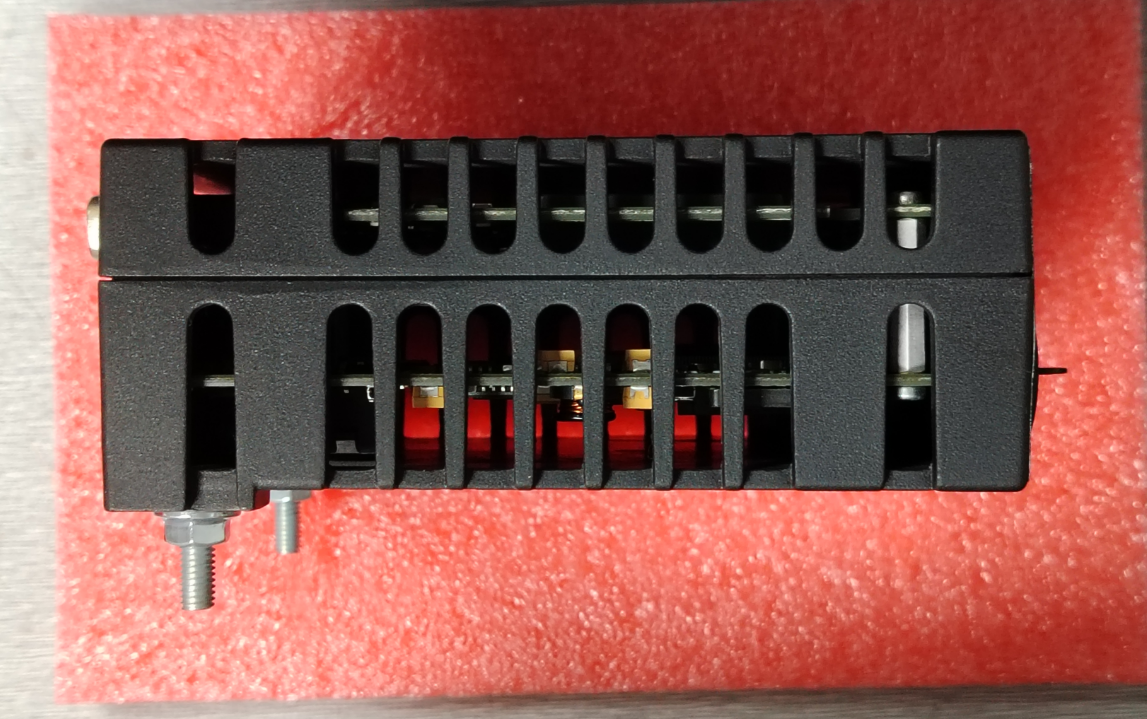

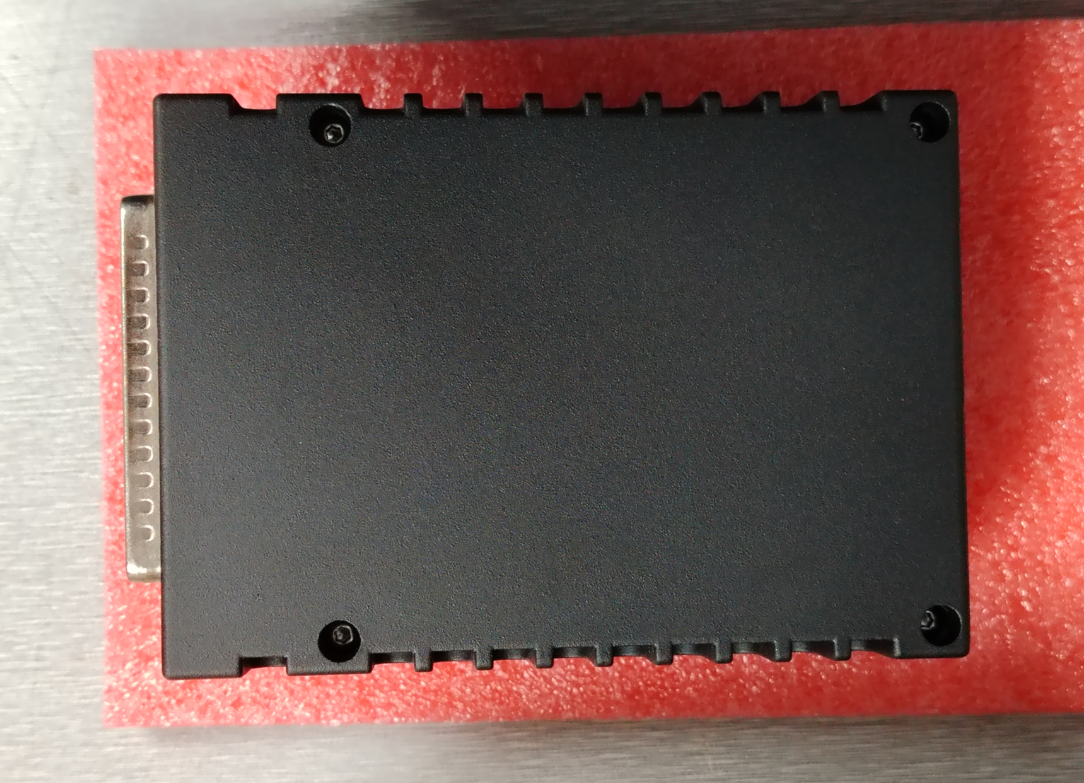

IS220PTURH1A สัญลักษณ์ GE มาร์ค VIe

IS220PTURH1A เป็นโมดูลป้องกันกังหันที่ออกแบบโดย General Electric (GE) สำหรับระบบควบคุมซีรีส์ Speedtronic Mark VIe ด้วยสถาปัตยกรรมฮาร์ดแวร์ที่เป็นอิสระจากตัวควบคุมหลัก เวลาตอบสนองที่รวดเร็ว และความง่ายในการบำรุงรักษา อุปกรณ์นี้จึงกลายเป็นองค์ประกอบหลักในระบบควบคุม Mark VIe ของ GE เพื่อให้มั่นใจถึงการทำงานอย่างปลอดภัยของกังหัน

โมดูลนี้เรียกในทางเทคนิคว่า "แพ็คเกจการเดินทางหลัก" ออกแบบมาเพื่อทำหน้าที่เป็น "แนวป้องกันสุดท้าย" สำหรับความปลอดภัยของกังหัน โดยมีอินเทอร์เฟซทางไฟฟ้าระหว่างแผงขั้วต่อควบคุมกังหันและเครือข่ายอีเทอร์เน็ตหนึ่งหรือสองเครือข่าย ช่วยให้สามารถส่งข้อมูลและสัญญาณควบคุมได้อย่างน่าเชื่อถือ โดยมีหน้าที่รับผิดชอบในการประมวลผลสัญญาณสำคัญทั้งหมดที่เกี่ยวข้องโดยตรงกับความปลอดภัยของกังหัน เช่น การป้องกันความเร็วเกิน และการปิดเครื่องฉุกเฉิน เป็นองค์ประกอบที่ขาดไม่ได้ของกลยุทธ์การป้องกันความปลอดภัยในอุตสาหกรรมหนัก เช่น การผลิตไฟฟ้า ปิโตรเลียม และเคมีภัณฑ์

• อุณหภูมิในการทำงาน: -30°C ถึง +65°C
• อุณหภูมิในการจัดเก็บ: -40°C ถึง +70°C
• ความชื้นสัมพัทธ์: 5% -95% ไม่ควบแน่น
• ระดับการป้องกันการระเบิด: Class I Div 2 กลุ่ม A/B/C/D; ATEX โซน 2 IIC T4 Gc
• ระดับการป้องกัน: IP20 สำหรับตัวโมดูลเอง ตู้ควบคุมที่ให้มาต้องเป็นตู้ป้องกันการระเบิดที่มีระดับ IP54 หรือสูงกว่า
• วิธีการติดตั้ง: การติดตั้งราง DIN มาตรฐาน; เข้ากันได้กับตู้ควบคุมมาตรฐาน Mark VIe

• มีความปลอดภัยสูงมาก:ในฐานะยูนิตทริปหลักโดยเฉพาะ สถาปัตยกรรมลอจิกฮาร์ดแวร์ซึ่งไม่ขึ้นอยู่กับตัวควบคุมหลัก ให้การปกป้องความปลอดภัยในระดับสูงสุดสำหรับกังหัน
• บำรุงรักษาง่าย:คุณสมบัติ "การกำหนดค่าใหม่อัตโนมัติ" ช่วยให้กระบวนการเปลี่ยนโมดูลง่ายขึ้นอย่างมาก ลดการหยุดทำงานและข้อผิดพลาดของมนุษย์
• ความน่าเชื่อถือสูง:ออกแบบมาเพื่อการทำงานอย่างต่อเนื่อง โดยจะรักษาเสถียรภาพในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง และเป็นผลิตภัณฑ์ที่ได้รับการพิสูจน์แล้วจากตลาดและมีความสมบูรณ์
• บูรณาการสูง:เนื่องจากเป็นส่วนประกอบดั้งเดิมของระบบ Mark VIe ช่วยให้สามารถบูรณาการได้อย่างราบรื่น รับประกันความสมบูรณ์ของระบบและความเข้ากันได้

กังหันไอน้ำในโรงงานขนาด 15 เมกะวัตต์ของโรงถลุงเหล็ก ซึ่งติดตั้งระบบ Mark VIe แบบสำรองครั้งเดียว ใช้โมดูล IS220PTURH1A เดี่ยวเพื่อตรวจสอบความเร็วกังหันและสัญญาณหยุดฉุกเฉินจากวาล์วไอน้ำหลัก

ระบบได้กระตุ้นทริปที่เชื่อมต่อกันหลายครั้งเนื่องจากแรงดันน้ำมันหล่อลื่นต่ำ โมดูลจะบันทึกลำดับการเดินทางอย่างแม่นยำ โดยให้ข้อมูลที่ครอบคลุมสำหรับการติดตามสาเหตุที่แท้จริงของความล้มเหลวของอุปกรณ์ ด้วยการแทนที่การ์ดนำเข้าที่ล้าสมัยและไม่ได้รับการวินิจฉัย จะช่วยลดการหยุดทำงานของการบำรุงรักษาลงอย่างมาก

ดาวน์โหลดเอกสารข้อมูล: GE-Mark-VIe-VIeS.pdf
