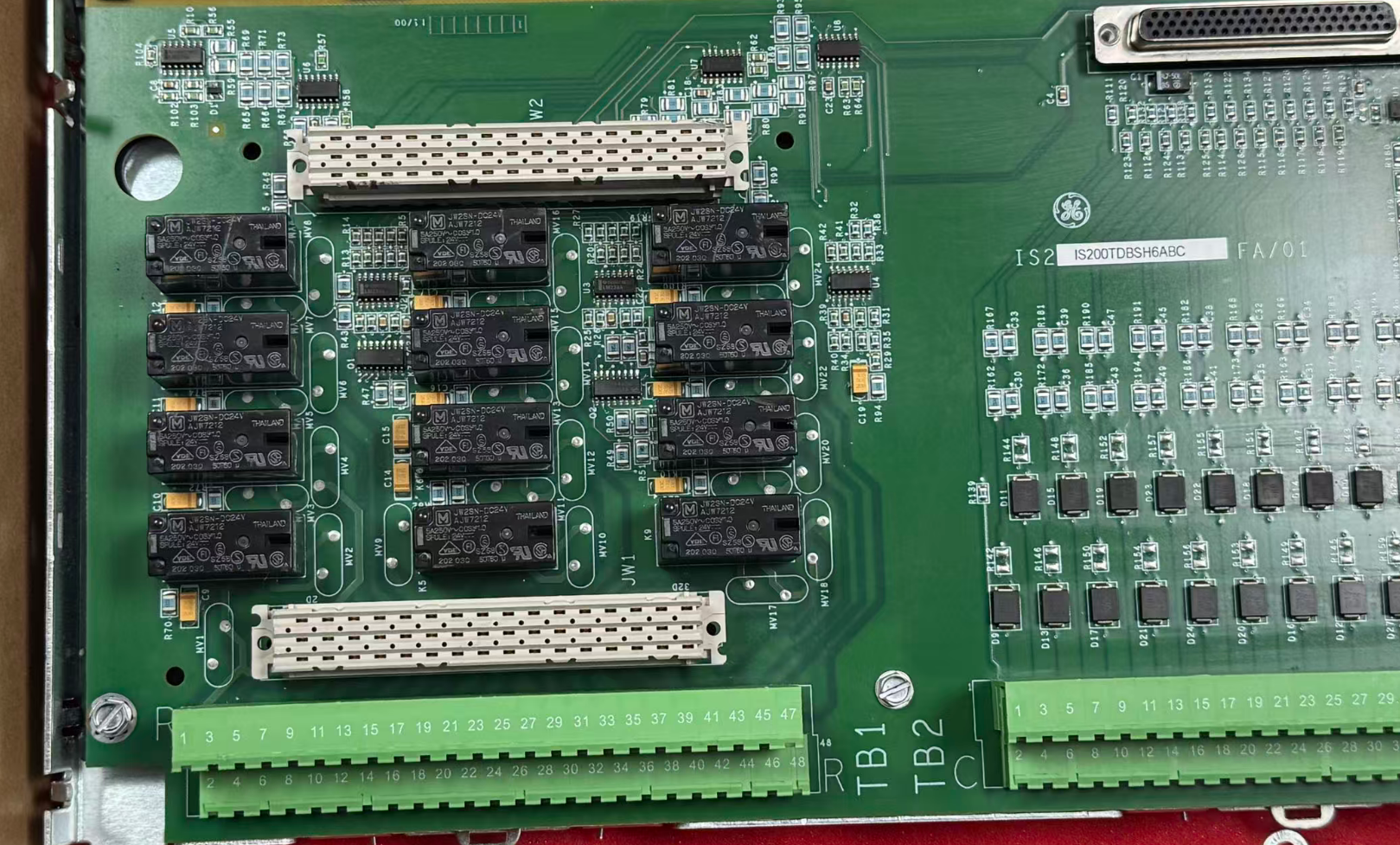

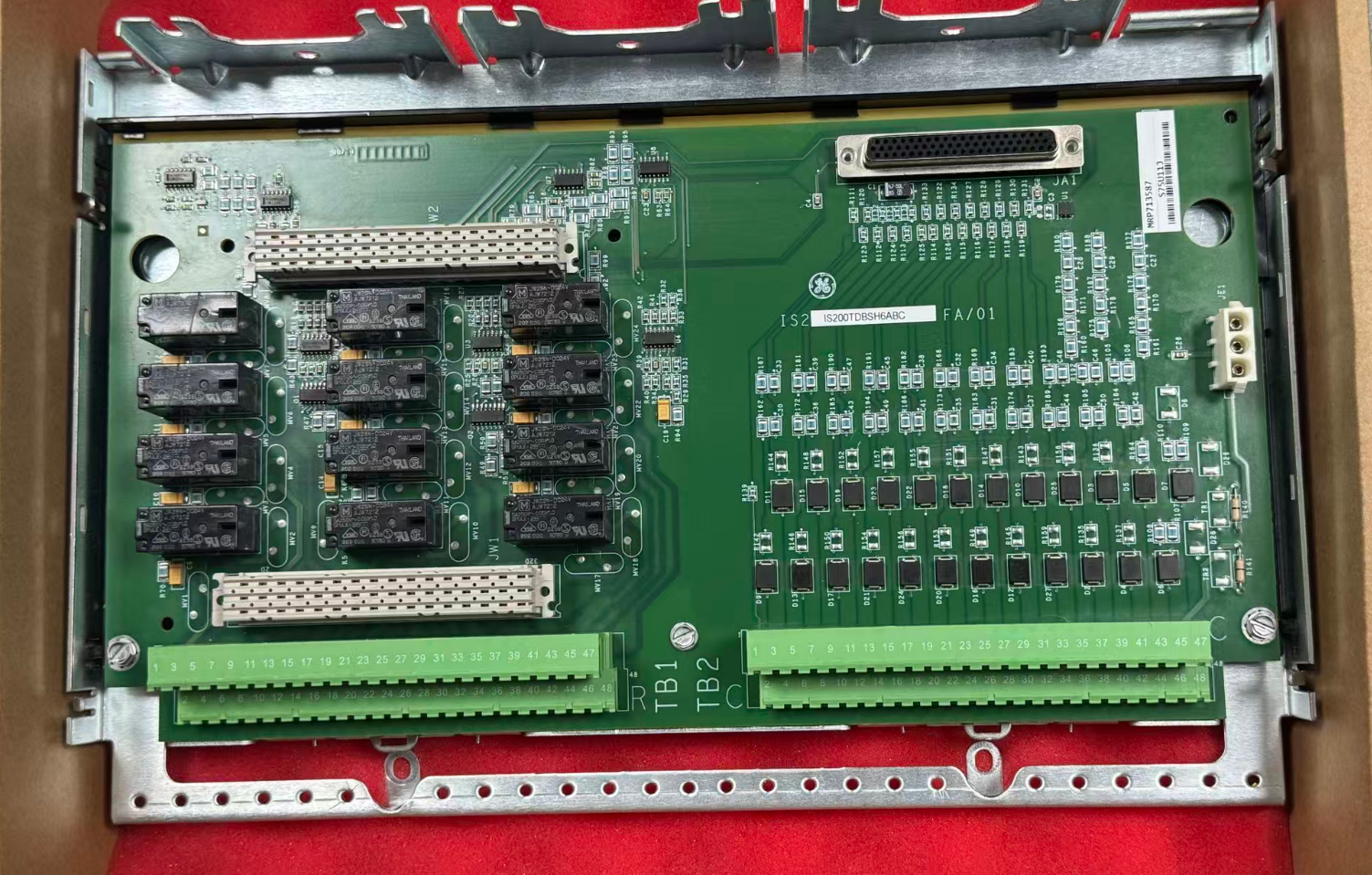

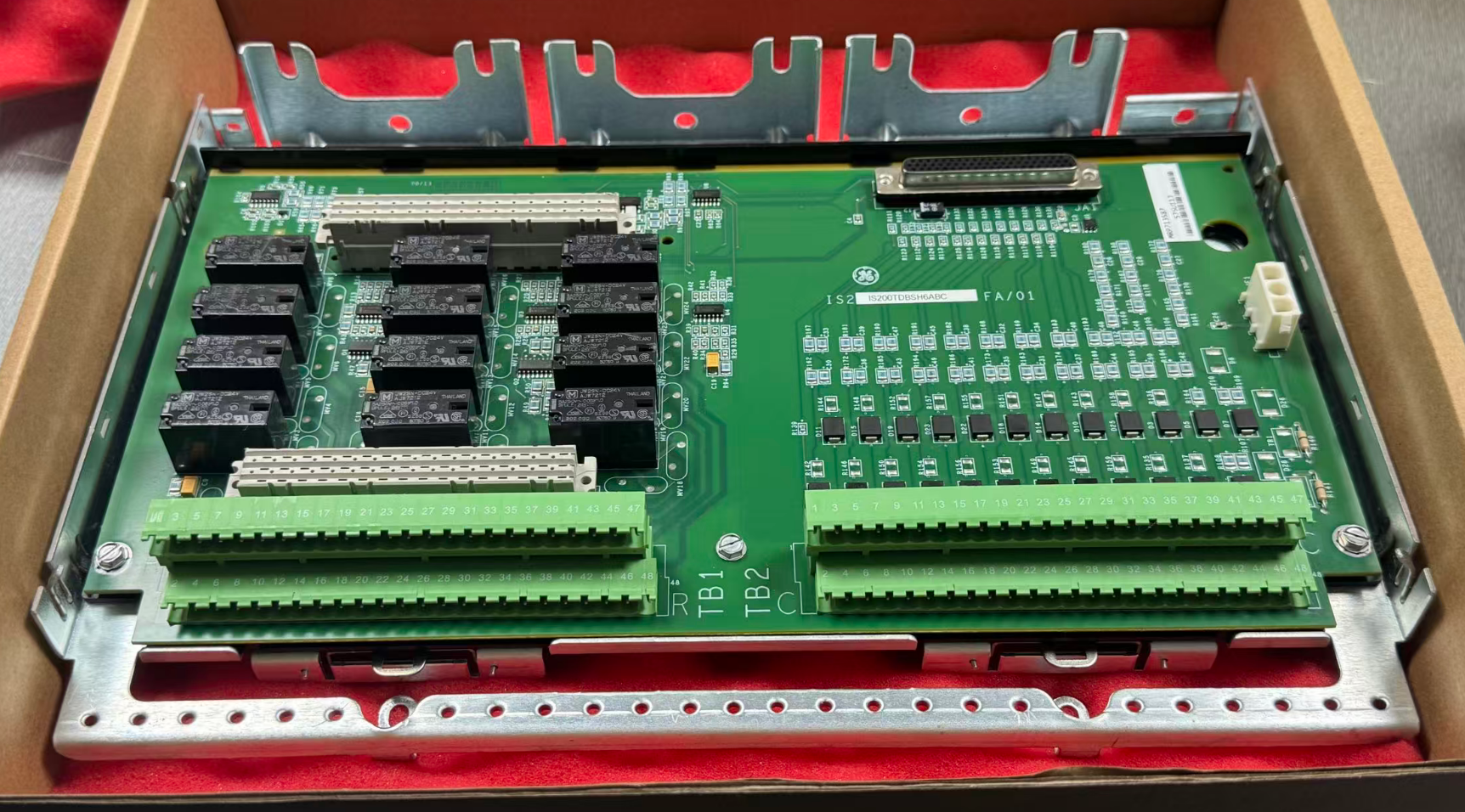

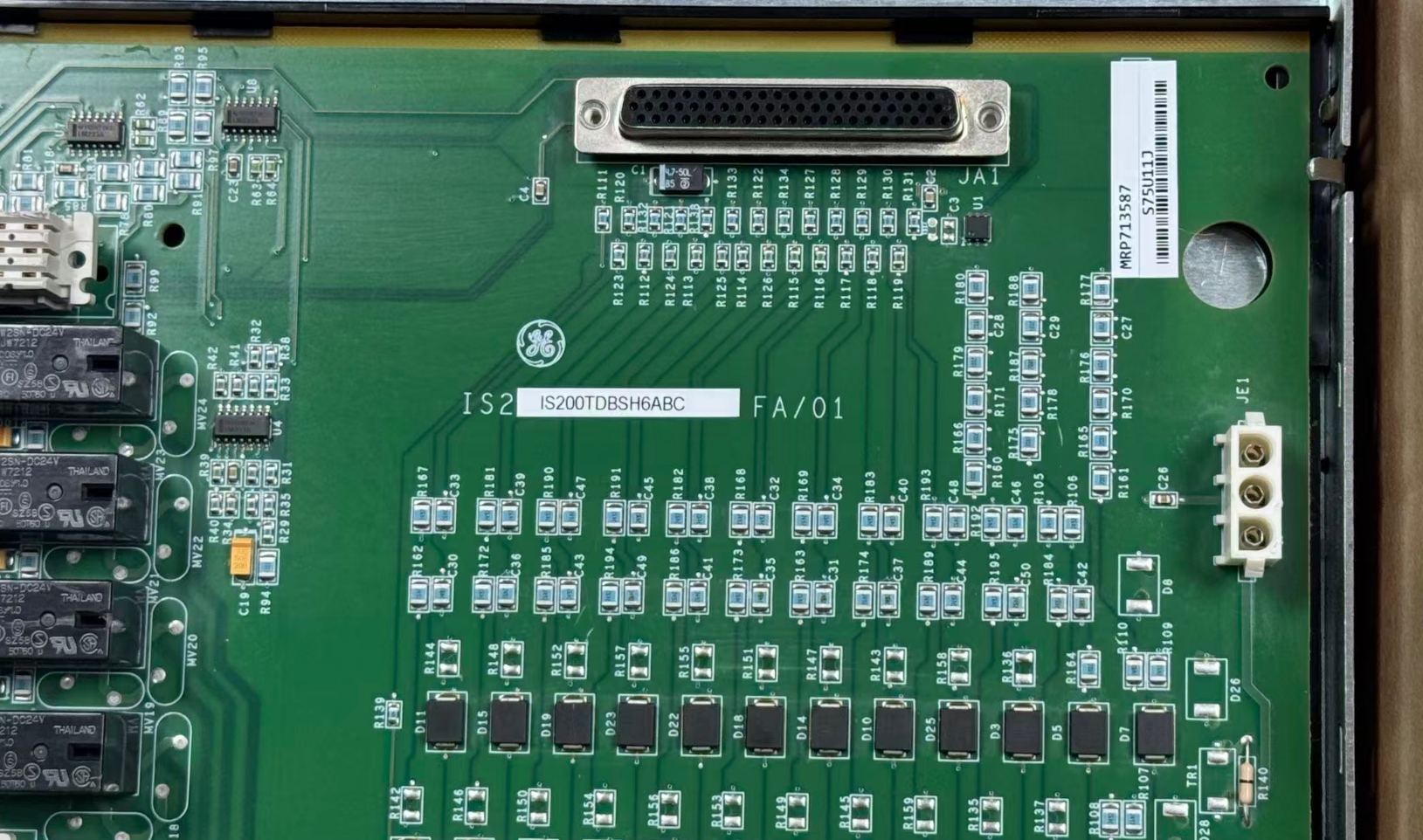

IS200TDBSH6A GE Mark VI บอร์ดเทอร์มินัล I/O Simplex แบบแยกส่วน

GE IS200TDBSH6A เป็น Discrete Simplex Terminal Board โดยใช้เป็นอินเตอร์เฟซฟิสิกอล และเชื่อมต่อสัญญาณโลจิกจากเซ็นเซอร์ที่แยกแยกจากสนามต่างๆ (เช่นสวิทช์ความดันเครื่องสลับอุณหภูมิ, และสัญญาณตําแหน่งของวาล์ว) ไปยังระบบควบคุมมันแปลงคําสั่งทางตรรกะของตัวควบคุมเป็นผลิตการติดต่อแห้งผ่านตัวเรเล่บนเครื่อง เพื่อขับเคลื่อนตัวขับเคลื่อนภายนอก เช่น วาล์วไฟฟ้าและตัวติดต่อ.

รูปแบบนี้เป็นตัวแทนที่เรียบง่ายของรุ่น TMR (Triple Modular Redundant) TDBTH6A และถูกออกแบบมาสําหรับ BOP (Balance of Plant) และวงจรช่วยที่ไม่สําคัญต่อความปลอดภัยตัวอย่างย้ายคํา "6A" เป็นสิ่งสําคัญ; มันหมายถึงความสอดคล้อง 125V DC, มีส่วนแบ่งความแรงดันและวาริสเตอร์โลหะ-ออกไซด์ (MOVs) ที่ออกแบบโดยเฉพาะสําหรับ 125V transients - แตกต่างจากรุ่น 24V (ย้าย "H2A").

• ช่องทางเข้า: 24 ช่องทาง, กลุ่มแยก (เข้ากันแบบแห้ง)
• ความดันการชื้นในระบบ: 100-145 V DC (ชื่อ 125 V DC)
• ช่องออก: 12 รีเล่ SPDT แบบ C
• ราคาติดต่อ: 0.6 A @ 125 V DC / 3.15 A @ 24 V DC / 120 V AC
• พลังงานโลจิก: +5 V DC (จากแพ็ค PDIO)
• พลังงานสนาม: ข้างนอก 125 V DC (ที่บริการโดยผู้ใช้)
• ความดันการแยก: 1500 Vrms (ช่องทางสู่พื้นหลัง)
• อุณหภูมิการทํางาน: -30°C ถึง +65°C
• ความชื้นสัมพัทธ์: 5-95% RH (ไม่ปรับความชื้น)
• การติดตั้ง: DIN rail หรือการติดตั้งบนพื้นที่เรียบ

GE-EX2000.pdf

• เป็นตัวแทนที่เรียบง่ายของรุ่น TMR รุ่นนี้กําจัดความต้องการของเครื่องมือ TMR ในวงจรที่ไม่สําคัญลดต้นทุนโดยประมาณ 50% เมื่อเทียบกับรุ่น TMR ในขณะเดียวกันลดต้นทุนตู้และคลังอะไหล่.
• มันสนับสนุนโดยตรงอุปกรณ์สนาม 125V DC ที่พบกันทั่วไปในโรงไฟฟ้า ทําให้ไม่ต้องใช้เครื่องแปลงสัญญาณภายนอกและปรับปรุงสถาปัตยกรรมระบบให้ง่ายขึ้น
• การออกแบบใช้ส่วนประกอบที่แยกแยกแทนการบูรณาการระดับสูง ให้ความยืดหยุ่นมากขึ้นในการบํารุงรักษาในอนาคตและการเปลี่ยนส่วนประกอบเฉพาะเจาะจง
• มันถูกออกแบบให้ใช้กับอุตสาหกรรมในช่วงอุณหภูมิที่กว้างขวาง มันทนต่อสภาพแวดล้อมการทํางานที่รุนแรงของโรงงานไฟฟ้า มันผ่านการทดสอบการเผาไหม้ก่อนการส่งรับประกันความน่าเชื่อถือและความทนทานสูง.
• มันสนับสนุนการแลกเปลี่ยนออนไลน์แบบร้อน และใช้ EEPROM ในเครื่อง เพื่อระบุชนิดช่องทางโดยอัตโนมัติ ทําให้สามารถเปลี่ยนบล็อกเทอร์มินัลได้ในเวลาเพียง 3 นาที

1. ตรวจสอบระยะเวลาความสมบูรณ์แบบของเคลือบที่สอดคล้องกันเพื่อป้องกันวงจรบอร์ดสั้นที่เกิดจากสารเคมีเกียร์หรือความเสียหายทางกายภาพ
2. Utilize the system's built-in hardware filtering and noise suppression diagnostic functions to regularly monitor input/output signal quality and identify potential sources of electromagnetic interference
3. ระหว่างการหยุดทํางานของอุปกรณ์ในการบํารุงรักษาตรวจสอบความแน่นของ DIN รีลคลิปหรือ skru การติดตั้งและกําจัดฝุ่นสะสมจากพื้นผิวกระดานเพื่อให้แน่ใจว่าการระบายความร้อนและการประกอบความละเอียดที่ดีที่สุด

ในโรงไฟฟ้าวงจรรวมขนาดใหญ่ ทีมวิศวกรปรับปรุงเทอร์มินัล I/O หลักให้เป็น IS200TDBTH6A เพื่อป้องกันเสียงความถี่สูงจากการกระตุ้นสัญญาณเตือนปิดเท็จ

ด้วยความสามารถในการกรองฮาร์ดแวร์ที่เหนือกว่าของหน่วยและ 12V RMS ความสามารถในการกดดันความดัน AC เสียงความถี่สูงถูกแยกออกอย่างมีประสิทธิภาพ, เพิ่มความแม่นยําในการส่งสัญญาณเป็น 100%

หลังจากการปรับปรุงโรงงานไม่เพียงแค่กําจัดความเสี่ยงของการหยุดทํางานโดยไม่วางแผนที่เกิดจากสัญญาณเตือนเท็จ แต่ยังสามารถควบคุมอุปกรณ์ช่วยเหลือได้อย่างแม่นยําการเพิ่มประสิทธิภาพและความปลอดภัยในการทํางานของหน่วยโดยทั่วไป.
