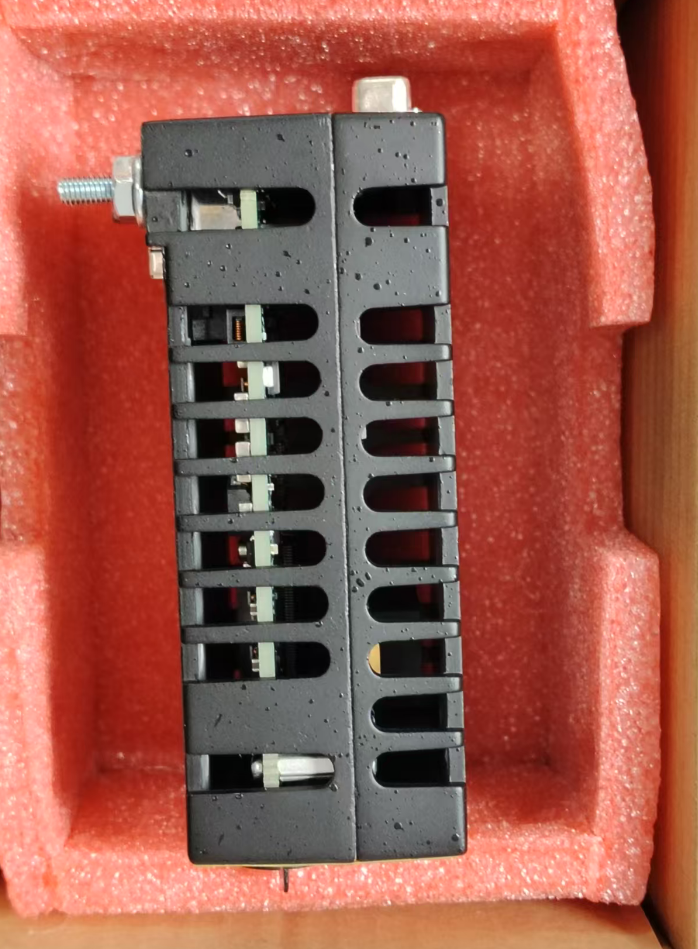

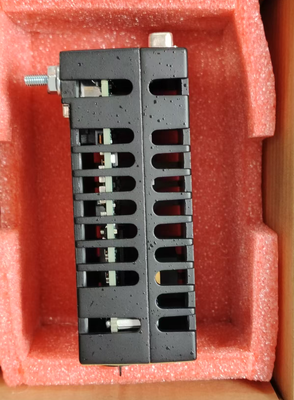

IS220YDIAS1A GE ตรา VIe

IS220YDIAS1A เป็นโมดูลอินพุตแบบแยก/สวิตช์ (I/O Pack) ที่มีความน่าเชื่อถือสูง พัฒนาโดย General Electric สำหรับระบบควบคุมและระบบความปลอดภัยเชิงฟังก์ชัน Mark VIe / Mark VIeS โมดูลนี้ส่วนใหญ่ใช้สำหรับการรับสัญญาณสวิตช์แบบหน้าสัมผัสแห้ง (dry-contact) และหน้าสัมผัสเปียก (wet-contact) จากอุปกรณ์ภาคสนามในอุตสาหกรรม และมีการใช้งานอย่างแพร่หลายในกังหันก๊าซสำหรับงานหนัก กังหันไอน้ำ และการใช้งานระบบควบคุมอัตโนมัติในอุตสาหกรรมขนาดใหญ่

ฟังก์ชันหลักของโมดูลคือการรับสัญญาณสวิตช์แบบหน้าสัมผัสแห้งจากสภาพแวดล้อมภาคสนามในอุตสาหกรรม (เช่น สถานะการเริ่ม/หยุดอุปกรณ์ ตำแหน่งเปิด/ปิดวาล์ว และสัญญาณหน้าสัมผัสข้อผิดพลาด) โมดูลจะทำการลดทอนสัญญาณรบกวนทางแม่เหล็กไฟฟ้าผ่านวงจรแยกทางไฟฟ้าในตัว แปลงสัญญาณเป็นสัญญาณดิจิทัลที่ตัวควบคุมสามารถรับรู้ได้ และส่งไปยังระบบควบคุม GE Mark VIe

• การออกแบบที่เชื่อถือได้สูง: เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง ทนทานต่อการสั่นสะเทือน ความชื้น และความผันผวนของอุณหภูมิ
• ประสิทธิภาพการตอบสนองที่รวดเร็ว: มีวงจรตรวจจับสัญญาณความเร็วสูงในตัว พร้อมเวลาตอบสนองสัญญาณ ≤ 1 มิลลิวินาที ช่วยให้จับสัญญาณสวิตช์แบบชั่วคราวระดับมิลลิวินาทีได้อย่างแม่นยำ

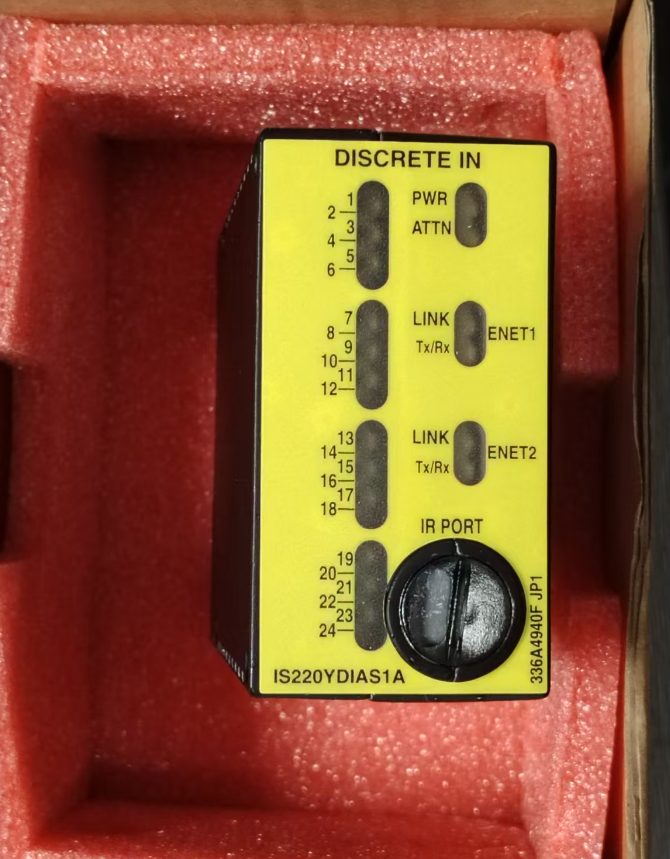

• การกำหนดค่าที่ยืดหยุ่น: แต่ละช่องมีไฟแสดงสถานะ LED แยกกัน ช่วยให้วินิจฉัยและแก้ไขปัญหาได้อย่างรวดเร็ว
• ความสามารถในการวินิจฉัยขั้นสูง: โมดูลมีฟังก์ชันการวินิจฉัยในตัวที่ครอบคลุม ซึ่งจะตรวจสอบสถานะช่องสัญญาณและสุขภาพการสื่อสารแบบเรียลไทม์
• การรับรองความปลอดภัย: ได้รับการรับรองมาตรฐาน UL และ CE ทำให้เหมาะสำหรับการใช้งานทั้งในพื้นที่อันตรายและไม่เป็นอันตราย
• การกรองที่ตั้งโปรแกรมได้ด้วยซอฟต์แวร์: กรองสัญญาณรบกวนที่เกิดจากการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรงจากอินเวอร์เตอร์และมอเตอร์ในโรงไฟฟ้าได้อย่างมีประสิทธิภาพ

1. การเตรียมการ: ตรวจสอบบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตของโมดูลใหม่ และสวมสายรัดข้อมือป้องกันไฟฟ้าสถิต (ESD Wrist Strap)

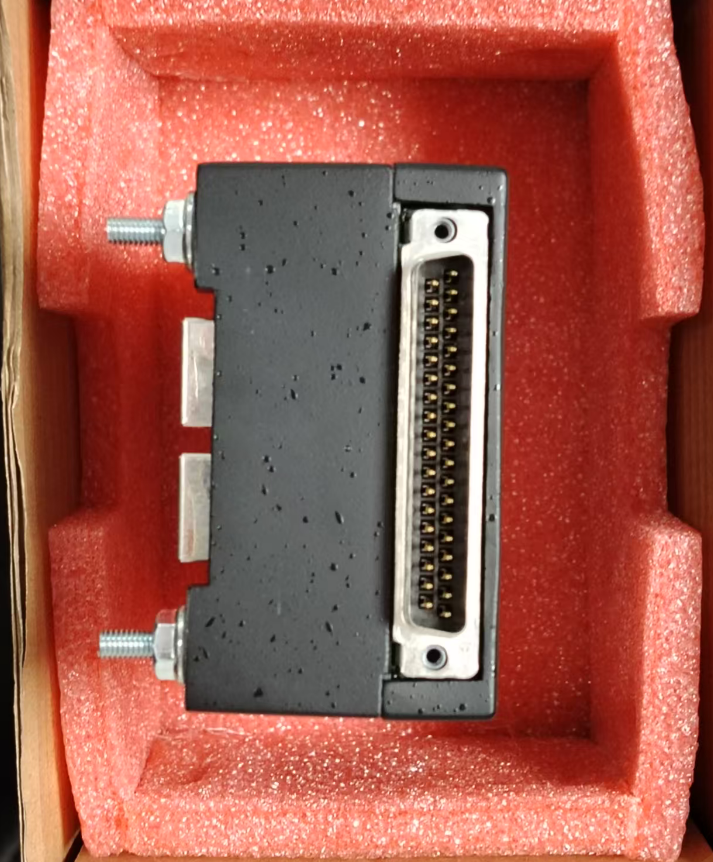

2. การจัดแนว: จัดแนวขั้วต่อ D-Sub ความหนาแน่นสูงบน IS220YDIAS1A ให้ตรงกับซ็อกเก็ตที่สอดคล้องกันบนแผงขั้วต่อ
3. การยึดและล็อค: ขันสกรูยึดที่ทั้งสองด้านของโมดูลให้แน่นพอดี เพื่อให้แน่ใจว่ามีการสัมผัสทางไฟฟ้าที่ดีและการล็อคที่แน่นหนา (หลีกเลี่ยงการขันแน่นเกินไป)

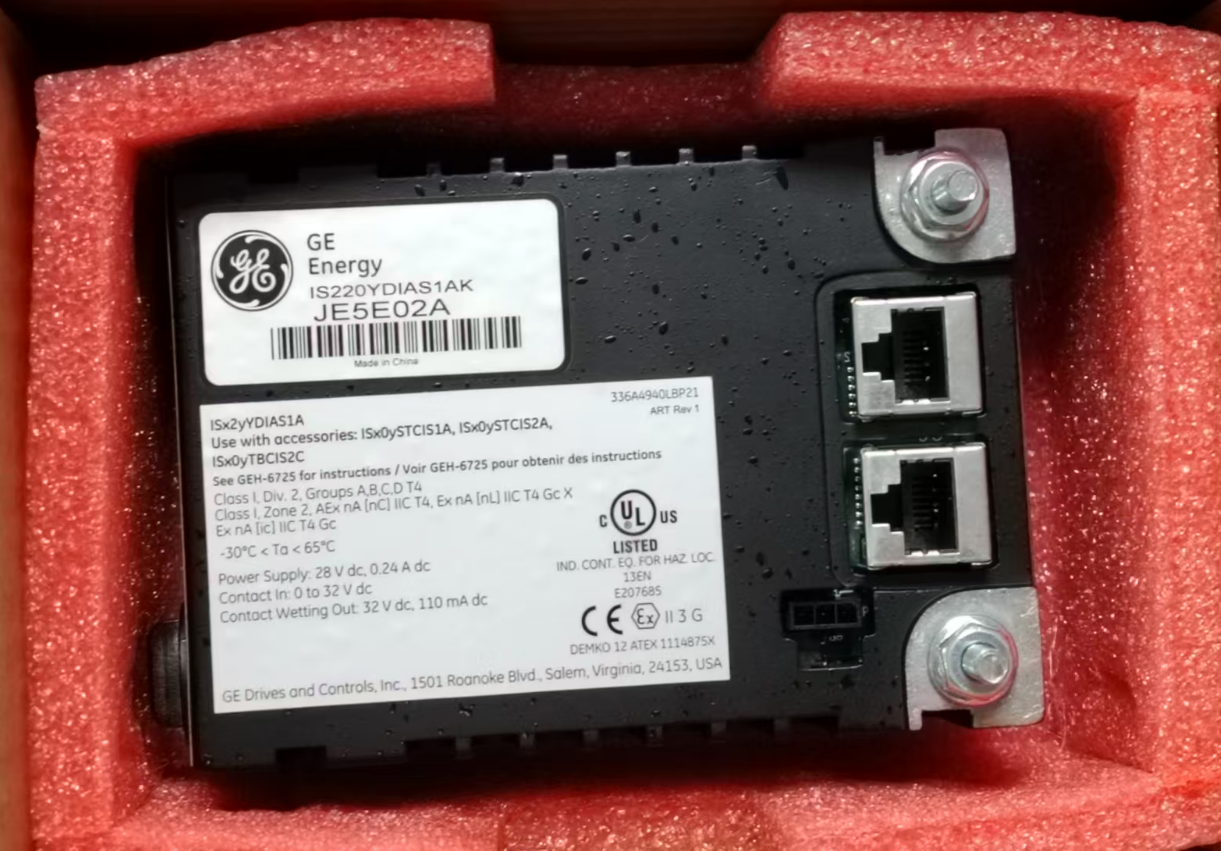

4. การเชื่อมต่อสายอีเธอร์เน็ต: เชื่อมต่อสายอีเธอร์เน็ต IONet แบบสองพอร์ตเข้ากับพอร์ต RJ-45 ที่ด้านบนของโมดูล
5. การกำหนดค่าระบบ: กำหนดค่าโมดูลใหม่ในซอฟต์แวร์การกำหนดค่า ToolboxST และปรับใช้ไฟล์การกำหนดค่า

ในระบบควบคุมกังหันไอน้ำของโรงไฟฟ้าพลังความร้อน โมดูล IS220YDIAS1A มีหน้าที่รับสัญญาณแบบแยกจากเซ็นเซอร์ต่างๆ เช่น สัญญาณหน้าสัมผัสจากสวิตช์อุณหภูมิและสวิตช์แรงดัน สัญญาณเหล่านี้สะท้อนสถานะการทำงานของอุปกรณ์ และโมดูลจะส่งสัญญาณที่รับได้ไปยังระบบควบคุมเพื่อทำการวิเคราะห์และประมวลผล

โมดูลนี้ยังสามารถควบคุมความเร็วรอบของกังหันไอน้ำ และทำงานต่างๆ เช่น การเข้าเบรก การกำหนดสถานะความร้อนโดยอัตโนมัติ การเลือกโหมดการสตาร์ท การเร่งความเร็ว และการรักษาความเร็วคงที่ที่ 3,000 รอบต่อนาที

IS220YDIAS1A มีช่องสัญญาณอินพุตกี่ช่อง?
โมดูลนี้มีช่องสัญญาณอินพุตแบบแยก 32 ช่อง

IS220YDIAS1A รองรับสัญญาณอินพุตประเภทใดบ้าง?
รองรับสัญญาณหน้าสัมผัสแห้ง (หน้าสัมผัสแบบพาสซีฟ) และหน้าสัมผัสเปียก และเข้ากันได้กับสัญญาณ PNP/NPN แบบแอคทีฟ 24V DC ช่วงแรงดันไฟฟ้าอินพุตคือ 24V DC ถึง 32V DC

ช่วงอุณหภูมิการทำงานของ IS220YDIAS1A คือเท่าใด?
ช่วงอุณหภูมิการทำงานคือ -40°C ถึง +85°C

ระยะเวลาการรับประกันสำหรับโมดูลนี้คือเท่าใด?
โดยทั่วไป ระยะเวลาการรับประกันสำหรับผลิตภัณฑ์ดั้งเดิมคือ 12 เดือน
