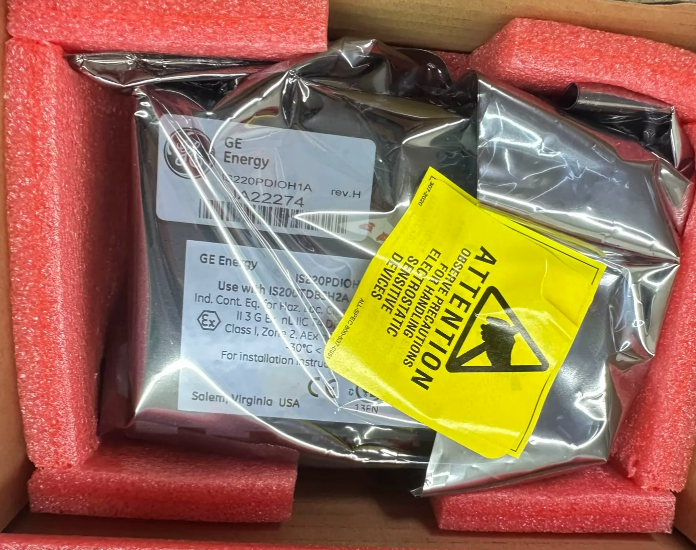

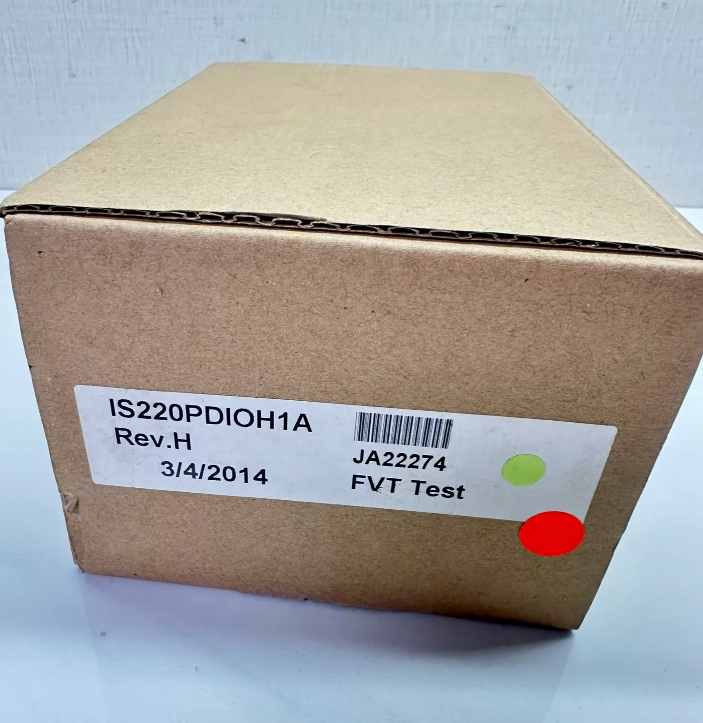

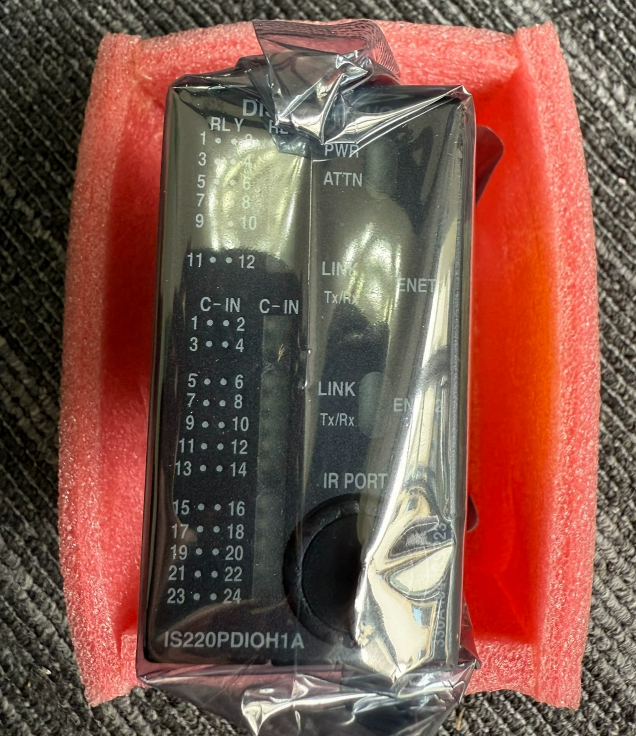

IS220PDIOH1A GE Mark VIe

• อุณหภูมิในการทำงาน: -40°C ถึง +70°C (สูงสุด +85°C สำหรับบางรุ่น)
• อุณหภูมิในการจัดเก็บ: -55°C ถึง +90°C
• ความชื้นสัมพัทธ์: 5%-95% (ไม่ควบแน่น)
• ระดับการป้องกัน: IP20
• แรงดันไฟฟ้าแหล่งจ่ายไฟ: 24 V DC (ช่วงการทำงาน: 9-36 V DC)
• การใช้พลังงาน: <4 W
• รองรับโหมดการกำหนดค่าต่างๆ รวมถึง simplex, dual redundancy และ triple redundancy (TMR)
• เข้ากันได้กับระบบ TMR และรองรับการใช้งานระดับความปลอดภัย SIL 2
• มีดีไซน์แบบ hot-swappable (หมายเหตุ: การดำเนินการต้องทำขณะปิดเครื่อง) ทำให้สามารถบำรุงรักษาหรือเปลี่ยนได้โดยไม่กระทบต่อการทำงานโดยรวม

IS220PDIOH1A เป็นโมดูลอินพุต/เอาต์พุตแบบไม่ต่อเนื่อง (I/O) ที่รวมเข้าด้วยกันสูง ออกแบบโดย GE สำหรับระบบควบคุม Mark VIe Speedtronic ซีรีส์ เป็นส่วนประกอบสำคัญของระบบควบคุมแบบกระจาย (DCS) โมดูลนี้ใช้เป็นหลักในการรับสัญญาณดิจิทัลจากอุปกรณ์ภาคสนามและส่งสัญญาณควบคุมออกไปตามคำสั่งจากระบบควบคุม ทำหน้าที่เป็นสะพานเชื่อมที่สำคัญระหว่างอุปกรณ์ภาคสนาม เช่น เซ็นเซอร์และแอคทูเอเตอร์ และระบบควบคุม
โดยทั่วไปในอุตสาหกรรมเรียกว่า "PDIO" (Discrete I/O Pack) ปรัชญาการออกแบบหลักของโมดูลคือการรวมฟังก์ชันอินพุตดิจิทัลและเอาต์พุตดิจิทัลเข้าไว้ใน PCB เดียวกัน ให้โซลูชันแบบครบวงจรสำหรับการรับข้อมูลและการควบคุมอุปกรณ์ภาคสนาม เช่น คอนแทค วาล์วโซลินอยด์ และสัญญาณเตือน มันแลกเปลี่ยนข้อมูลแบบเรียลไทม์กับคอนโทรลเลอร์ Mark VIe ผ่าน IONet Ethernet แบบ full-duplex ความเร็ว 100 Mbps สองช่องสัญญาณ ทำให้มั่นใจได้ถึงเวลาตอบสนองที่สั้นมาก

ที่โรงไฟฟ้าแห่งหนึ่ง การใช้โมดูลนี้เพื่อตรวจสอบข้อมูลประสิทธิภาพแบบเรียลไทม์จากกังหันไอน้ำ ได้ปรับปรุงระดับการตรวจสอบการดำเนินงานอย่างมีนัยสำคัญ ด้วยการรวบรวมพารามิเตอร์การทำงานต่างๆ จากกังหันไอน้ำ โมดูลนี้จึงให้การสนับสนุนข้อมูลที่แม่นยำและแบบเรียลไทม์แก่ระบบควบคุม

1. ติดตั้งแผงขั้วต่อ: ติดตั้งแผงขั้วต่อที่เลือก (TDBS หรือ TDBT) ให้แน่น
2. เสียบโมดูล: เสียบแพ็คเกจ I/O PDIO เข้ากับขั้วต่อแผงขั้วต่อโดยตรง
3. การยึดทางกล: ยึดโมดูลด้วยกลไกโดยใช้สตัดเกลียวที่อยู่ถัดจากพอร์ต Ethernet; สตัดจะเลื่อนเข้ากับตัวยึดที่ตรงกันบนบล็อกขั้วต่อ
4. การเชื่อมต่อ Ethernet: เชื่อมต่อสาย Ethernet หนึ่งหรือสองเส้น เมื่อใช้การเชื่อมต่อแบบคู่ โดยทั่วไป ENET1 จะเชื่อมต่อกับเครือข่ายของคอนโทรลเลอร์ R
5. การเชื่อมต่อพลังงาน: เชื่อมต่อขั้วต่อสายไฟแบบสามพินเข้ากับแหล่งจ่ายไฟเพื่อจ่ายไฟให้กับโมดูล
6. การกำหนดค่าซอฟต์แวร์: หากจำเป็น ให้ใช้โปรแกรม ToolboxST เพื่อกำหนดค่าแพ็คเกจ I/O
