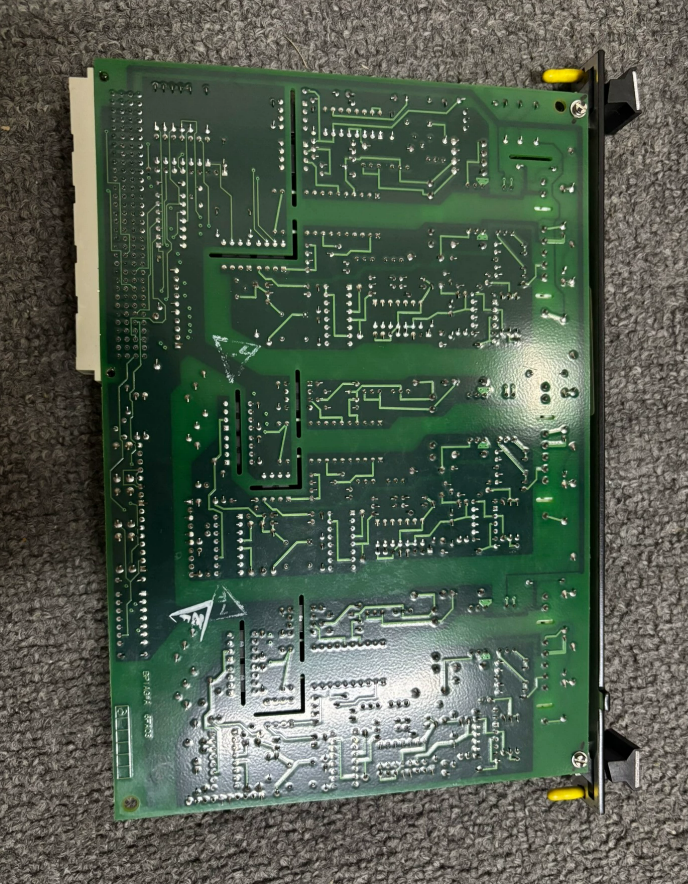

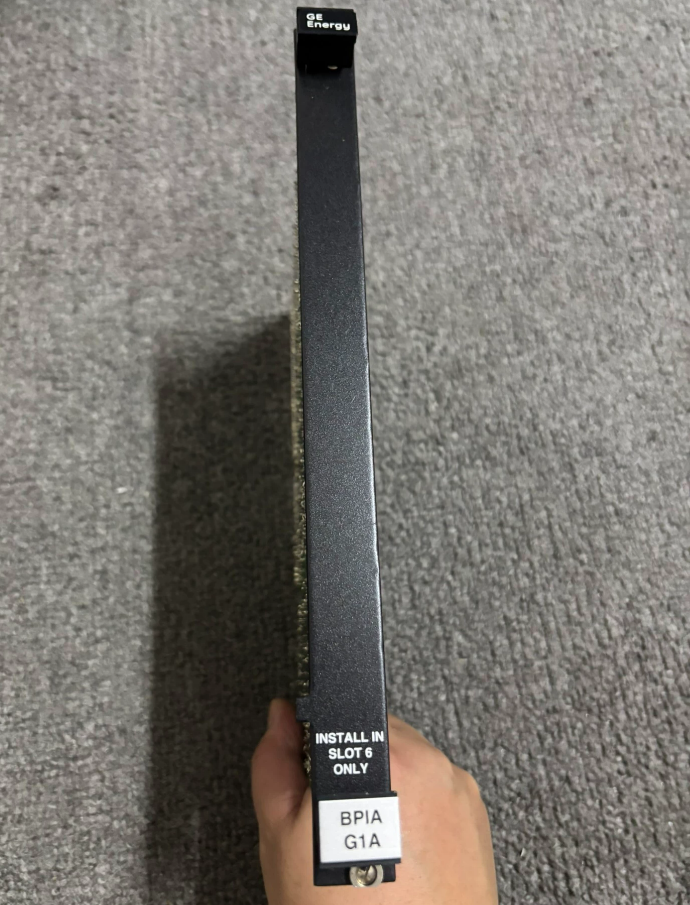

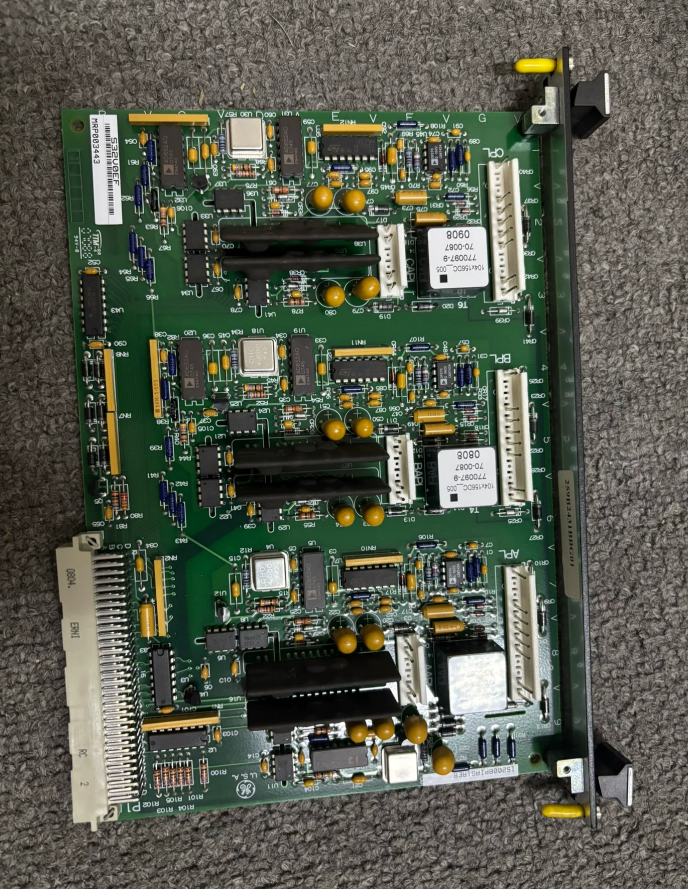

IS200BPIAG1A สัญลักษณ์ GE มาร์ค VI

GE IS200BPIAG1A เป็นบอร์ดอินเทอร์เฟซบุริดจ์บุริดจ์ (BPIA) โมดูลนี้เป็นส่วนหนึ่งของซีรีส์ผลิตภัณฑ์ Mark VI IS200 และเป็นหนึ่งในส่วนประกอบหลักในระบบควบคุมกังหันก๊าซและกังหันไอน้ำ

ทำหน้าที่เป็น "สะพาน" ระหว่างฝั่งควบคุมและฝั่งกำลัง บอร์ดนี้จะอยู่ระหว่างแร็คควบคุม VME และไดรเวอร์ IGBT แบบสามเฟส และรับผิดชอบในการแปลงสัญญาณพัลส์ PWM ของระบบควบคุมให้เป็นสัญญาณเกตไดรฟ์ที่สามารถขับเคลื่อนโมดูล IGBT กำลังสูงได้

บอร์ดนี้รวมอินพุตแอนะล็อกที่กำหนดค่าได้ 8 อินพุตเข้ากับอินเทอร์เฟซเกตไดรฟ์ IGBT แบบสามเฟส และได้รับการอธิบายอย่างชัดเจนในอุตสาหกรรมว่าเป็นส่วนผสมของ "เส้นประสาทรับความรู้สึก" และ "ผู้บัญชาการเฟส" ของอินเวอร์เตอร์

ในระบบ Mark VI บอร์ดนี้มักจะทำหน้าที่เป็นตัวควบคุมหลักหรือโมดูลประมวลผลหลักของแร็ค ทำหน้าที่เป็น "สมอง" และศูนย์กลางการสื่อสารของแร็คควบคุม จัดการโมดูล I/O ทั้งหมดภายในแร็ค ดำเนินการลอจิกการควบคุม และแลกเปลี่ยนข้อมูลกับแร็คอื่น ๆ ผ่านเครือข่ายความเร็วสูง

• ประเภทผลิตภัณฑ์: บอร์ดอินเทอร์เฟซแขนสะพานแบบกำหนดเอง (อินพุตแอนะล็อก + ไดรเวอร์ IGBT)
• ซีรีส์: GE Speedtronic Mark VI
• แหล่งจ่ายไฟหลัก: 24V DC ±10%, ≤1.5A
• ความละเอียด: 16 บิต
• ความถี่สวิตชิ่ง: 0-25 kHz
• แรงดันไฟฟ้าฉนวน: 2500 Vrms (หลัก ↔ รอง)
• เวลาตอบสนองต่อความผิดพลาด: ≤300 µs
• จุดทดสอบ: 29
• อุณหภูมิในการทำงาน: -40°C ถึง +70°C
• อุณหภูมิในการจัดเก็บ: -45°C ถึง +85°C

IS200BPIAG1A ได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง และเหมาะอย่างยิ่งสำหรับการใช้งานดังต่อไปนี้:

• การผลิตไฟฟ้า: ระบบควบคุมกังหันก๊าซ: ใช้สำหรับการควบคุมไดรฟ์และการตรวจสอบกังหันก๊าซ
• ระบบควบคุมกังหันไอน้ำ: เหมาะสำหรับระบบผลิตไฟฟ้ากังหันไอน้ำอุตสาหกรรม
• โรงไฟฟ้าพลังงานความร้อนร่วม: โมดูลนี้ถูกนำมาใช้เพื่อติดตามการเปลี่ยนแปลงอุณหภูมิในตลับลูกปืนเสริมที่โรงไฟฟ้าพลังงานความร้อนร่วมขนาด 400 เมกะวัตต์
• ระบบไฟฟ้าสำรองของโรงไฟฟ้านิวเคลียร์: ใช้สำหรับการตรวจสอบอุณหภูมิน้ำมันหล่อลื่น

IS200BPIAG1A รวมสัญญาณสี่ประเภท ได้แก่ กระแสไฟฟ้า แรงดันไฟฟ้า RTD และเทอร์โมคัปเปิล ไว้ในหน่วยเดียว ด้วยการจ่ายไฟเซ็นเซอร์ DC 24V ในตัว จึงไม่จำเป็นต้องใช้ตัวแปลงภายนอกและแหล่งจ่ายไฟกระตุ้น ช่วยลดความซับซ้อนของสถาปัตยกรรมระบบและการเดินสายภาคสนามได้อย่างมาก

ความแม่นยำในการรับข้อมูลที่ ≤±0.05% FS ร่วมกับฟิลเตอร์ Low-pass Butterworth อันดับที่ 4 ช่วยให้มั่นใจในคุณภาพสัญญาณภายใต้สภาวะการทำงานที่ซับซ้อน การสื่อสาร Backplane แบบ Redundant 1 Gbps ช่วยให้มั่นใจได้ว่าการส่งข้อมูลจะไม่หยุดชะงัก เมื่อรวมกับช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -40°C ถึง +70°C และการออกแบบป้องกันการรบกวน อุปกรณ์นี้มีค่า MTBF เกิน 100,000 ชั่วโมง

เหมาะสำหรับการใช้งานในอุตสาหกรรม เช่น การแปรรูปทางเคมี การผลิตไฟฟ้า และพลังงานลม ที่ต้องการความแม่นยำในการรับข้อมูลที่เข้มงวดและการทำงานอย่างต่อเนื่อง จึงเป็นโซลูชันที่ต้องการสำหรับระบบควบคุมกระบวนการที่มีความน่าเชื่อถือสูง
