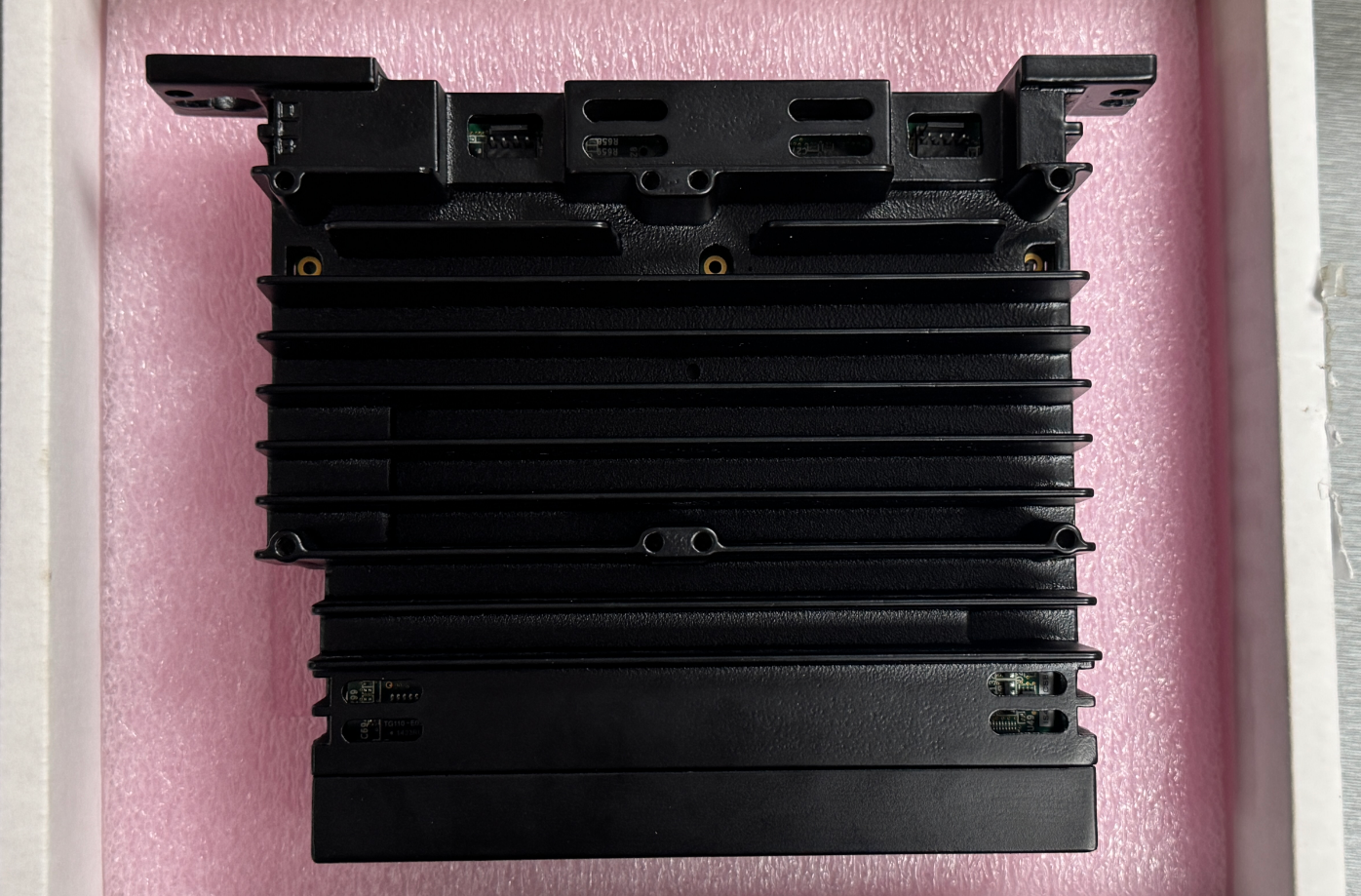

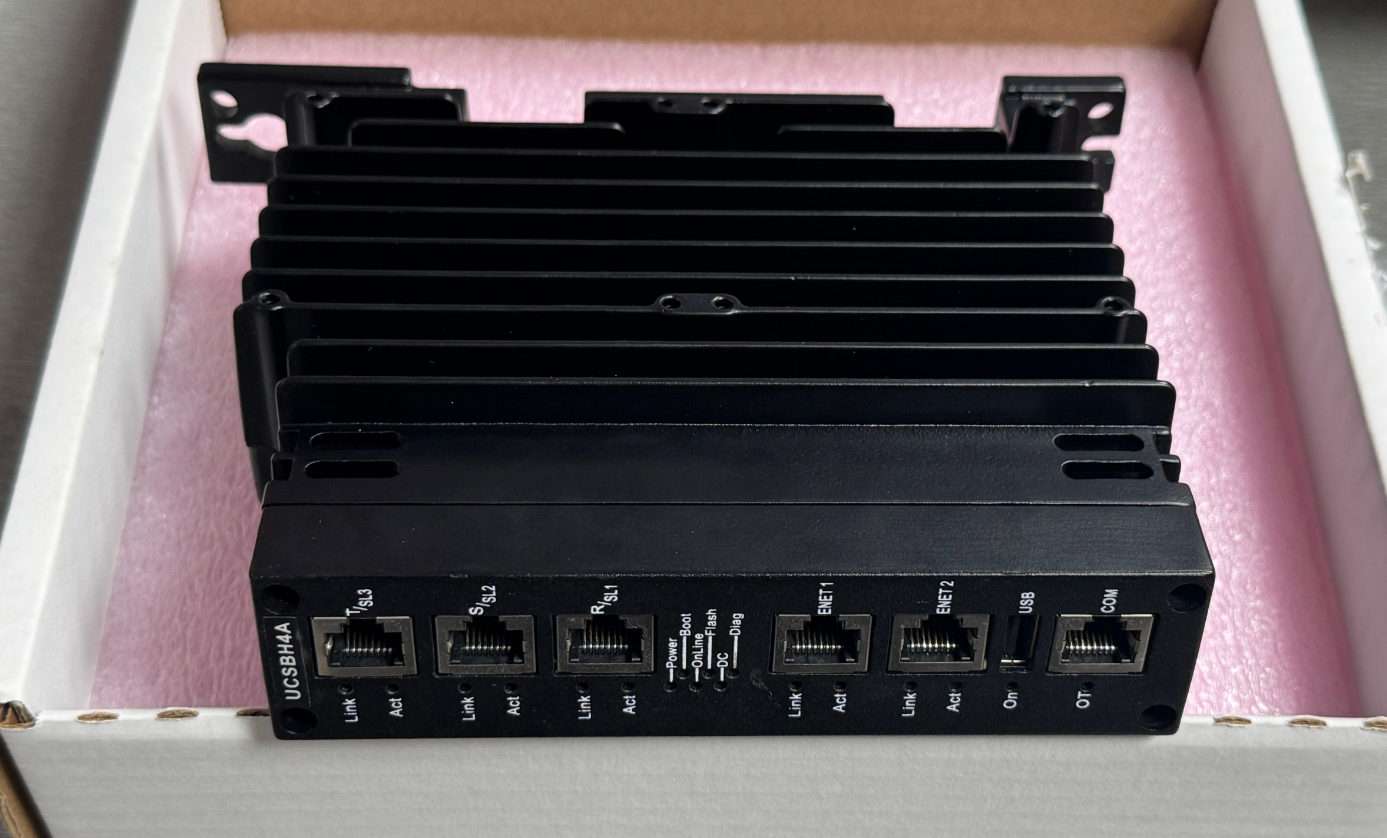

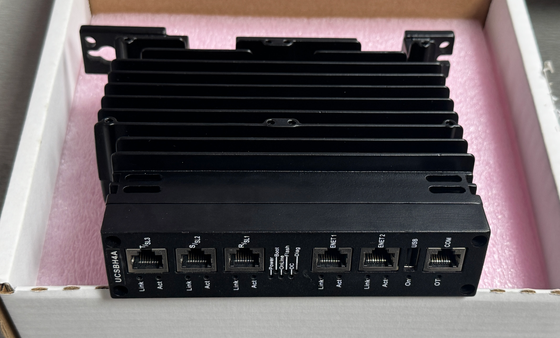

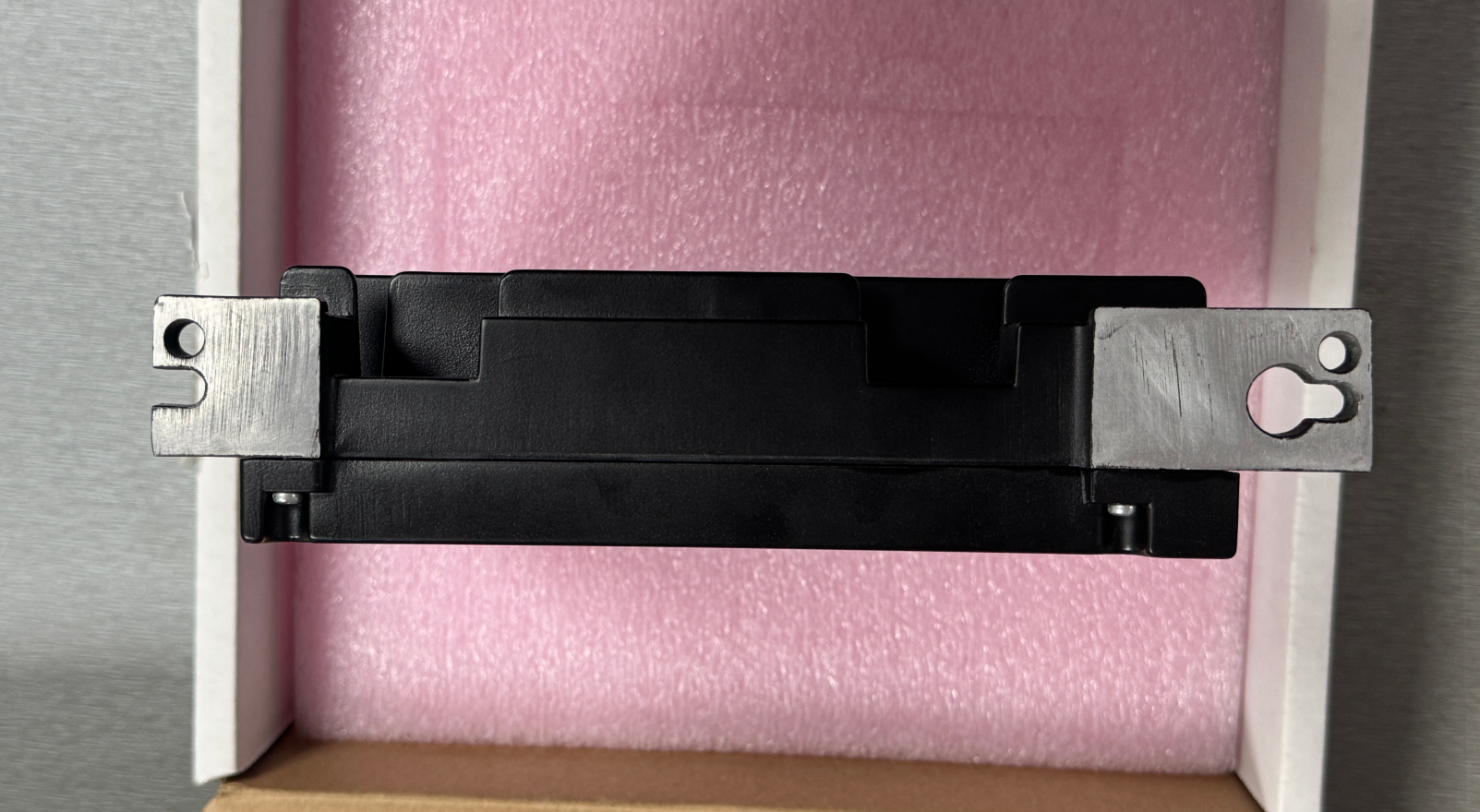

IS420UCSBH4A GE Mark VIe

IS420UCSBH4A เป็นโมดูลควบคุม UCSB (Universal Control Station Board) ซึ่งเป็นส่วนหนึ่งของระบบควบคุมกังหัน GE Mark VIe ซีรีส์ ตัวควบคุมนี้เป็นหนึ่งในส่วนประกอบหลักของระบบควบคุมแบบกระจาย (DCS) Mark VIe และ Mark VIeS และได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานควบคุมแบบเรียลไทม์ในกังหันก๊าซ กังหันไอน้ำ การผลิตไฟฟ้าแบบวงจรผสม และระบบผลิตและควบคุมไฟฟ้า เช่น EX2100e และ LS2100e

ในฐานะ "แกนประมวลผล" ของแพลตฟอร์ม Mark VIe โมดูลนี้มีการออกแบบแบบโมดูลเดียวและไม่มี I/O ในตัว แต่ทำหน้าที่เป็นโหนดประมวลผลล้วนที่สื่อสารกับโมดูล I/O ระยะไกลผ่าน IONet (Industrial Ethernet) โดยเฉพาะ สถาปัตยกรรมนี้บรรลุ "การแยกทางกายภาพของการประมวลผลและ I/O" ทำให้ระบบมีความยืดหยุ่นและความน่าเชื่อถือสูงขึ้น ตัวควบคุมนี้เหมาะสำหรับการใช้งานในพื้นที่อันตรายและไม่เป็นอันตราย และได้รับการรับรองตามมาตรฐาน UL E207685 และ UL DEMKO 12 ATEX 1114875X

• โปรเซสเซอร์: 1066 MHz Intel EP80579
• หน่วยความจำ: 256 MB DDR2 SDRAM + 2 GB NAND flash memory
• ระบบปฏิบัติการ: ระบบปฏิบัติการมัลติทาสกิ้งแบบเรียลไทม์ QNX Neutrino
• อินเทอร์เฟซการสื่อสาร: พอร์ต Ethernet 5 พอร์ต 10/100 Mbps (3 IONet, 2 UDH)
• อินพุตพลังงาน: 24/28 VDC (รองรับอินพุตพลังงานสำรอง)
• อุณหภูมิการทำงาน: -30°C ถึง +65°C (การออกแบบอุณหภูมิที่กว้าง)
• อุณหภูมิการจัดเก็บ: -40°C ถึง +85°C

ในโรงไฟฟ้าขนาดใหญ่ กังหันไอน้ำและกังหันก๊าซมักใช้ตัวควบคุมระดับบนสุด ในขณะที่ระบบเสริม เช่น การบำบัดน้ำและการจัดการถ่านหินจะให้ความสำคัญกับความคุ้มค่า โรงไฟฟ้าแห่งนี้ได้นำ IS420UCSBH4A มาใช้เป็นโซลูชันการควบคุมหลักสำหรับระบบเสริม โดยควบคุมต้นทุนได้อย่างมีประสิทธิภาพพร้อมทั้งรับประกันความน่าเชื่อถือ
