IS200SRTDH2A GE ตรา VIe
| สถานที่กำเนิด | สหรัฐอเมริกา |
|---|---|
| ชื่อแบรนด์ | GE |
| ได้รับการรับรอง | Certificate of Origin |
| หมายเลขรุ่น | IS200SRTDH2A |
| เอกสาร | GE-Mark-VIe-VIeS.pdf |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | $3700 |
| รายละเอียดการบรรจุ | บรรจุกล่องเดิม |
| เวลาการส่งมอบ | 5-7 วัน |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 1-99 ชิ้น / 3-5 วัน |
รายละเอียดสินค้า
| ยี่ห้อ | จีอี | หมายเลขโมดูล | IS200SRTDH2A |
|---|---|---|---|
| แคตตาล็อก | มาร์ค วี | ราคาขาย | 3700 ดอลลาร์ |
| เงื่อนไข | ในสต็อก | ต้นทาง | สหรัฐอเมริกา |
| เวลานำ | 3-5 วันทำการ | การรับประกัน | 1 ปี |
| น้ำหนัก | 1กก | ||
| เน้น | 8 อินพุต RTD บอร์ดเทอร์มินัลอินพุต RTD,การรับรองความปลอดภัย SIL 2 โมดูล GE Mark VIe,บอร์ดตรวจสอบอุณหภูมิแบบแยก 1500 VAC |
||
รายละเอียดสินค้า

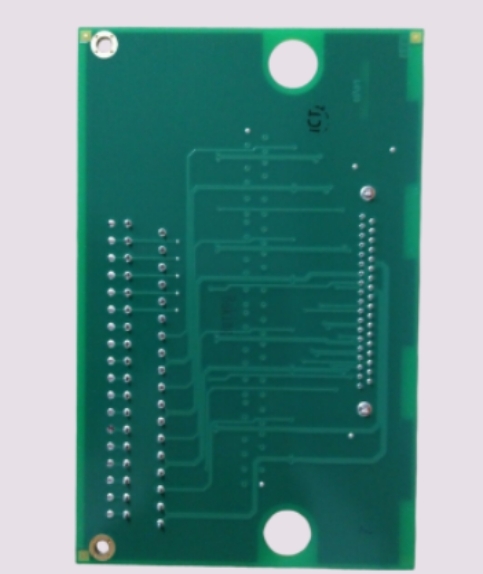

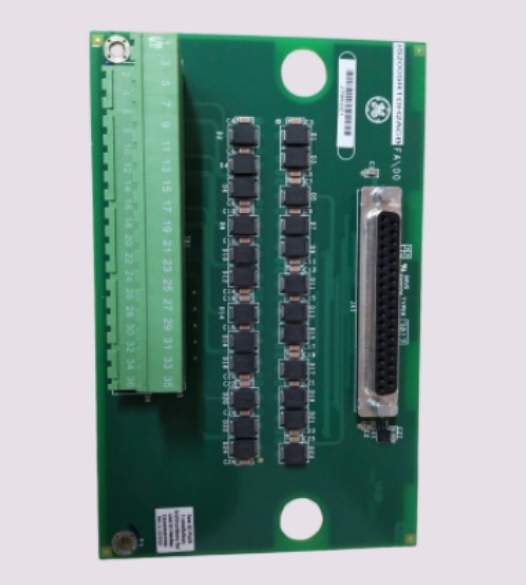

IS200SRTDH2A GE Mark VIe
ภาพรวมผลิตภัณฑ์
GE IS200SRTDH2A เป็นบอร์ดเทอร์มินัลอินพุต RTD (Resistance Temperature Detector) ขนาดกะทัดรัดที่ออกแบบโดย General Electric โดยเฉพาะสำหรับระบบควบคุมกังหันซีรีส์ Mark VI / Mark VIe บอร์ดนี้ทำหน้าที่เป็นส่วนประกอบหลักในการประมวลผลสัญญาณ ให้การตรวจสอบอุณหภูมิที่มีความแม่นยำสูงสำหรับอุปกรณ์ที่สำคัญ รวมถึงกังหันก๊าซ กังหันไอน้ำ และคอมเพรสเซอร์
บอร์ดนี้เป็นเวอร์ชัน simplex ของบอร์ดเทอร์มินัล RTD Mark VI มีการออกแบบ PCB เกรดอุตสาหกรรมและมีความทนทานต่อการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่ยอดเยี่ยม บอร์ดรองรับการกำหนดค่า simplex, duplex และ triple redundancy (TMR) ทำให้สามารถปรับใช้ได้อย่างยืดหยุ่นตามข้อกำหนดความน่าเชื่อถือของระบบ
คุณสมบัติหลัก
- จำนวนช่องสัญญาณ: อินพุต RTD 8 ช่อง (บางแหล่งระบุว่ารองรับ 16 ช่องสัญญาณแบบ 3 สาย)
- ประเภทอินพุต: Pt100, Pt1000, Cu10, Ni120 ฯลฯ (เลือกได้ด้วยซอฟต์แวร์)
- ช่วงการวัด: -200 °C ถึง +850 °C
- กระแสวัด: แหล่งกระแสคงที่ 1 mA
- ความละเอียด: 0.1 °C (ADC ภายใน 16 บิต)
- ความแม่นยำ: ±0.1% ของค่าที่อ่านได้ ±0.1 °C (ทั่วไป)
- แรงดันฉนวน: ช่องสัญญาณต่อระบบ 1500 VAC; ช่องสัญญาณต่อช่องสัญญาณ 500 VAC
- อุณหภูมิใช้งาน: -30 °C ถึง +65 °C (บางรุ่น: -40 °C ถึง +85 °C)
- การติดตั้ง: ติดตั้งบนราง DIN หรือแผงควบคุม
- การรับรอง: CE, UL, IP20
ข้อมูลจำเพาะผลิตภัณฑ์
| ชื่อแบรนด์ | General Electric |
| รุ่น | IS200SRTDH2A |
| แคตตาล็อก | Mark VIe |
| น้ำหนักรวม | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก. |
| ขนาดบรรจุภัณฑ์ | 16 ซม. x 16 ซม. x 12 ซม. |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา |
| รหัส HS | 8537101190 |
| ระยะเวลารอคอยสินค้า | มีในสต็อก |
| ท่าเรือขนส่ง | เซียะเหมิน |
| การชำระเงิน | T/T |
| ราคาขาย | $3700 |
| การรับประกัน | 12 เดือน |
| ระยะเวลารอคอยสินค้า | 3-5 วันทำการ |
| พันธมิตรผู้จัดส่ง | DHL, UPS, TNT, FedEx และ EMS |
ข้อได้เปรียบของผลิตภัณฑ์
การรับรองความปลอดภัย SIL 2
ความแม่นยำของ IS200SRTDH2A ได้รับการรับรองตาม IEC 61508-3 SIL 2 ทำให้เหมาะสำหรับการใช้งานด้านความปลอดภัยที่สำคัญ
อินพุต RTD ซ้ำซ้อนและการวินิจฉัยตนเอง
แต่ละช่องสัญญาณรองรับการเชื่อมต่อ RTD ซ้ำซ้อนและทำการทดสอบตัวเองในตัว (BIST) ทุกๆ 100 ms เพื่อตรวจสอบสุขภาพของเซ็นเซอร์และวงจร
เกณฑ์อุณหภูมิเกินที่ตั้งโปรแกรมได้
สามารถตั้งค่าเกณฑ์อุณหภูมิเกินที่ตั้งโปรแกรมได้สองค่าต่อช่องสัญญาณสำหรับฟังก์ชันการเตือนและการปิดระบบ
ภูมิคุ้มกันสัญญาณรบกวนสูงและความปลอดภัยทางไฟฟ้า
ฉนวน 2000 Vrms ป้องกันไม่ให้แรงดันไฟฟ้าสูงชั่วขณะสร้างความเสียหายให้กับส่วนประกอบภายในหรือแพร่กระจายไปยังชั้นควบคุมแรงดันไฟฟ้าต่ำ
สถาปัตยกรรมความซ้ำซ้อนที่ยืดหยุ่น
รองรับการกำหนดค่าความซ้ำซ้อนแบบเดี่ยว, คู่ และสามเท่า พร้อมขั้วต่อสายเคเบิล 37 พินคู่ เพื่อลดจุดที่เกิดความล้มเหลวเพียงจุดเดียว
สภาพแวดล้อมที่เหมาะสม
- การผลิตไฟฟ้า: การตรวจสอบอุณหภูมิสำหรับกังหันก๊าซ กังหันไอน้ำ และหน่วยผลิตไฟฟ้าขนาดใหญ่
- อุตสาหกรรมน้ำมันและก๊าซ: การตรวจสอบอุณหภูมิสำหรับหน่วยคอมเพรสเซอร์และสถานีสูบน้ำ
- พลังงานลม: ตู้ควบคุมหลักกังหันลม Mark VIe พร้อมการเคลือบป้องกันสำหรับสภาพแวดล้อมที่รุนแรง
- ห้องเครื่องยนต์เรือ: ติดตั้งโดยตรงในสภาพแวดล้อมที่รุนแรง เช่น ห้องเครื่องยนต์เรือ
- อุตสาหกรรมโลหะและเคมี: การวัดอุณหภูมิที่มีความแม่นยำสูงสำหรับกระบวนการทางอุตสาหกรรมต่างๆ
- สภาพแวดล้อมภายนอกอาคารและสภาพแวดล้อมที่รุนแรง: หม้อแปลงสถานีภายนอกอาคาร, ตู้จ่ายไฟแรงสูงพร้อมฉนวน 1500 VAC
กรณีศึกษา
ที่โรงไฟฟ้าพลังความร้อนขนาด 600 MW, IS200SRTDH2A ถูกใช้เพื่อตรวจสอบอุณหภูมิของขดลวดสนามของเครื่องกำเนิดไฟฟ้า ความแม่นยำระดับ SIL 2 ที่ ±0.1 °C ทำให้โมดูลสามารถตรวจจับอุณหภูมิที่เพิ่มขึ้น 0.5°C ซึ่งเป็นสัญญาณเตือนล่วงหน้าของการเกิดความร้อนสูงเกินไป เมื่อตรวจพบอุณหภูมิที่เพิ่มขึ้นผิดปกติ โมดูลจะสั่งให้พัดลมระบายความร้อนเริ่มทำงานภายใน 1 วินาทีผ่าน IS200SPROH1 และดำเนินการผ่าน IS200SRLYH2A ทำให้สามารถเข้าแทรกแซงก่อนที่อุปกรณ์จะเสียหายได้
คำถามที่พบบ่อย
IS200SRTDH2A รองรับอินพุต RTD กี่ช่อง?
IS200SRTDH2A รองรับอินพุต RTD 8 ช่อง เอกสารบางส่วนระบุว่ารองรับการกำหนดค่า RTD แบบ 16 ช่องสัญญาณ 3 สาย
รองรับเซ็นเซอร์ RTD ประเภทใดบ้าง?
รองรับหลากหลายประเภท รวมถึง Pt100, Pt1000, Cu10 และ Ni120 ซึ่งสามารถเลือกและกำหนดค่าผ่านซอฟต์แวร์ได้
IS200SRTDH2A รองรับการกำหนดค่าการเดินสาย RTD แบบใดบ้าง?
รองรับการกำหนดค่า RTD แบบ 2 สาย, 3 สาย และ 4 สาย และมีระบบชดเชย 3 สาย/4 สายอัตโนมัติ
ระยะเวลาการรับประกันสำหรับโมดูลนี้คือเท่าใด?
โดยทั่วไป ระยะเวลาการรับประกันสำหรับผลิตภัณฑ์ดั้งเดิมคือ 12 เดือน
