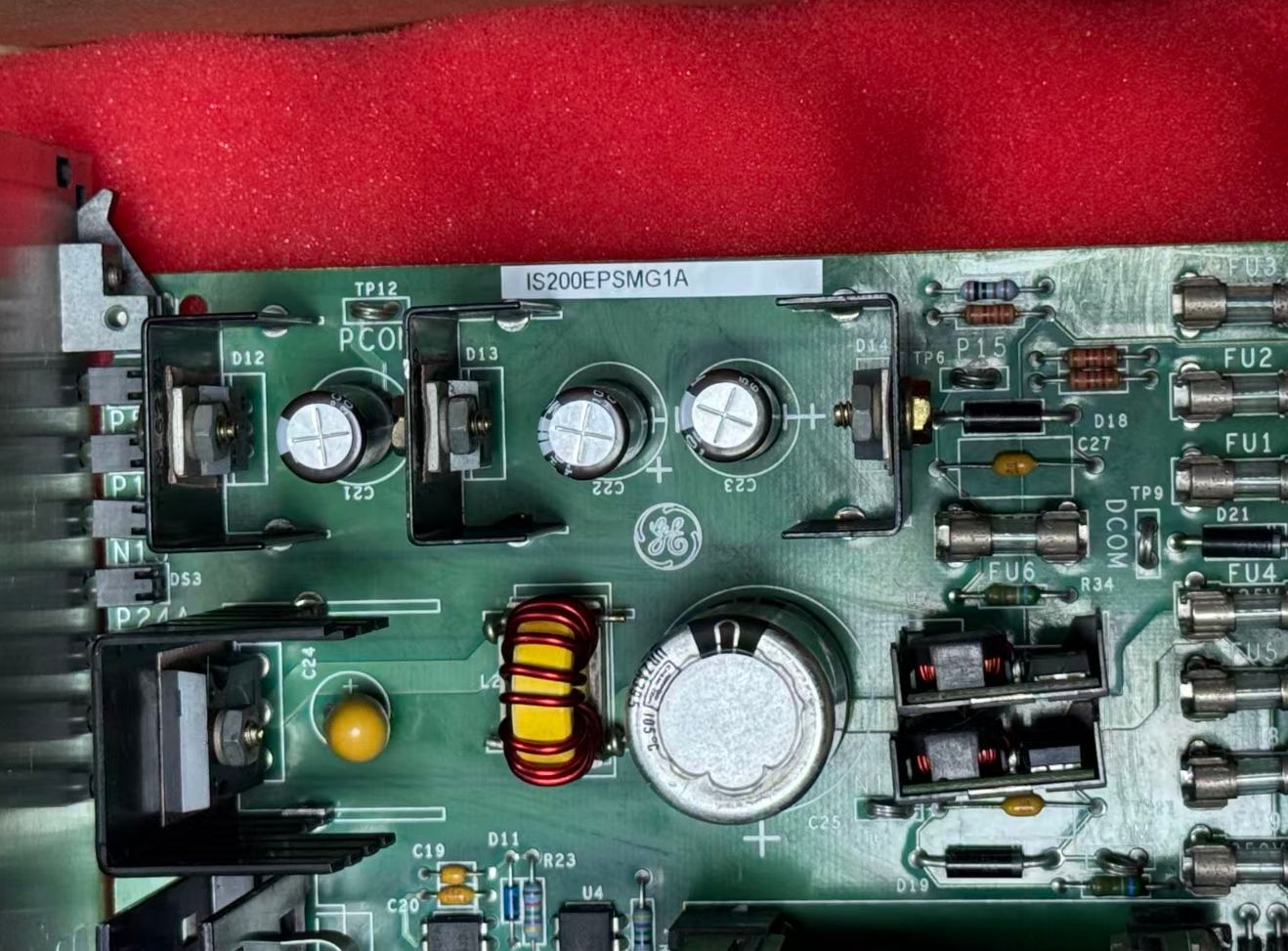

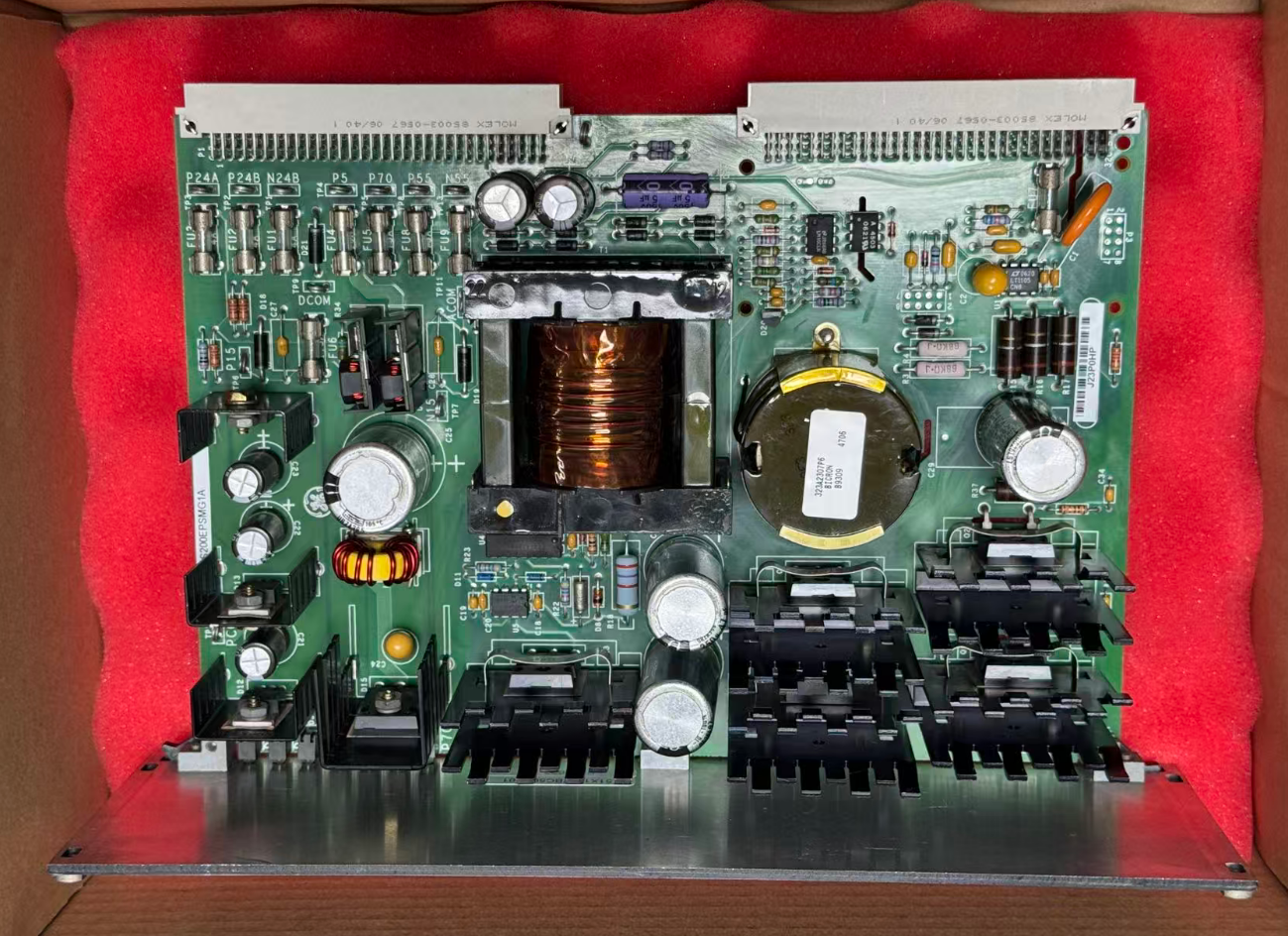

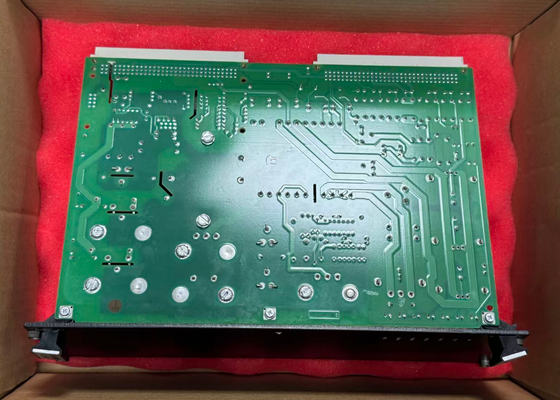

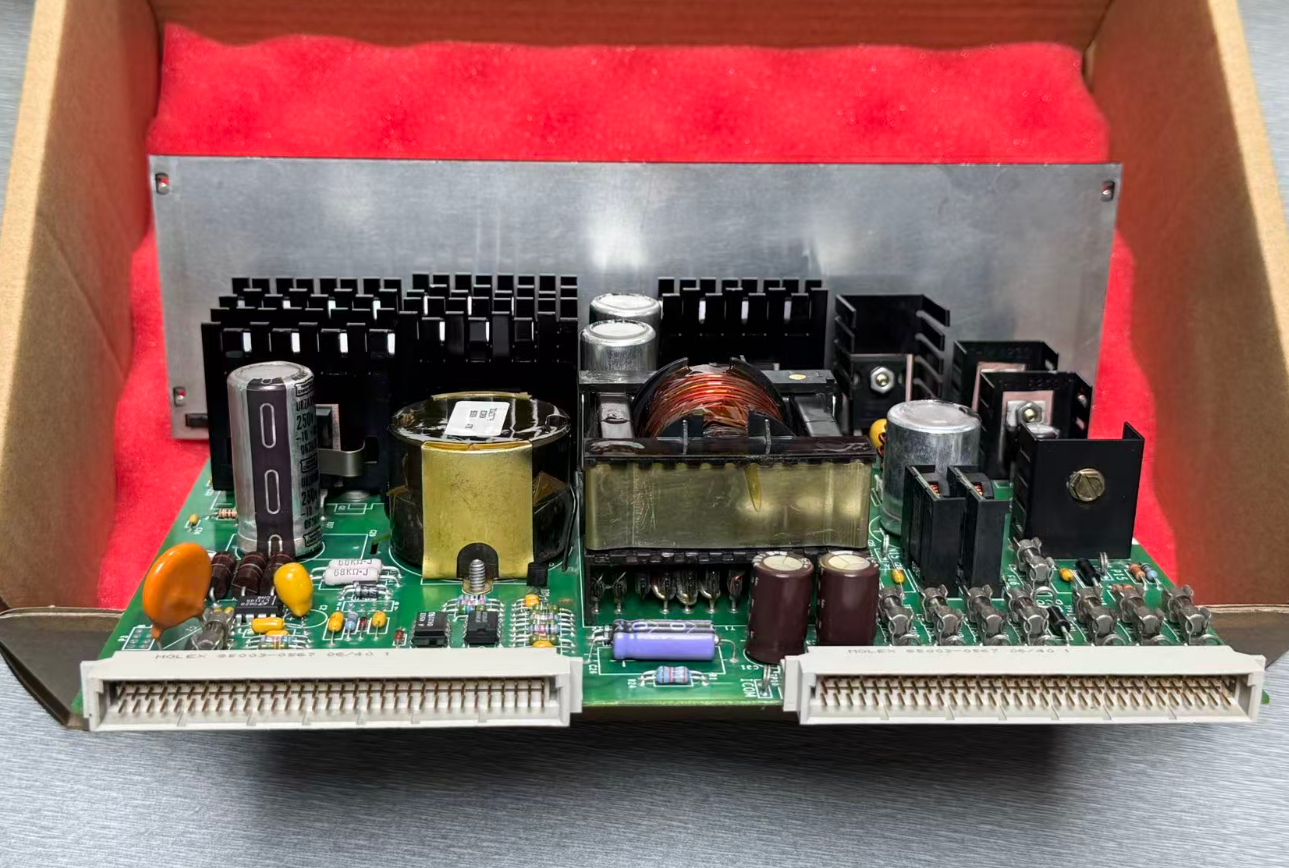

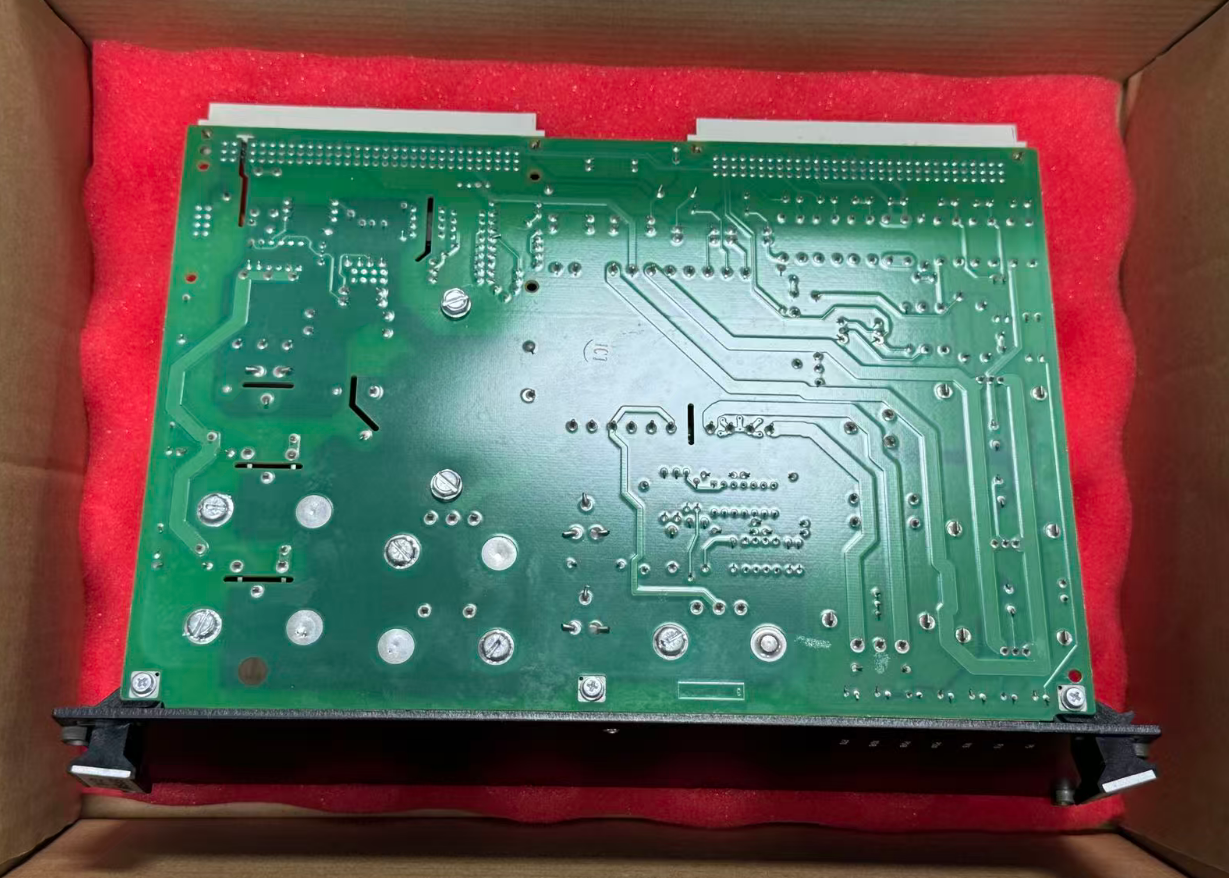

IS200EPSMG1A GE มาร์ค VI

IS200EPSMG1A เป็นหน่วยแปลงกำลังหลักในสายการจ่ายไฟของระบบควบคุมการกระตุ้น EX2100 โมดูลนี้รับอินพุต 125V DC จากโมดูลกระจายกำลัง IS200EPDMG1B และผ่านสถาปัตยกรรมวงจรสองขั้นตอนซึ่งประกอบด้วยวงจรบัคเรกูเลเตอร์ภายในและอินเวอร์เตอร์แบบพุชพูล แปลงเป็นแหล่งจ่ายไฟที่แยกและควบคุมหลายแหล่งที่ระบบควบคุมต้องการอย่างแม่นยำ

โดยเฉพาะอย่างยิ่ง วงจรบัคเรกูเลเตอร์จะแปลงแรงดันไฟฟ้าอินพุตเป็นแรงดันไฟฟ้ากลาง 50 V DC ซึ่งจากนั้นจะถูกประมวลผลโดยอินเวอร์เตอร์แบบพุชพูลเพื่อสร้างช่องสัญญาณเอาต์พุตหลายช่อง หม้อแปลงภายในอินเวอร์เตอร์แบบพุชพูลให้การแยกแรงดันไฟฟ้าสูงระหว่างแหล่งจ่ายไฟอินพุตและเอาต์พุตของระบบควบคุม

• อุณหภูมิในการทำงาน: -40°C ถึง +70°C
• ความชื้นสัมพัทธ์: 5% ถึง 95% (ไม่ควบแน่น)
• ความทนทานต่อการสั่นสะเทือน: 0.05g RMS, 57 Hz ถึง 250 Hz
• ความทนทานต่อแรงกระแทก: 5g, 22 ms
• วิธีการติดตั้ง: การติดตั้งแบบเสียบเข้ากับแผงหลัง EPBP

• ระบบควบคุมการกระตุ้นสำหรับกังหันไอน้ำและกังหันก๊าซในโรงไฟฟ้าพลังความร้อน (ถ่านหินและก๊าซ)
• ระบบควบคุมการกระตุ้นสำหรับกังหันน้ำในโรงไฟฟ้าพลังน้ำ
• ระบบกระตุ้นสำหรับเกาะทั่วไปในโรงไฟฟ้านิวเคลียร์
• ระบบกระตุ้นสำหรับคอมเพรสเซอร์และปั๊มในอุตสาหกรรมน้ำมันและก๊าซ
• ระบบกระตุ้นสำหรับเครื่องปฏิกรณ์และตัวแยกในอุตสาหกรรมเคมี
• ระบบควบคุมการกระตุ้นสำหรับกังหันลมในฟาร์มกังหันลม
• โครงการพลังงานลมบนบกและนอกชายฝั่ง
• ระบบควบคุมอัตโนมัติอุตสาหกรรมขนาดใหญ่

ที่โรงไฟฟ้าแบบ Peak-shaving ซึ่งตั้งอยู่ในสภาพอากาศหนาวเย็น ระบบ GE EX2100 ประสบปัญหาการสตาร์ทล้มเหลวซ้ำแล้วซ้ำเล่าหลังจากการบำรุงรักษาในช่วงฤดูหนาว ไฟ LED วินิจฉัยบนโมดูล IS200EPSMG1A ยังคงดับอยู่จนกระทั่งช่างเทคนิคอุ่นตู้ล่วงหน้า ซึ่งทำให้กลับมาทำงานได้ตามปกติ

กรณีนี้บ่งชี้ว่าหลังจากปิดเครื่องเป็นเวลานานในสภาพแวดล้อมที่เย็น ส่วนประกอบภายในของโมดูลอาจประสบปัญหาความล่าช้าในการสตาร์ทเนื่องจากอุณหภูมิต่ำ ขอแนะนำให้ติดตั้งอุปกรณ์ทำความร้อนตู้ในภูมิภาคที่หนาวจัด

สามารถติดตั้งโมดูล EPSM ได้กี่ตัวในแผงหลัง EPBP?
สามารถติดตั้งโมดูล EPSM ได้สูงสุดสามโมดูลในแผงหลัง EPBP เพื่อให้พลังงานระดับลอจิกแก่ตัวควบคุม

IS200EPSMG1A รองรับการกำหนดค่าซ้ำซ้อนหรือไม่?
ใช่ ในระบบควบคุมการกระตุ้น EX2100 ตัวควบคุมแต่ละตัว (M1, M2 และ C) ได้รับพลังงานจากหน่วย EPSMG1 สามหน่วยที่เป็นอิสระต่อกัน ทำให้เกิดความซ้ำซ้อนของพลังงานแบบ N+1

ข้อกำหนดแหล่งจ่ายไฟสำหรับ IS200EPSMG1A คืออะไร?
อินพุตคือ 125 V DC ซึ่งจ่ายโดยโมดูลกระจายกำลัง EPDM

ระยะเวลาการรับประกันสำหรับโมดูลนี้คือเท่าใด?
โดยทั่วไป ระยะเวลาการรับประกันสำหรับผลิตภัณฑ์ดั้งเดิมคือ 12 เดือน
