IS420YAICS1B GE ตรา VIe

ปฏิบัติหน้าที่หลักของ IS420YAICS1B คือการจัดตั้งอินเตอร์เฟซไฟฟ้าระหว่าง Ethernet I/O และ Analog input/output terminal blockสามารถแลกเปลี่ยนข้อมูลระหว่างสัญญาณเซ็นเซอร์สนามและระบบควบคุมได้.

มันแปลงสัญญาณแบบแอนาล็อกจากโลกทางกายภาพอย่างแม่นยํา เช่น อุณหภูมิ ความดัน ความสั่นสะเทือน และระดับของของเหลว เป็นสัญญาณดิจิทัล เพื่อการประมวลผลโดยตัวควบคุมขณะที่ยังแปลงคําสั่งดิจิทัลของตัวควบคุมเป็นสัญญาณแบบแอนาล็อก เพื่อขับเคลื่อนตัวขับเคลื่อน.

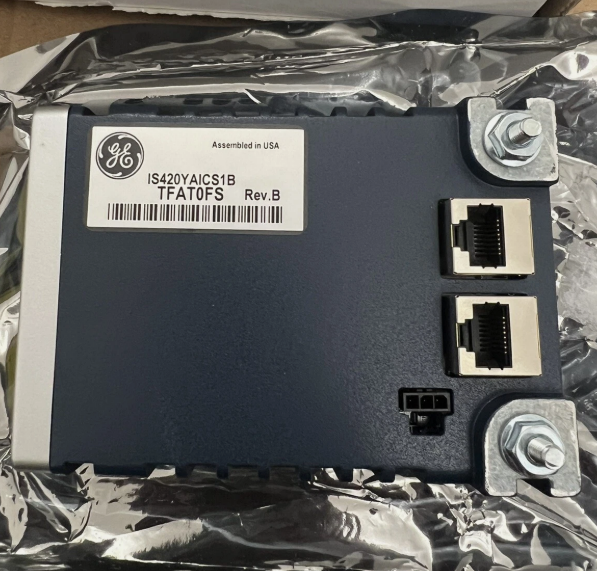

ในระดับการสื่อสาร โมดูลมีอินเตอร์เฟซ Ethernet RJ45 สองแบบที่สามารถเชื่อมต่อโดยตรงกับเครือข่าย IONet ของระบบควบคุมการออกแบบนี้ปลดปล่อยโมดูล I / O จากการจํากัดโดยตําแหน่งของตู้ควบคุมหลัก, ทําให้มันสามารถนําไปใช้ในทั่วโรงงานเพื่อให้ได้รับการควบคุมกระจายจริง

โมดูลใช้ระบบปฏิบัติการเวลาจริง QNX Neutrino และมีไมโครโปรเซสเซอร์ AMD G-Series dual-core 1.6 GHz และความจํา DDR3 2 GBให้ความสามารถในการประมวลผลข้อมูลที่แข็งแรง.

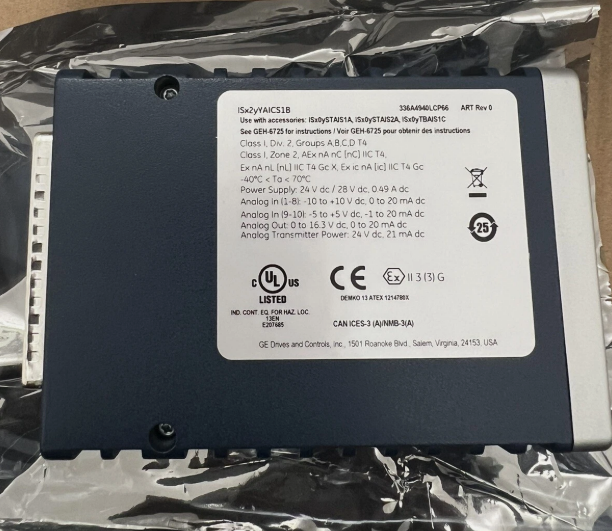

• รองรับ 10 ทางเข้าแบบแอนาล็อกและ 2 ทางออกแบบแอนาล็อก
• ADC 16 บิต ความแม่นยําในการเข้า 0.1% ของขนาดเต็มและความแม่นยําในการออก ± 0.5%
• รองรับโหมดการทํางาน Simplex และ TMR (Triple-Mode Redundancy)
• ความสามารถในการตรวจสอบตัวเองที่ครบวงจร
• อุณหภูมิการทํางาน: -40°C ถึง +70°C
• วัสดุที่มีคุณภาพสูงที่มีการเคลือบแบบสอดคล้องเพื่อเพิ่มความทนทานต่อการกัดสนองและความชื้น

• การตรวจสอบการติดตั้งให้แน่ใจว่าบล็อกปลายถูกติดตั้งอย่างมั่นคง ก่อนการติดตั้ง

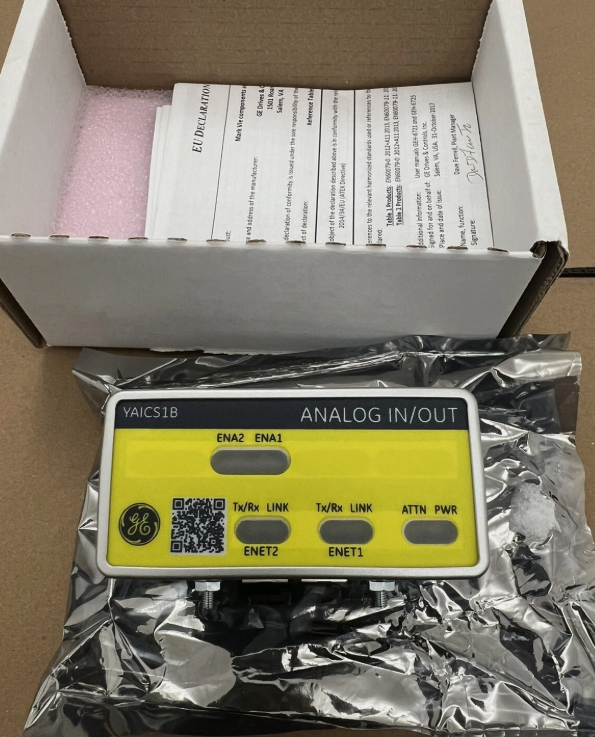

• การติดตามตัวชี้วัด LED:ตรวจสอบสภาพของ LEDs ในแผ่นหน้าของโมดูลเป็นประจํา เพื่อตรวจสอบการทํางานปกติ
• การตรวจสอบระยะเวลาของสายไฟและการเชื่อมต่อ:ตรวจสอบสายไฟและเครื่องเชื่อมอย่างเป็นประจํา เพื่อตรวจสอบความคล่องลื่น, การออกซิเดชั่น, หรือการกังวล โดยให้ความสนใจต่อการเชื่อมต่อ DC-37-pin และความน่าเชื่อถือของอินเตอร์เฟซ Ethernet
• แฟร์มแวร์และโปรแกรมอัพเดท:ติดต่อข้อมูลเกี่ยวกับ แฟร์มแวร์และโปรแกรมอัพเดทของ GE สําหรับการปรับปรุงลักษณะล่าสุดและการแก้ไขความปลอดภัย
• การจัดการบันทึกการบํารุงรักษาจัดบันทึกรายละเอียดเกี่ยวกับกิจกรรมบํารุงรักษาและซ่อมแซมทั้งหมด เพื่อปรับปรุงตารางการทํางานและวิเคราะห์แนวโน้มของความผิดพลาด
• การใช้ฟังก์ชันการตรวจสอบตัวเอง:ใช้สมรรถนะการวินิจฉัยตนเองที่ครบวงจรในการติดตามความจําแฟลช, RAM, port Ethernet และสถานะของฮาร์ดแวร์ของโปรเซสเซอร์

ในระบบเครื่องจักรช่วยของเครื่องพลังงานทุเบนแก๊ส โมดูล IS420YAICS1B ได้ถูกนํามาใช้อย่างสําเร็จสําหรับการตรวจจับการสั่นสะเทือนและอุณหภูมิในตู้ควบคุมท้องถิ่นการออกแบบและสนับสนุนสัญญาณเร่งวัด ± 10 วอลต์ที่บูรณาการสูง ทําให้สามารถรับสัญญาณจากเซ็นเซอร์สั่นสะเทือนและเทอร์โมคอลล์ได้อย่างแม่นยํา, ให้ข้อมูลที่น่าเชื่อถือสําหรับการติดตามสภาพของอุปกรณ์และการบํารุงรักษาป้องกัน

หน่วยนี้รองรับการตรวจสอบการหยุดเครื่องปรับอากาศ?
ไม่ การตรวจพบการหยุดเครื่องปรับอัดอัดไม่ได้สนับสนุนโดยโมดูลนี้

โมดูลเชื่อมต่อกับเทอร์มินัลบล็อกอย่างไร
โมดูลเชื่อมต่อกับบล็อกปลายแบบแอนาล็อก เช่น TBAI ผ่านตัวเชื่อม DC-37-pin บนด้านล่าง

จํานวนโมดูลที่จําเป็นสําหรับการตั้งค่า TMR?
การตั้งค่า TMR (Triple-Mode Redundancy) จําเป็นต้องใช้แพคเกจ I/O 3 แพคเกจ การตั้งค่า simplex จําเป็นต้องใช้แพคเกจ 1 แพคเกจเท่านั้น ทุกโมดูล TMR ต้องมีเวอร์ชั่นฮาร์ดแวร์เดียวกัน

ระยะเวลาการรับประกันของโมดูลนี้คืออะไร?
โดยปกติ ระยะเวลาการรับประกันสินค้าเดิมคือ 12 เดือน
