IS400JPDDG1A GE ตรา VIe

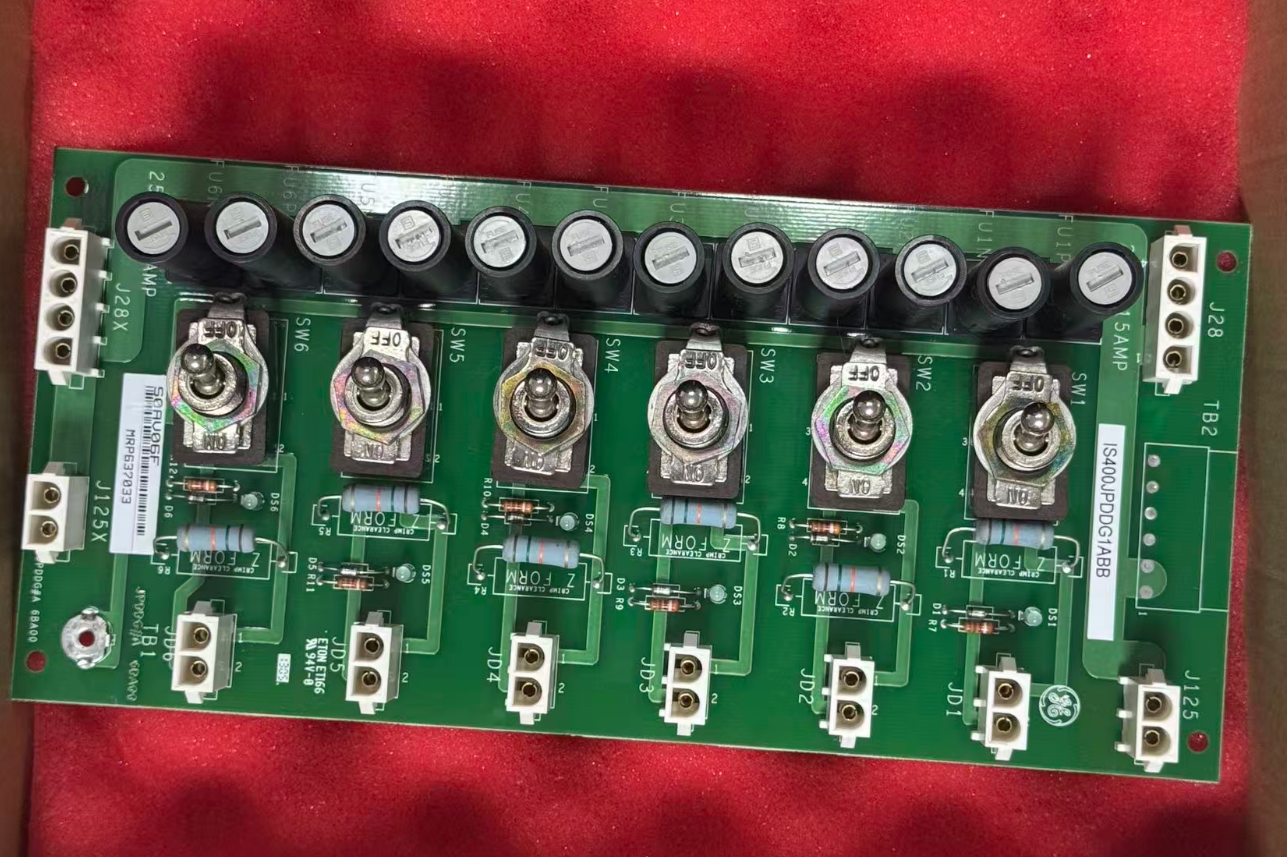

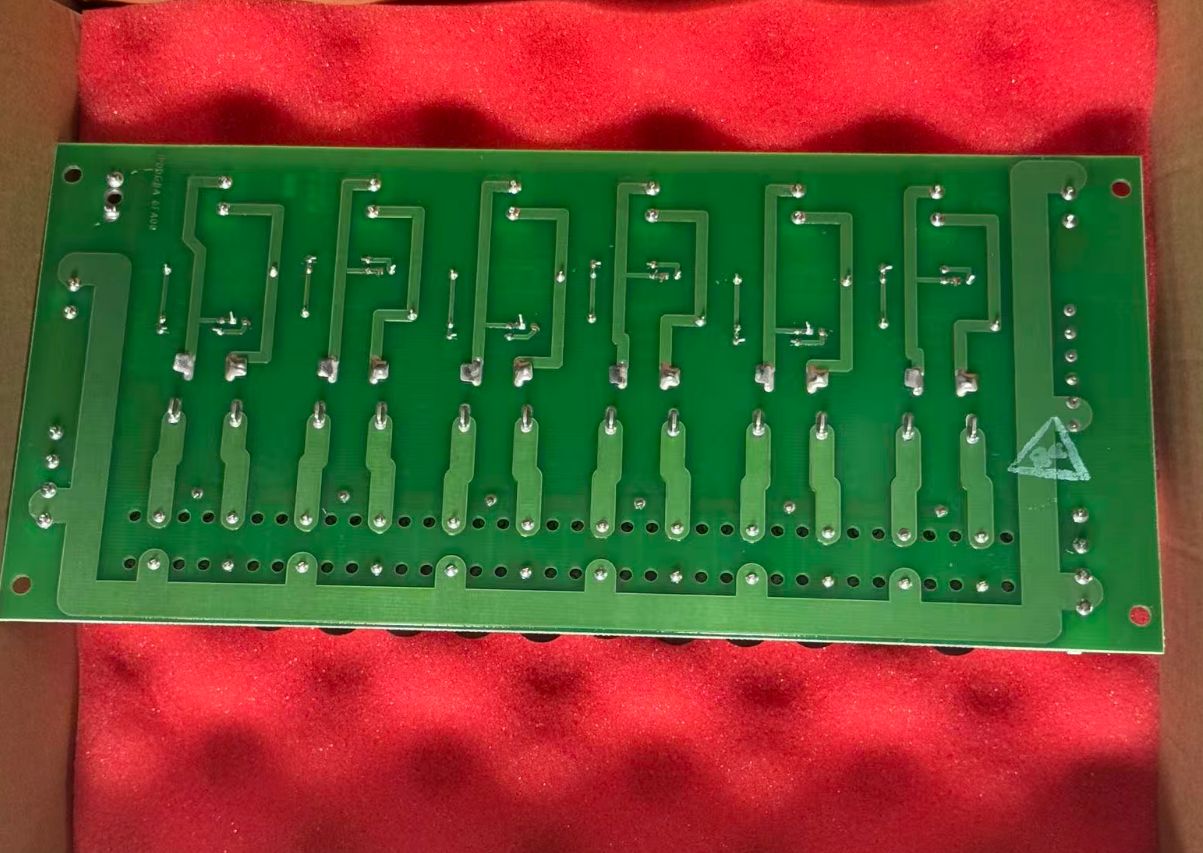

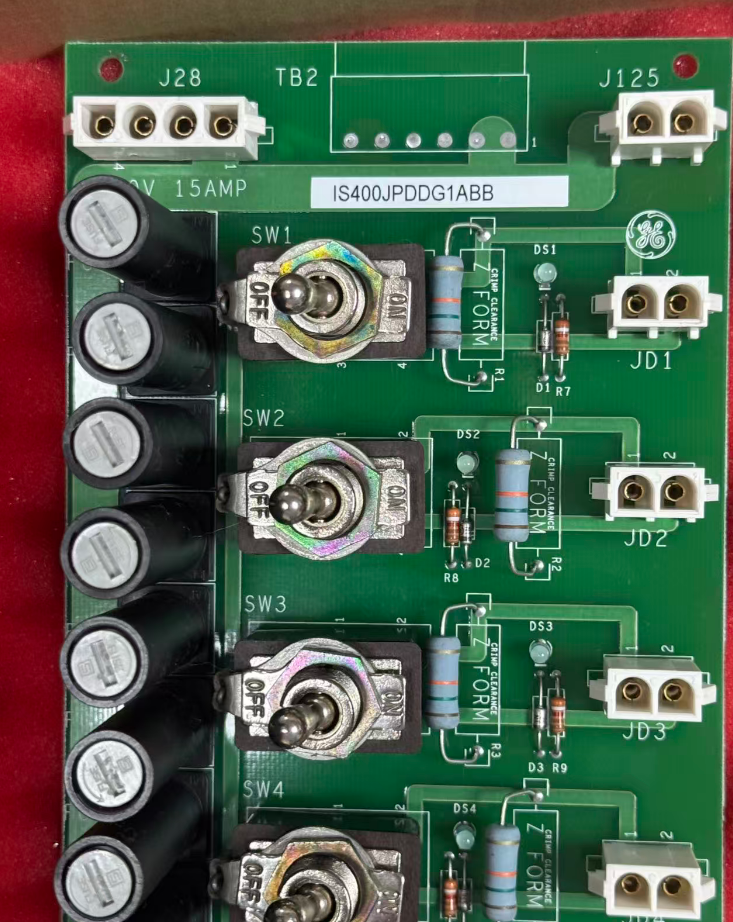

GE IS400JPDDG1A เป็นโมดูลการกระจายพลังงานแบบ DC (JPDD, Jumper Power Distribution DC) ในซีรีส์ GE Mark VIeโมดูลนี้เป็นอุปกรณ์เสริมใหม่สําหรับ rack สําหรับระบบ Mark VIe และแตกต่างจาก IS200JPDBG1A ที่ใช้ในระบบ Mark VI เก่ากว่าในเรื่องของขนาดและปินด้านหลัง; ทั้งสองไม่ได้แลกเปลี่ยนกัน.

รับหน้าที่เป็น ผู้นําพลังงานและเจ้าหน้าที่ความปลอดภัย ภายในราค Mark VIeความรับผิดชอบหลักของบอร์ดนี้คือการกระจายพลังงาน 24V DC ที่เหลือสองแบบอย่างปลอดภัยและน่าเชื่อถือ จากแหล่งภายนอกไปยังแผ่นหลังของราค, ให้พลังงานการทํางานที่มั่นคงสําหรับตัวควบคุม, แผ่น I / O, หน่วยสื่อสาร, และองค์ประกอบอื่น ๆ ที่ติดตั้งในสล็อต

มันสําคัญที่จะสังเกตว่าโมดูลนี้ไม่ได้ทําการแปลงความดันหรือการแก้ไข; มันรับผิดชอบเพียงแค่การกระจายพลังงาน DC ที่มีอยู่การแปลง AC / DC ที่แท้จริงถูกดําเนินการโดยโมดูลการแปลงพลังงาน เช่น IS200EPSMG1A.

• รองรับการเข้าแบบสอง 24V DC ที่เหลือใช้กับช่วงความแรงดันการเข้า 18-36V DC
• อุปกรณ์พร้อมกับวงจรออกหลอม 15A ที่อิสระสามวง (JFA / JFB / JFC) ด้วยภาระต่อเนื่องรวมสูงสุด 30A
• เครื่องกรองเข้า EMI LC ที่ติดตั้ง, ไดโอเดสป้องกันขั้วขั้วขั้วกลับ, ป้องกันการปิดไฟฟ้าเกินระดับกระแสแข็ง
• การป้องกันการปิดอุณหภูมิที่อุณหภูมิภายใน + 75 °C
• เครื่องเชื่อมการวินิจฉัย 50 ปินสําหรับเทเลเมตรีของแพคเกจ I/O
• ไฟ LED PWR/FAULT หน้าจาน ให้การแสดงภาพสถานะการเข้า/ออก
• ระยะอุณหภูมิการทํางาน: 0 °C ถึง + 65 °C

• การผลิตพลังงาน: การจัดจําหน่ายพลังงานสําหรับระบบควบคุมตุร์บีน Mark VIe ในโรงไฟฟ้าแก๊ส/ควาย
• น้ํามันและก๊าซ: พลังงานประกอบพลังงานสําคัญสําหรับตู้ควบคุมทัวรบินและคอมเพรสเซอร์ในโรงแปรรูปและแพลตฟอร์มนอกทะเล
• อุตสาหกรรมกระบวนการ: การจําหน่ายพลังงานแบบตรงต่อเนื่องแบบโดดเดี่ยวสําหรับ PLC, HMI และระบบความปลอดภัยในโรงงานเคมีและปิโตรเคมี
• เครื่องจักรกลหนัก: การควบคุมการกระจายพลังงานสําหรับอุปกรณ์อุตสาหกรรมความเร็วสูง

ในโรงงานไฟฟ้าวงจรควบคู่ IS400JPDDG1A ถูกใช้ในตู้ควบคุมหลัก Mark VIe เพื่อให้บริการพลังงานประจํา 24V ที่สะอาดและหลอมต่อกันกับ ERIO, SPID และโมดูล I/O VME อานาล็อก

ไฟไฟที่ผ่านการกรองสองครั้ง จะกําจัดความเสี่ยงของการหยุดทํางาน ที่เกิดจากการสูญเสียของพลังงานเดียววงจรไฟฟ้าหลอมจํากัดความผิดพลาดในวงจรสั้นไปยังกลุ่ม I/O เดียวเครื่องเชื่อมการวินิจฉัยที่บูรณาการ ทําให้ช่างสามารถหาจุดผิดปกติของไฟฟ้าได้อย่างรวดเร็ว

• IS400JPDDG1A เปลี่ยนได้ไหม
  ไม่ IS400JPDDG1A เป็นการ์ดกระจายพลังงานที่ไม่ทํางาน และไม่สนับสนุนการแลกเปลี่ยนที่ร้อนคุณต้องปิดไฟฟ้าไปยัง PDM rack หรือแยกส่วนที่เกี่ยวข้องกับการจําหน่ายพลังงาน.
• โมดูลนี้รองรับความแรงไฟเข้าแบบไหน
  การปรับแต่งมาตรฐานรองรับการเข้าแบบคู่ 24V DC (18-32V DC) บางรุ่นยังรองรับการเข้าแบบแบบแบบสองแรงดัน 125V DC + 28V DC
• IS400JPDDG1A เป็นโมดูลพลังงานหรือโมดูล I/O?
  มันคือโมดูลกระจายพลังงาน / อินเตอร์เฟซ (JPDD) ไม่ใช่โมดูลแปลงพลังงาน (เช่น IS200EPSMG1A ที่แปลง AC เป็น DC) หรือเป็นโมดูล I/O ที่ใช้ทั่วไป
• ระยะเวลาการรับประกันของโมดูลนี้คืออะไร?
  โดยปกติ ระยะเวลาการรับประกันสินค้าเดิมคือ 12 เดือน
