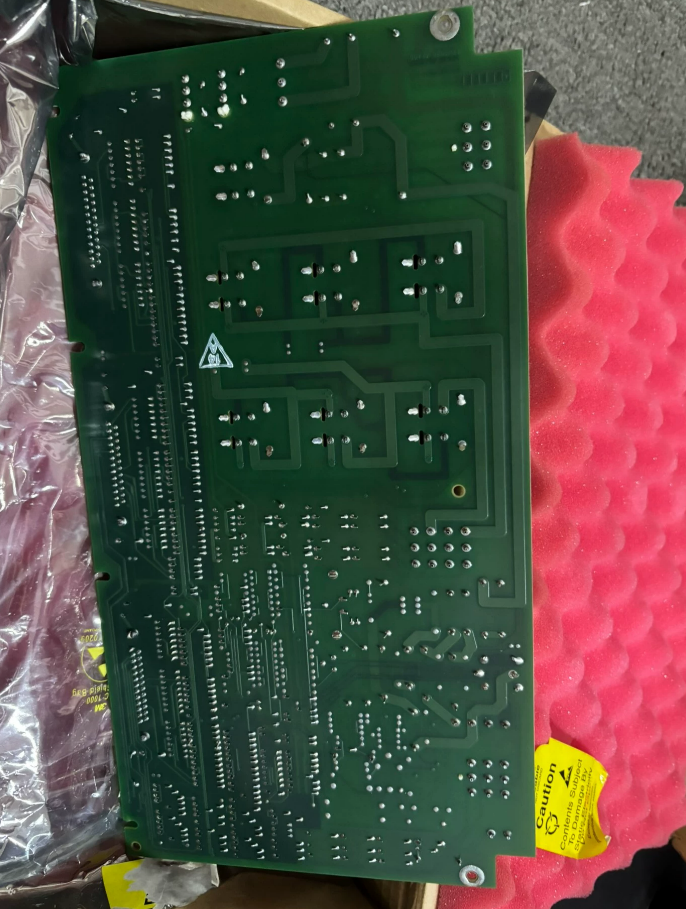

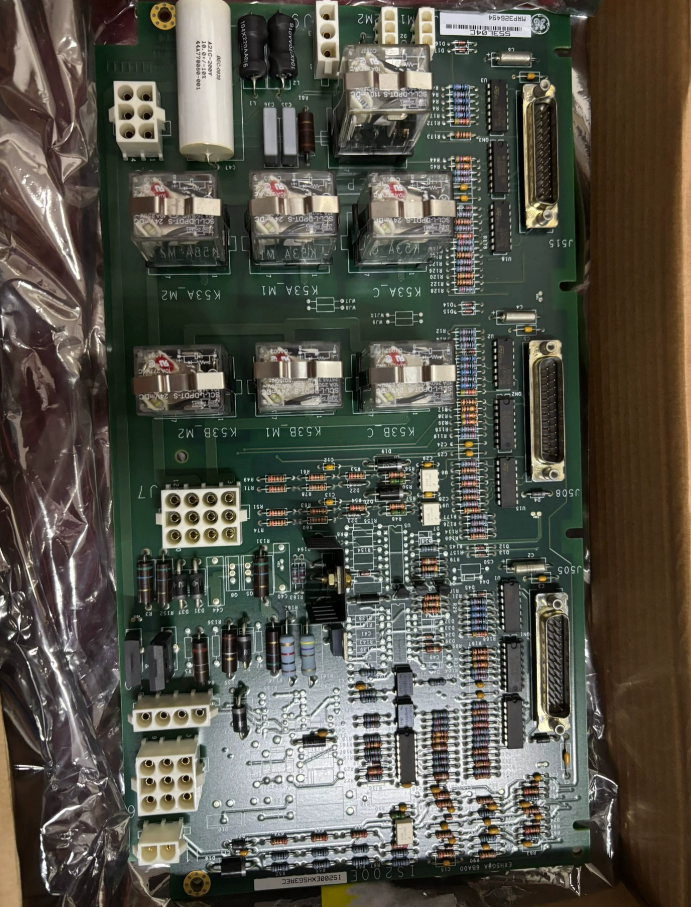

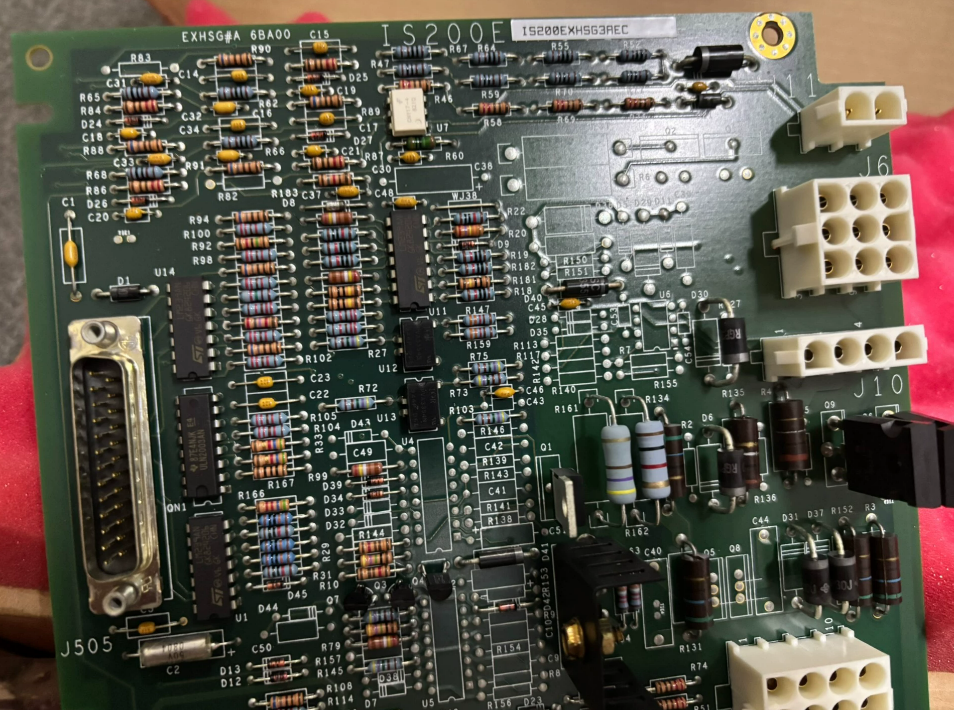

IS200EXHSG3A GE Mark VI

IS200EXHSG3A เป็นบอร์ดไดรเวอร์รีเลย์ความเร็วสูงและเทอร์มินัลเซ็นเซอร์ที่พัฒนาโดย GE สำหรับระบบกระตุ้นแบบสแตติก EX2100 เป็นส่วนหนึ่งของฮาร์ดแวร์ซีรีส์ Mark VI รุ่นที่สี่ ในฐานะแผงวงจรรวมประสิทธิภาพสูง IS200EXHSG3A ได้รวมฟังก์ชันหลักสามอย่างเข้าไว้ด้วยกัน ได้แก่ การขับรีเลย์ความเร็วสูง การตรวจจับฮอลล์แบบสองทิศทาง และการตรวจสอบออนไลน์ ในรูปแบบที่บางเฉียบ

เชื่อมต่อกับบอร์ดอินพุต/เอาต์พุตหลักของตัวกระตุ้น (EMIO) สามบอร์ด (สำหรับการควบคุมแบบซ้ำซ้อน) หรือบอร์ด EMIO เดียว (สำหรับการควบคุมแบบซิมเพล็กซ์) ผ่านแบ็คเพลนของตัวกระตุ้น ช่วยให้สามารถควบคุมระบบกระตุ้นเครื่องกำเนิดไฟฟ้าได้อย่างแม่นยำ ในด้านหนึ่ง มันขับรีเลย์ความเร็วสูงเพื่อสลับวงจรกระตุ้นเปิดและปิดอย่างรวดเร็ว ในอีกด้านหนึ่ง มันจะตรวจสอบพารามิเตอร์สำคัญของระบบกระตุ้น เช่น กระแสและแรงดันไฟฟ้า แบบเรียลไทม์ และให้การป้องกันอย่างรวดเร็วในกรณีที่เกิดความผิดปกติ

• แรงดันไฟฟ้าอินพุต: 24 VDC
• กระแสพิกัด: 10 A
• เอาต์พุตรีเลย์: รีเลย์โซลิดสเตต 9 ตัว, 3 A/250 V
• เวลาทำงาน: ≤1 ms
• เซ็นเซอร์ฮอลล์: 2 ช่อง, ±200 A/±1200 V
• ความแม่นยำในการสุ่มตัวอย่าง: 12-bit Σ-Δ ADC, แบนด์วิดท์ 1 kHz
• แรงดันไฟฟ้าทนฉนวน: 2.5 kV RMS
• อินพุตลอจิก: 5 V DC (เข้ากันได้กับ TTL)
• อุณหภูมิในการทำงาน: -30°C ถึง +65°C
• อุณหภูมิในการจัดเก็บ: -40°C ถึง 85°C
• ความชื้นสัมพัทธ์: 5% ถึง 95% (ไม่ควบแน่น)
• ความต้านทานการสั่นสะเทือน: การเชื่อมต่อยังคงแน่นหนาภายใต้การสั่นสะเทือน 5 g

1. การเตรียมการปิดเครื่อง: ตรวจสอบให้แน่ใจว่าระบบกระตุ้นได้ถูกปิดใช้งานแล้ว และวงจร I/O ไฟฟ้าทั้งหมดในตู้ควบคุมได้ถูกปิดแล้ว
2. การติดฉลากสายเคเบิล: เพื่อให้การเชื่อมต่อใหม่ง่ายขึ้น ตรวจสอบให้แน่ใจว่าสายเคเบิลทั้งหมดได้รับการติดฉลากอย่างถูกต้องด้วยชื่อคอนเนคเตอร์ (ตามที่ระบุบนบอร์ด)
3. การถอดบอร์ดเก่า: ถอดสายเคเบิลทั้งหมดออกจากบอร์ด EXHS อย่างระมัดระวัง และถอดสกรูยึดออก
4. การติดตั้งบอร์ดใหม่: ติดตั้งบอร์ด EXHS ใหม่บนตัวยึด โดยวางในทิศทางเดียวกับตอนที่ถอดออก
5. การเชื่อมต่อใหม่: เชื่อมต่อสายเคเบิลทั้งหมดใหม่ตามเครื่องหมาย ตรวจสอบให้แน่ใจว่าปลายทั้งสองข้างเข้าที่อย่างถูกต้อง
