GE Mark VI Application I/O Terminal Board พร้อมกระบวนการเคลือบ PCB ฮาร์ดแวร์ที่ปรับแต่งไม่ได้ และความเข้ากันได้หลายเวอร์ชัน

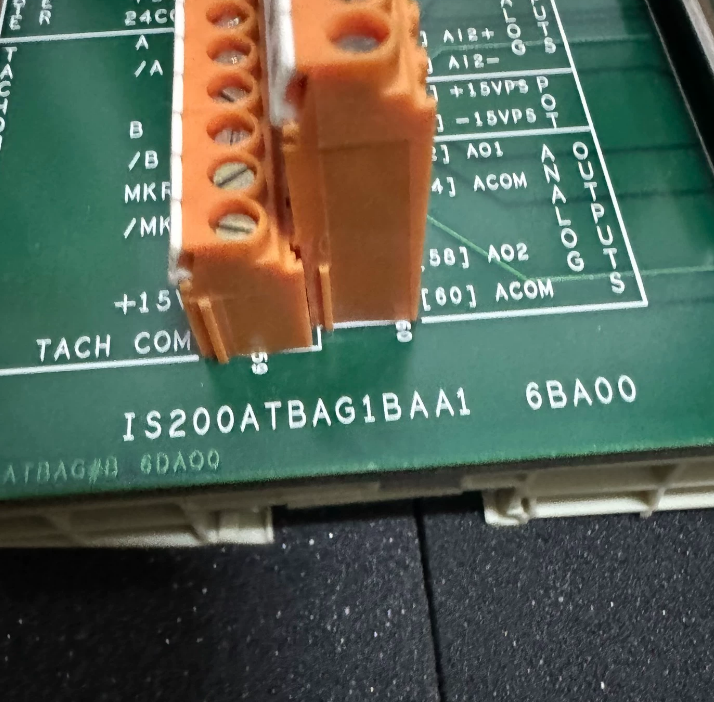

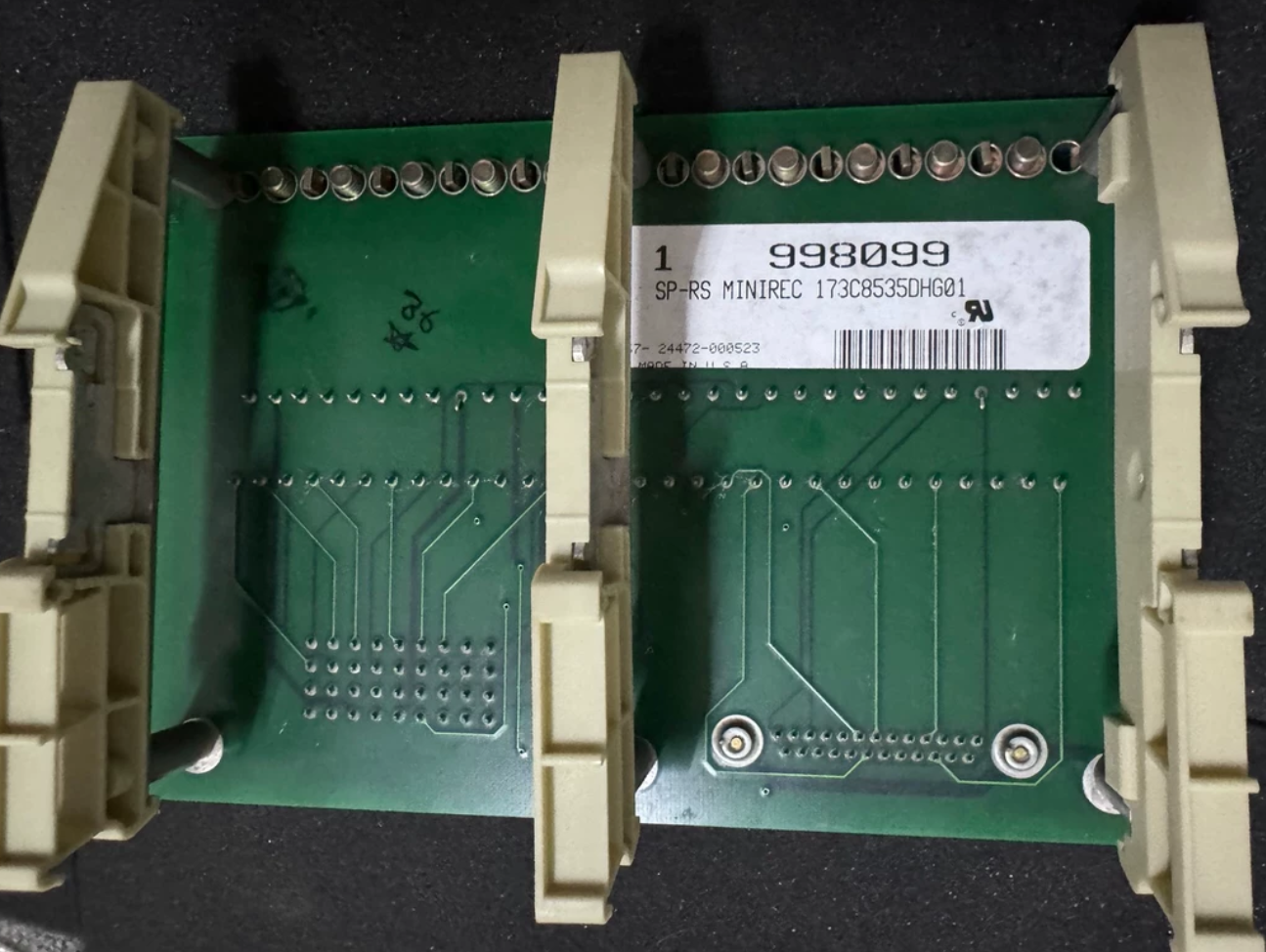

IS200ATBAG1B เป็นบอร์ดขั้วต่ออินพุต/เอาต์พุตสำหรับแอปพลิเคชัน (Application I/O Terminal Board) พร้อมหมายเลขชิ้นส่วน GE คือ 173C8535DHG01 และตัวย่อการทำงานคือ "ATBA" ทำหน้าที่เป็นส่วนต่อประสานทางกายภาพระหว่างสัญญาณภาคสนามและแผงวงจรแบ็คเพลนของระบบควบคุมในระบบกังหันก๊าซ, ระบบควบคุมกังหันไอน้ำ และระบบขับเคลื่อนอุตสาหกรรม

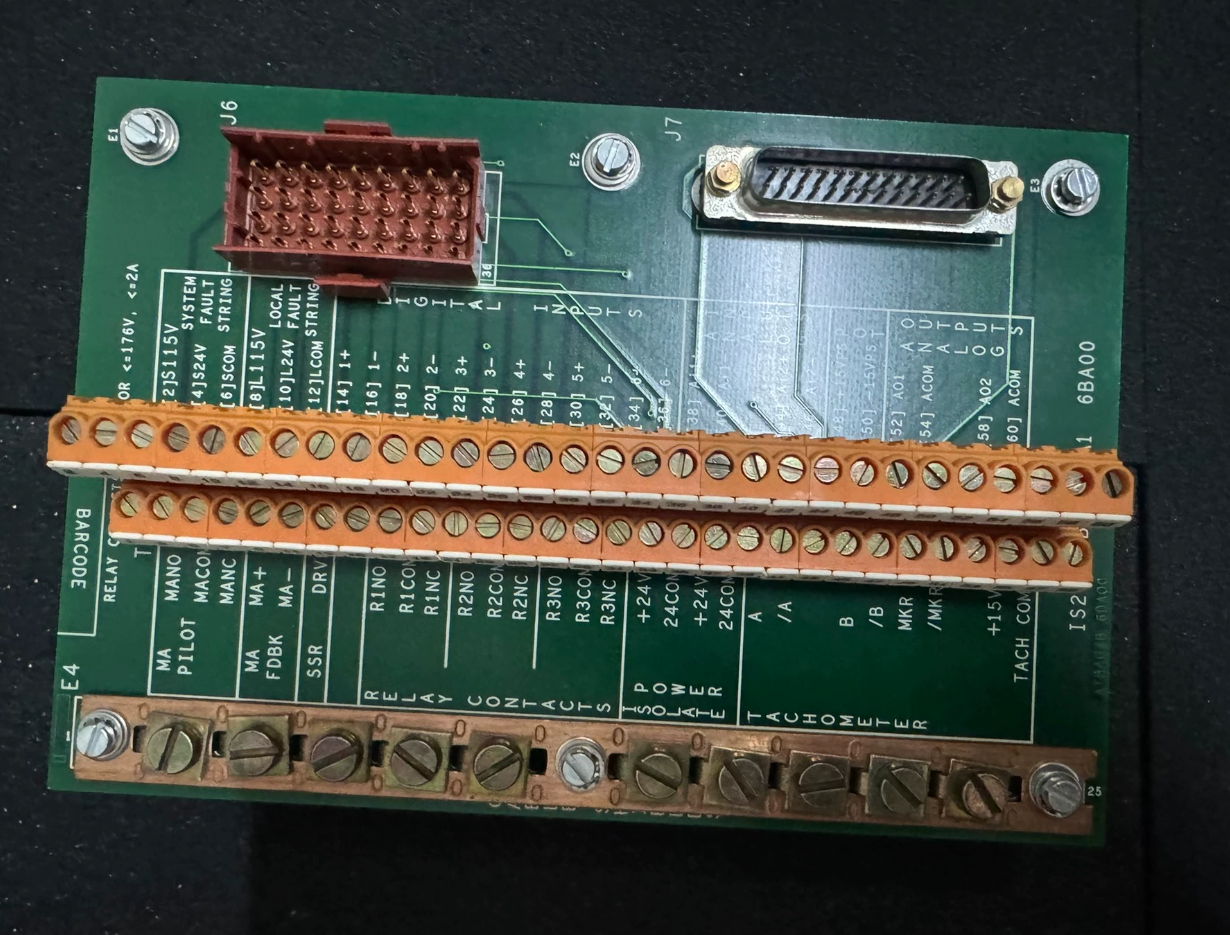

หน้าที่หลักของบอร์ดคือการจัดเตรียมการเชื่อมต่อขั้วต่อแบบรวมศูนย์สำหรับสัญญาณทั้งหมดจากขั้วต่อ J6 และ J7 บนแผงวงจรแบ็คเพลนของชุดควบคุม (Control Assembly Backplane Board) บอร์ดนี้ไม่มีโปรเซสเซอร์ เฟิร์มแวร์ หรือพารามิเตอร์ที่สามารถกำหนดค่าได้ เป็นเพียงบอร์ดส่วนต่อประสานขั้วต่อแบบพาสซีฟเท่านั้น การเดินสายทั้งหมดจะดำเนินการผ่านขั้วต่อแบบคงที่ 60 ตำแหน่งของบอร์ด ซึ่งจัดเรียงเป็นสองแถว แถวละ 30 ตำแหน่ง และมีป้ายกำกับแยกตามกลุ่มสัญญาณ

• ไม่มีฮาร์ดแวร์ที่กำหนดค่าได้: ตัวบอร์ดเองไม่มีฮาร์ดแวร์ที่กำหนดค่าได้หรือจัมเปอร์ที่สามารถเคลื่อนย้ายด้วยตนเองได้ ลดความเสี่ยงของข้อผิดพลาด ณ สถานที่ติดตั้ง
• กระบวนการเคลือบ PCB: รุ่น "G1" ระบุการเคลือบ PCB มาตรฐาน แม้ว่าการครอบคลุมจะไม่ครอบคลุมเท่าการเคลือบแบบ Conformal Coating แต่ก็ให้ชั้นป้องกันที่หนากว่าโดยรวมสำหรับพื้นผิว ช่วยป้องกันฝุ่นและความชื้น ณ สถานที่ติดตั้งได้อย่างมีประสิทธิภาพ
• ความเข้ากันได้หลายเวอร์ชัน: มีสองเวอร์ชันที่แตกต่างกัน (เช่น G1AA และ G1AB) โดยความแตกต่างหลักคือการกำหนดหมายเลขพินใหม่ของขั้วต่อ J6 และ J7
• ขั้วต่อ J6: รองรับแรงดันไฟฟ้าสูงสุด 225 V และกระแสไฟฟ้าสูงสุด 1 A (ไม่รวมรีเลย์เฉพาะบางตัวและขั้วต่อ CONA)
• ขั้วต่อ J7: รองรับแรงดันไฟฟ้า 50 V และกระแสไฟฟ้าสูงสุด 1 A
• ขั้วต่อบนบอร์ด: ขั้วต่อมาตรฐานที่ติดตั้งบนบอร์ดรองรับแรงดันไฟฟ้าสูงสุด 176 V และกระแสไฟฟ้าสูงสุด 1 A
