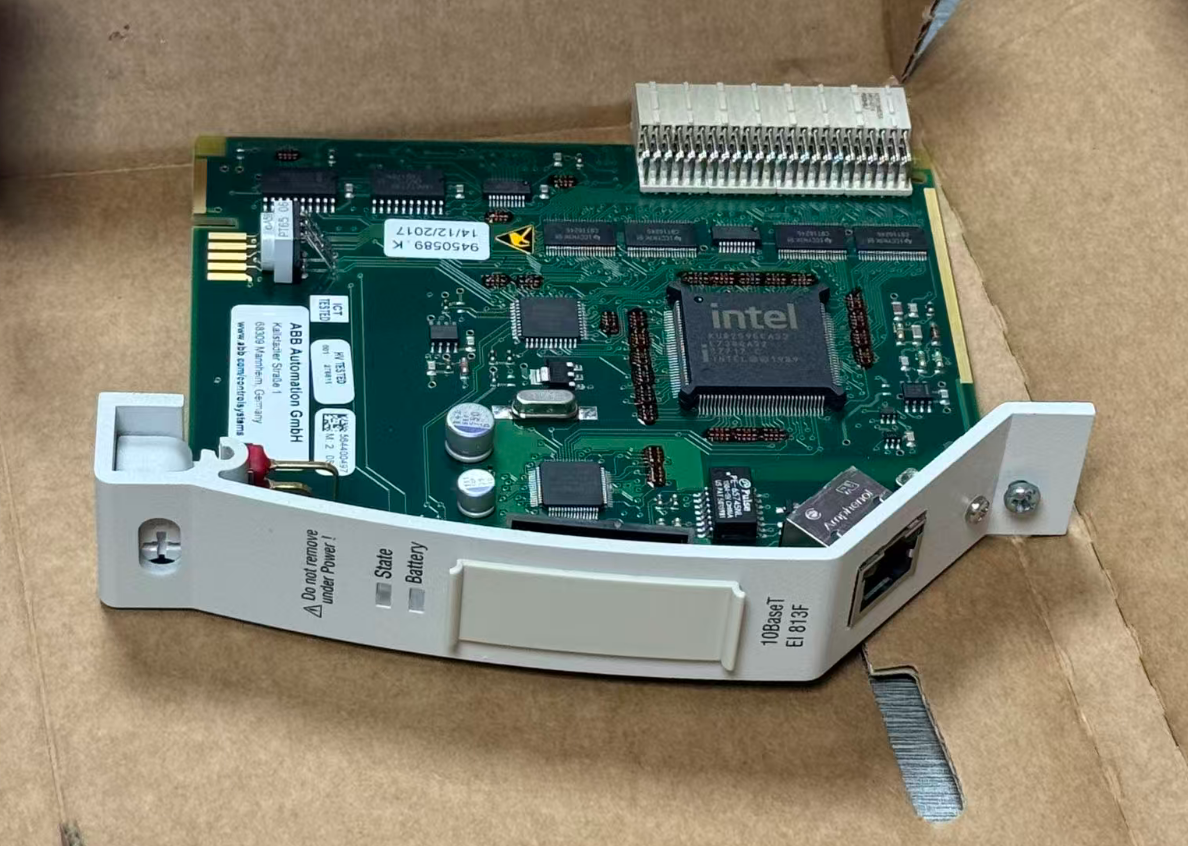

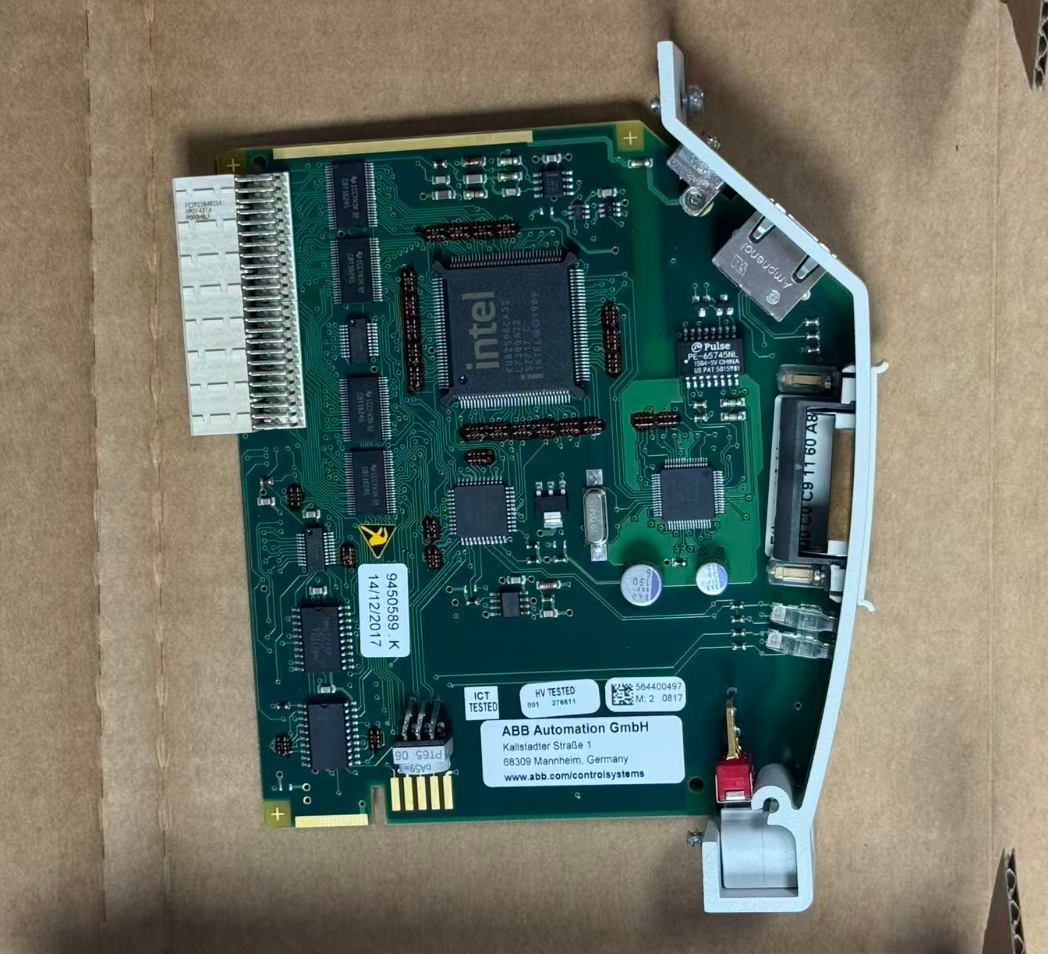

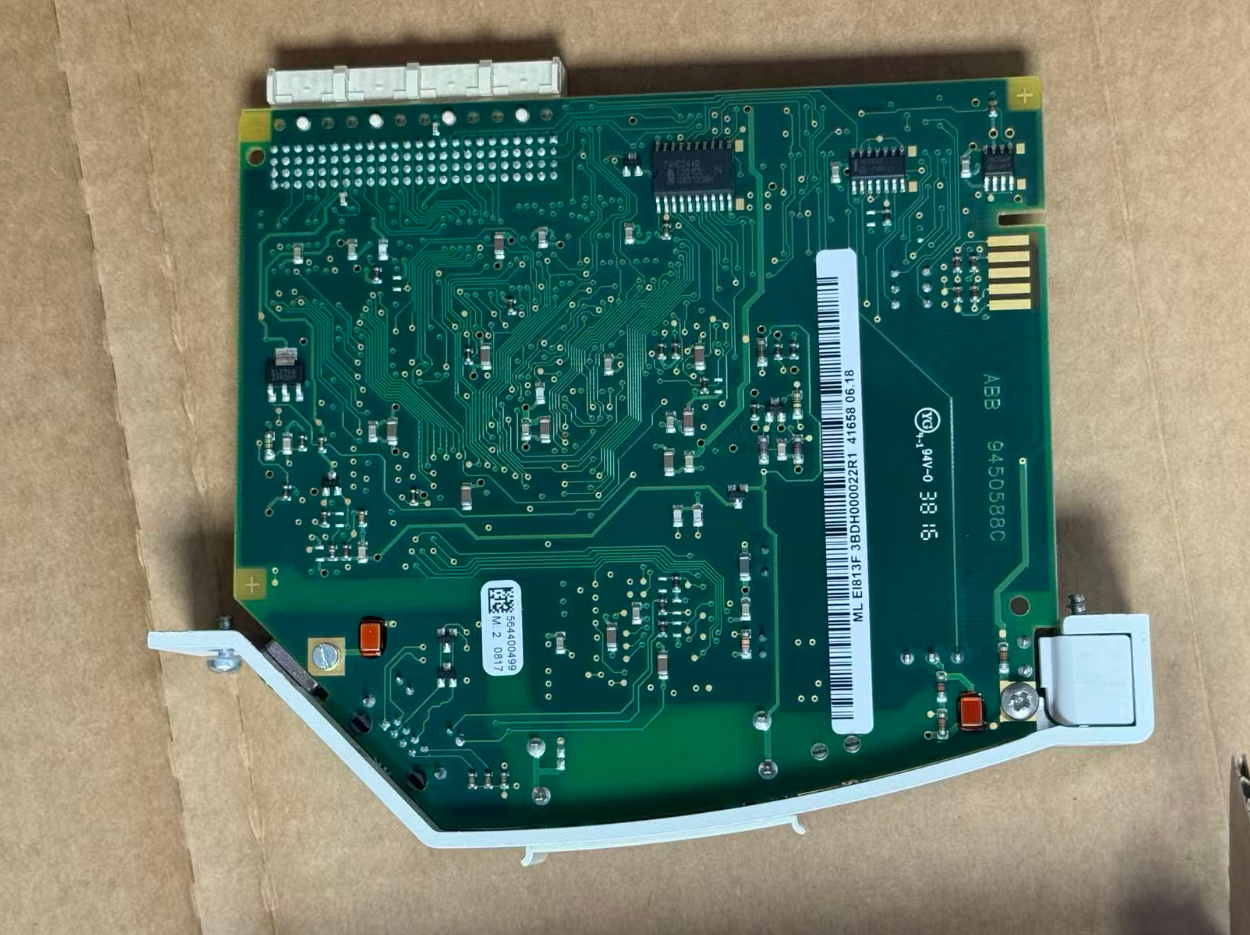

EI813F 3BDH000022R1 ABB

EI813F เป็นโมดูล Ethernet ที่ออกแบบมาโดยเฉพาะสำหรับคอนโทรลเลอร์ ABB Freelance AC 800F มันสร้างการเชื่อมต่อเครือข่ายระหว่างคอนโทรลเลอร์และสถานีผู้ปฏิบัติงาน สถานีวิศวกร หรืออุปกรณ์ของบุคคลที่สาม มันถูกเสียบเข้ากับช่องเสียบแร็ค AC 800F และสื่อสารกับโมดูลโปรเซสเซอร์ PM 802F หรือ PM 803F ผ่านบัสแบ็คเพลน

ฟังก์ชันหลักของโมดูลคือการอำนวยความสะดวกในการแลกเปลี่ยนข้อมูลระหว่างคอนโทรลเลอร์และบัสระบบ ตัวควบคุม LAN ภายในจะประมวลผลข้อมูลล่วงหน้าสำหรับการส่งและรับตามมาตรฐาน Ethernet และซิงโครไนซ์กับโปรเซสเซอร์หลักผ่านสัญญาณควบคุม DMA และสัญญาณขัดจังหวะ ซึ่งช่วยลดภาระงานของโปรเซสเซอร์หลักได้อย่างมาก

• มาตรฐานเครือข่าย: 10BaseT (IEEE 802.3)
• อัตราข้อมูล: 10 Mbit/s
• อินเทอร์เฟซ: RJ45 (มีฉนวน)
• สื่อการเชื่อมต่อ: สายคู่บิดเกลียว
• CPU ที่เข้ากันได้: PM 802F / PM 803F
• ข้อกำหนดซอฟต์แวร์: Freelance V7.1 SP2a หรือใหม่กว่า
• แหล่งจ่ายไฟ: 24 V DC จากแร็คแบ็คเพลน
• อุณหภูมิการทำงาน: -20°C ถึง +60°C

ในโครงการปรับปรุงโรงงาน จำเป็นต้องรวมข้อมูลระหว่างระบบควบคุม Freelance AC 800F ที่มีอยู่และระบบ PCS 7 ที่เพิ่งติดตั้งใหม่ (AS 417-4) โซลูชันนี้ใช้โมดูล EI813F เพื่อเชื่อมต่อคอนโทรลเลอร์ AC 800F เข้ากับเครือข่าย Ethernet อุตสาหกรรม และเปิดใช้งานการแลกเปลี่ยนข้อมูลระหว่างสองระบบโดยการกำหนดค่าการเชื่อมต่อ UDP

ในฝั่ง Freelance โมดูลการสื่อสาร EI813F และฟังก์ชันบล็อกส่ง/รับได้รับการกำหนดค่า ในขณะที่ฝั่ง PCS 7 มีการเรียกใช้ฟังก์ชันบล็อก FC50 "AG_LSEND" และ FC60 "AG_LRCV" โซลูชันนี้เปิดใช้งานการทำงานร่วมกันของข้อมูลระหว่างระบบควบคุมข้ามผู้ผลิต โดยยังคงโครงสร้างพื้นฐานอุปกรณ์ที่มีอยู่ ซึ่งช่วยประหยัดทั้งต้นทุนและเวลาที่เกี่ยวข้องกับการเปลี่ยนระบบทั้งหมด

• EI813F ต้องการแหล่งจ่ายไฟแยกต่างหากหรือไม่?
  ไม่ โมดูลนี้ได้รับพลังงานจากแร็คแบ็คเพลน AC 800F (24 V DC) และไม่ต้องการแหล่งจ่ายไฟภายนอก
• โมดูลรองรับโปรโตคอลการสื่อสารใดบ้าง?
  รองรับ TCP/IP, UDP และ Modbus/TCP เอกสารบางส่วนกล่าวถึงการรองรับ Profinet แต่ต้องยืนยันตามเวอร์ชันเฟิร์มแวร์และการกำหนดค่าระบบจริง
• โมดูลมีแบตเตอรี่ของตัวเองหรือไม่?
  ไม่ EI813F ไม่มีแบตเตอรี่ ฟังก์ชันสำรองข้อมูลหน่วยความจำหลักได้รับการสนับสนุนโดยแบตเตอรี่ที่ฝั่ง PM 802F/PM 803F คุณควรตรวจสอบสถานะของ LED BATT ของโมดูล PM เป็นระยะๆ
