IS220PTCCH1A GE Mark VIe
| สถานที่กำเนิด | สหรัฐอเมริกา |
|---|---|
| ชื่อแบรนด์ | GE |
| ได้รับการรับรอง | Certificate of Origin |
| หมายเลขรุ่น | IS220PTCCH1A |
| เอกสาร | GE-Mark-VIe-VIeS.pdf |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | $5000 |
| รายละเอียดการบรรจุ | บรรจุกล่องเดิม |
| เวลาการส่งมอบ | 5-7 วัน |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 1-99 ชิ้น / 3-5 วัน |
รายละเอียดสินค้า
| หมายเลขโมดูล | IS220PTCCH1A | ยี่ห้อ | จีอี |
|---|---|---|---|
| แคตตาล็อก | มาร์ค วี | ราคาขาย | 5,000 ดอลลาร์ |
| เงื่อนไข | ในสต็อก | ต้นทาง | สหรัฐอเมริกา |
| เวลานำ | 3-5 วันทำการ | การรับประกัน | 1 ปี |
| น้ำหนัก | 1กก | ||
| เน้น | โมดูลอินพุตเทอร์โมคัปเปิลตัวแปลง A/D 16 บิต,โมดูลอีเธอร์เน็ต GE Mark VIe ซ้ำซ้อนสองช่องสัญญาณ,โมดูลสัญญาณอุณหภูมิการรับรู้เซ็นเซอร์อัตโนมัติ |
||
รายละเอียดสินค้า

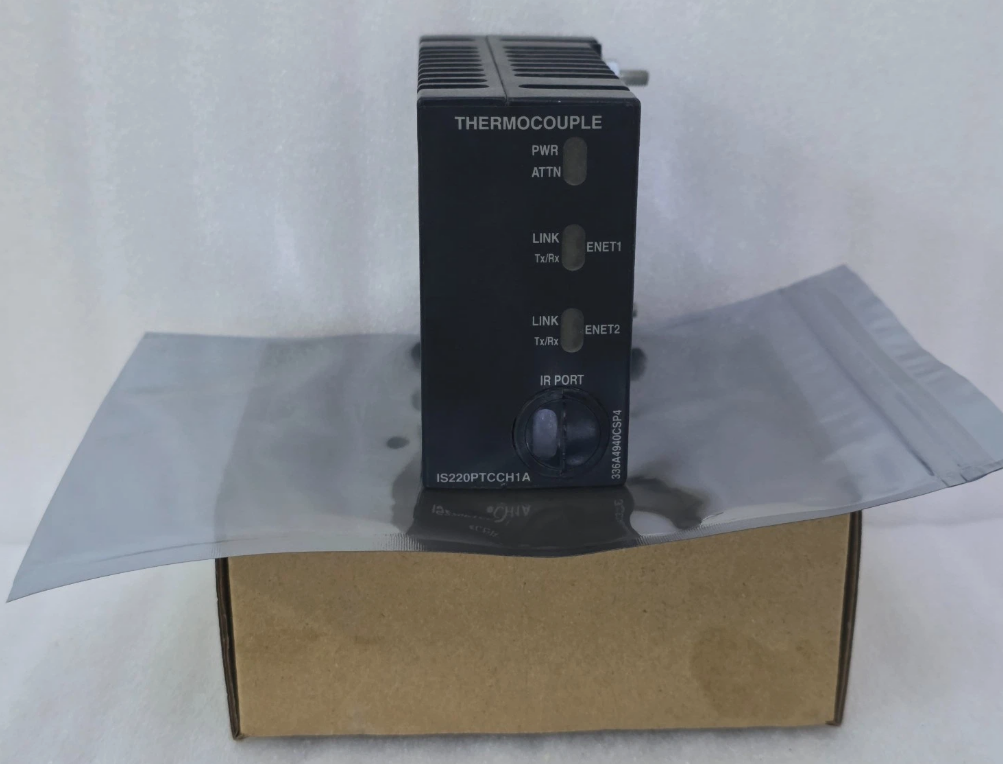

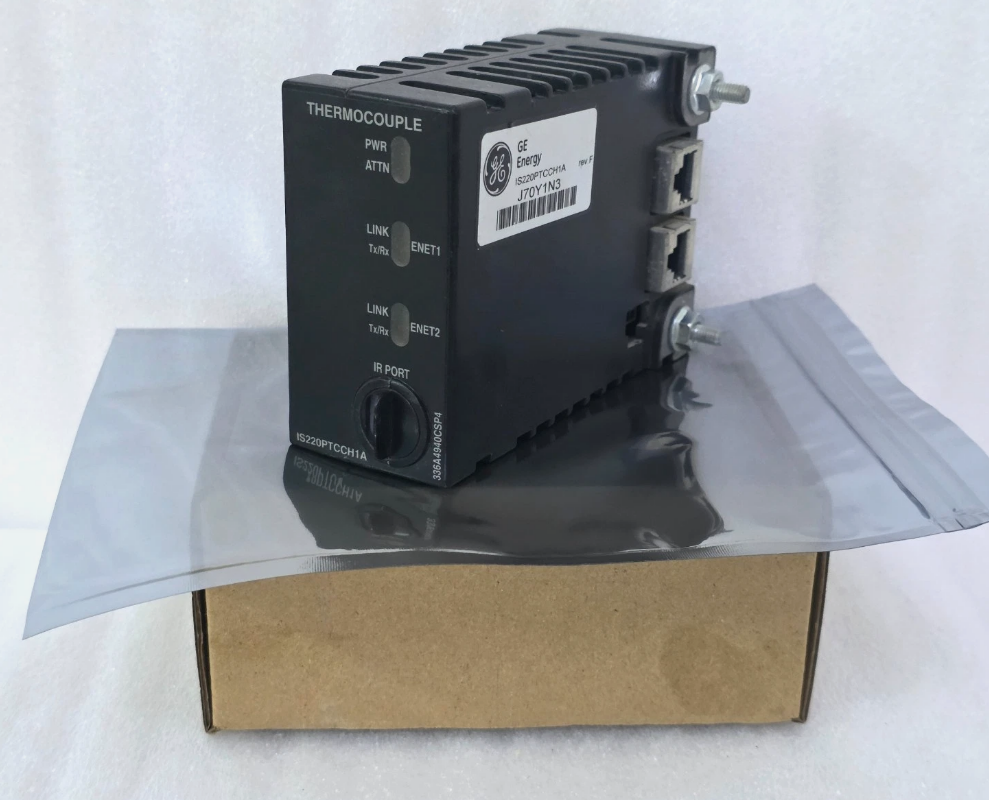

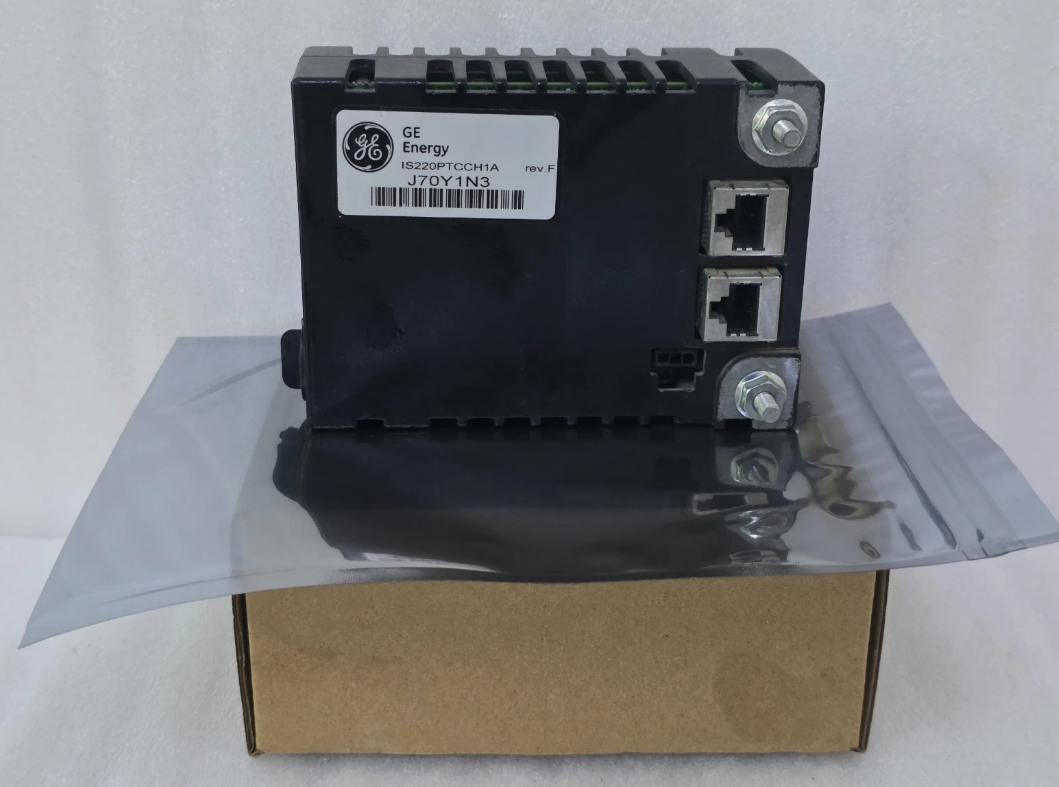

IS220PTCCH1A GE Mark VIe
IS220PTCCH1A เป็นโมดูลอินพุตเทอร์โมคัปเปิลที่ออกแบบมาโดยเฉพาะสำหรับการวัดสัญญาณอุณหภูมิในระบบควบคุมกังหันก๊าซและกังหันไอน้ำ โมดูลนี้แปลงสัญญาณแรงดันระดับมิลลิโวลต์ที่อ่อนแอซึ่งสร้างขึ้นโดยเซ็นเซอร์เทอร์โมคัปเปิลให้เป็นข้อมูลอุณหdigital ที่มีความแม่นยำสูง ซึ่งจะถูกส่งไปยังคอนโทรลเลอร์แบบเรียลไทม์ผ่านช่องสัญญาณอีเธอร์เน็ตคู่
บอร์ดนี้ใช้สถาปัตยกรรม "บอร์ดประมวลผล + บอร์ดรับข้อมูล" แบบรวม ซึ่งมีบอร์ดประมวลผล BPPx ในตัวและบอร์ดรับข้อมูลเทอร์โมคัปเปิลเฉพาะ โมดูลนี้บรรจุอยู่ในกล่องโลหะขนาดกะทัดรัด และมีคุณสมบัติการชดเชยจุดเย็นในตัว การจดจำเซ็นเซอร์อัตโนมัติ และความสามารถในการจัดเก็บ EEPROM
โมดูลนี้ทำงานที่ชั้น I/O แบบกระจายของ Mark VIe สื่อสารกับโปรเซสเซอร์หลักผ่านอีเธอร์เน็ตสำรองแบบสองช่องสัญญาณ เพื่อให้มั่นใจในความน่าเชื่อถือสูงในการส่งข้อมูลอุณหภูมิ ตรรกะการออกแบบหลักมุ่งเน้นไปที่การขยายสัญญาณที่อ่อนแอและการชดเชยจุดเย็น โดยรวมเอาตัวแปลง A/D 16 บิตที่มีความแม่นยำสูงและมัลติเพล็กเซอร์แบบดิฟเฟอเรนเชียลเพื่อจับการเปลี่ยนแปลงแรงดันไฟฟ้าเล็กน้อยจากเทอร์โมคัปเปิลได้อย่างแม่นยำ
คุณสมบัติหลัก
- รองรับโหมดการกำหนดค่าความซ้ำซ้อนสามโหมด: simplex, duplex และ TMR
- ตรวจจับวงจรเปิด การเชื่อมต่อย้อนกลับ และการลัดวงจรภายใน 2 มิลลิวินาที
- การจดจำเซ็นเซอร์อัตโนมัติช่วยลดความซับซ้อนในการติดตั้ง
- ไฟ LED ที่แผงด้านหน้าและพอร์ตวินิจฉัยอินฟราเรดให้ความสามารถในการวินิจฉัยระดับท้องถิ่นหลายระดับ
- ทำการชดเชยจุดเย็นที่แม่นยำ
- รองรับการระบุประเภทและขั้วของเทอร์โมคัปเปิลโดยอัตโนมัติ
- อัตราการสุ่มตัวอย่างอิสระ 100 Hz ต่อช่องสัญญาณ จับการเปลี่ยนแปลงอุณหภูมิที่กะทันหันภายใน 10 มิลลิวินาที
ข้อมูลจำเพาะของผลิตภัณฑ์
| ชื่อแบรนด์ | General Electric |
|---|---|
| รุ่น | IS220PTCCH1A |
| แคตตาล็อก | Mark VIe |
| น้ำหนักรวม | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก. |
| ขนาดบรรจุภัณฑ์ | 16 ซม. x 16 ซม. x 12 ซม. |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา |
| รหัส HS | 8537101190 |
| ระยะเวลารอคอยสินค้า | มีในสต็อก |
| ท่าเรือขนส่ง | เซียะเหมิน |
| การชำระเงิน | T/T |
| ราคาขาย | $5000 |
| การรับประกัน | 12 เดือน |
| ระยะเวลารอคอยสินค้า | 3-5 วันทำการ |
| พันธมิตรผู้จัดส่ง | DHL, UPS, TNT, FedEx และ EMS |
กรณีศึกษาการใช้งาน
ที่ศูนย์พลังงานของโรงงานเคมีถ่านหินขนาดใหญ่ในภาคตะวันตกเฉียงเหนือของจีน โครงการนี้ต้องการการบูรณาการระบบควบคุม Mark VIe สำหรับกังหันก๊าซ GE 9E เข้ากับระบบ Experion DCS ทั่วทั้งโรงงาน เพื่อเปิดใช้งานการตรวจสอบแบบรวมศูนย์และการเพิ่มประสิทธิภาพโหลด
ในโครงการนี้ IS220PTCCH1A มีหน้าที่รับผิดชอบในการรวบรวมพารามิเตอร์สำคัญ เช่น อุณหภูมิไอเสียของกังหันก๊าซ และอุณหภูมิแบริ่ง การเชื่อมต่อ Modbus TCP/IP ที่เสถียรช่วยให้มั่นใจได้ว่าข้อมูลอุณหภูมิจะถูกส่งไปยังระบบ DCS แบบเรียลไทม์ ซึ่งช่วยแก้ปัญหาคอขวดในการสื่อสารระหว่างกังหันก๊าซและ DCS
การกำหนดค่าและความเข้ากันได้
| โมดูลที่เข้ากันได้ | คำอธิบายฟังก์ชัน |
|---|---|
| IS200TBTCH1B | บล็อกเทอร์มินัลเทอร์โมคัปเปิล (การกำหนดค่า TMR); ให้ช่องสัญญาณอินพุตสำรอง TMR 12 ช่องเมื่อใช้กับ IS220PTCCH1A |
| IS200TBTCH1C | บล็อกเทอร์มินัล Simplex ออกแบบมาโดยเฉพาะสำหรับ IS220PTCCH1A มีเทอร์มินัลที่เข้ารหัสสีสำหรับการเดินสายเทอร์โมคัปเปิลที่ง่ายดายและการป้องกันไฟกระชากในตัว |
| IS220PTCCH1B | โมดูลที่อัปเกรดแล้ว มีให้เลือกเป็นตัวเลือกการเปลี่ยนหรืออัปเกรดสำหรับ IS220PTCCH1A |
| IS220PRTDH1A | โมดูลอินพุต RTD สำหรับการใช้งานที่ต้องการการตรวจจับอุณหภูมิความต้านทาน |
| IS220PMMH1A | บอร์ดควบคุมหลัก ซึ่งร่วมกับ IS220PTCCH1A จะสร้างสถาปัตยกรรมควบคุม Mark VIe ที่สมบูรณ์ |
| IS220PPRAH1A | โมดูลป้องกัน ซึ่งเมื่อใช้กับ IS220PTCCH1A จะใช้ตรรกะการป้องกันที่เกี่ยวข้องกับอุณหภูมิ |
คำถามที่พบบ่อย
IS220PTCCH1A รองรับช่องสัญญาณอินพุตเทอร์โมคัปเปิลกี่ช่อง?
ในการกำหนดค่า simplex โมดูลจะให้ช่องสัญญาณอินพุตเทอร์โมคัปเปิลอิสระ 12 ช่อง เมื่อใช้กับบล็อกเทอร์มินัล TBTCH1C การกำหนดค่าแบบ dual-pack สามารถขยายได้ถึง 24 ช่อง ในการกำหนดค่า TMR (พร้อมบล็อกเทอร์มินัล TBTCH1B) จะให้ 12 ช่อง
โมดูลนี้รองรับเทอร์โมคัปเปิลประเภทใดบ้าง?
IS220PTCCH1A รองรับเทอร์โมคัปเปิลมาตรฐานหลายประเภท รวมถึง J, K, T, E, R, S, B และ N รวมถึงอินพุตสัญญาณมิลลิโวลต์ตั้งแต่ -8 mV ถึง +45 mV
ความแม่นยำในการวัดของโมดูลคือเท่าใด?
โมดูลใช้ตัวแปลง A/D 16 บิตที่มีข้อผิดพลาดความสอดคล้อง ±0.25°F (ประมาณ ±0.14°C) และความละเอียด 0.1°C ความแม่นยำของการชดเชยจุดเย็นคือ ±0.5°C
ระยะเวลาการรับประกันสำหรับโมดูลนี้คือเท่าใด?
โดยทั่วไป ระยะเวลาการรับประกันสำหรับผลิตภัณฑ์ดั้งเดิมคือ 12 เดือน
