จีเอสไอ130 244-130-000-204
รายละเอียดสินค้า
| หมายเลขโมดูล | GSI130 | หมายเลขการสั่งซื้อ | 244-130-000-204 |
|---|---|---|---|
| เงื่อนไข | ในสต็อก | น้ำหนัก | 1กก |
| เวลานำ | 3-5 วันทำการ | ยี่ห้อ | อื่น |
| ต้นทาง | จีน | ราคาขาย | $ 700 |
| การรับประกัน | 1 ปี | ||
| เน้น | ระบบส่งกำลังแบบสองสาย Galvanic Separation Unit,โมดูล GSI130 ทนต่อแรงดันไฟฟ้าแบบแยกส่วน 4 kV,โมดูลแยกสัญญาณความไว 1 V/mA |
||
รายละเอียดสินค้า

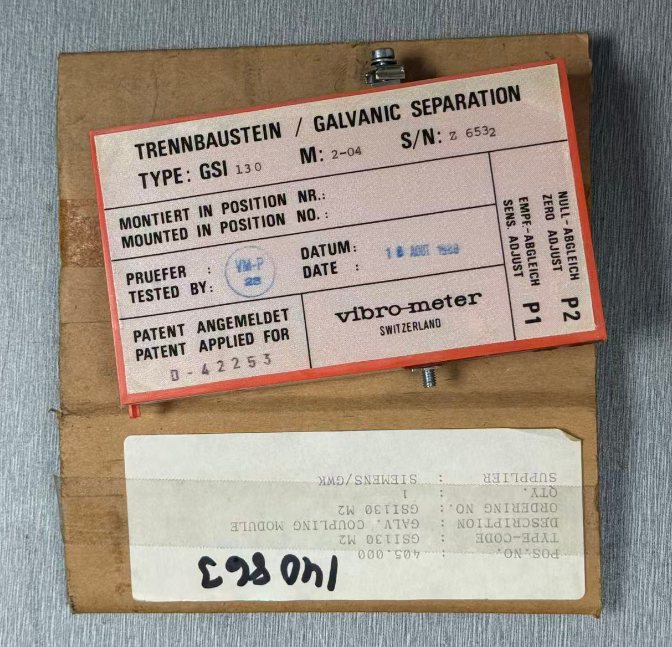

GSI130 244-130-000-204 หน่วยแยกด้วยไฟฟ้า
คุณสมบัติหลัก
- สำหรับระบบส่งสัญญาณแบบสองสาย
- จ่ายไฟให้กับเซ็นเซอร์และคอนโทรลเลอร์ และอ่านสัญญาณของพวกมัน
- สามารถจ่ายไฟให้กับระบบอิเล็กทรอนิกส์ที่มีการใช้กระแสไฟน้อยกว่า 20 mA
- ส่งออกสัญญาณแรงดันไฟฟ้าที่แปรผันตามกระแสที่ดึงโดยคอนโทรลเลอร์

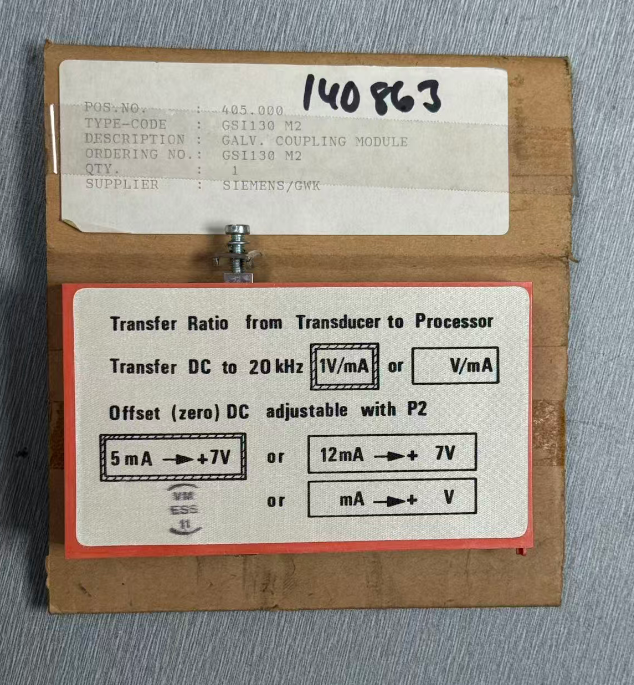

- ปรับความไวที่ 1 V/mA (การส่งผ่าน DC + AC)
- แรงดันไฟฟ้าทนต่อการแยกที่กำหนด: 4 kV
- สามารถเชื่อมต่อเอาต์พุตกับเซ็นเซอร์ซีรีส์ CE… หรือคอนโทรลเลอร์ซีรีส์ IPC…
รายละเอียดผลิตภัณฑ์
GSI130 244-130-000-204 เป็นหน่วยแยกด้วยไฟฟ้าจากซีรีส์ GSI 122/130 โมดูลนี้ใช้สำหรับจ่ายไฟให้กับเซ็นเซอร์และตัวปรับสภาพสัญญาณ และอ่านสัญญาณเอาต์พุตของพวกมัน โดยส่วนใหญ่ใช้ในระบบส่งสัญญาณแบบสองสาย
หน้าที่หลักของหน่วยคือการแยกด้วยไฟฟ้า (galvanic isolation) ระหว่างจุดวัดและอุปกรณ์ประมวลผลสัญญาณ ป้องกันปัญหาที่เกิดจากความแตกต่างของแรงดันไฟฟ้าระหว่างจุดวัดและอุปกรณ์ประมวลผลสัญญาณ เช่น วงจรลงกราวด์ (earth loops)
ในระบบตรวจสอบการสั่นสะเทือนรุ่นเก่า เซ็นเซอร์หรือตัวปรับสภาพมักจะติดตั้งอยู่ในภาคสนาม ในขณะที่อุปกรณ์ประมวลผลสัญญาณจะอยู่ที่ห้องควบคุมหรือห้องอิเล็กทรอนิกส์ อาจมีความแตกต่างของศักย์กราวด์ระหว่างทั้งสอง ซึ่งนำไปสู่สัญญาณรบกวน การดริฟท์ หรือการแจ้งเตือนที่ผิดพลาดในสัญญาณการสั่นสะเทือน GSI 130 จะตัดเส้นทางการนำไฟฟ้าผ่านการแยกด้วยไฟฟ้า ส่งผลให้การส่งสัญญาณมีความเสถียรมากขึ้น
ข้อมูลจำเพาะผลิตภัณฑ์
| ชื่อแบรนด์ | อื่นๆ |
| รุ่น | GSI130 |
| ข้อมูลการสั่งซื้อ | 244-130-000-204 |
| แคตตาล็อก | ตัวแปลงความเร็ว |
| น้ำหนักรวม/น้ำหนักขนส่ง | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก. |
| ขนาดบรรจุภัณฑ์ | 16 ซม. x 16 ซม. x 12 ซม. |
| ประเทศต้นกำเนิด | จีน |
| รหัส HS | 8537101190 |
| ระยะเวลารอคอยสินค้า | มีในสต็อก |
| ท่าเรือขนส่ง | เซียะเหมิน |
| การชำระเงิน | T/T |
| ราคาขาย | $700 |
| การรับประกัน | 12 เดือน |
| ระยะเวลารอคอยสินค้า | 3-5 วันทำการ |
| พันธมิตรผู้จัดส่ง | DHL, UPS, TNT, FedEx และ EMS |
ข้อมูลการสั่งซื้อ
ขั้นตอนการบำรุงรักษาตามปกติ

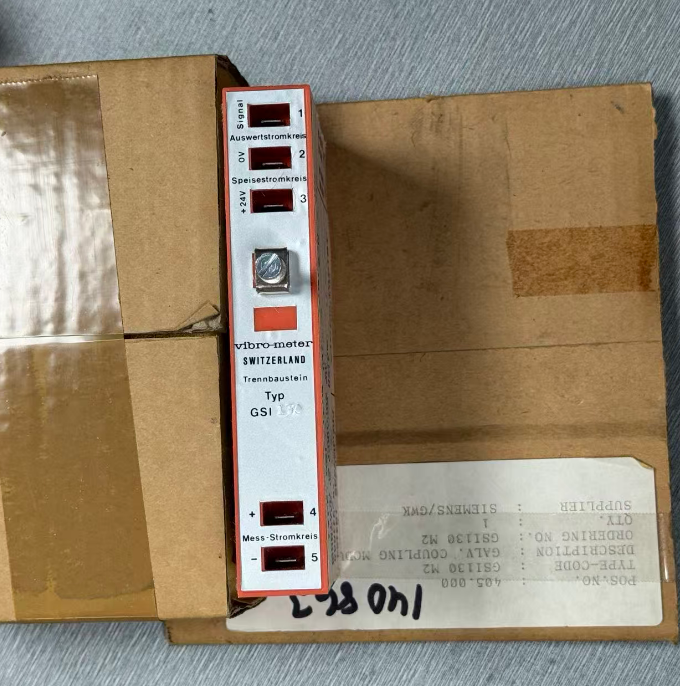

- ตรวจสอบแหล่งจ่ายไฟและสายไฟ: ตรวจสอบว่าขั้วต่อ +24 V, 0 V และ SIGNAL เชื่อมต่อแน่นหนา ไม่มีจุดเชื่อมต่อหลวม การกัดกร่อน หรือสายไฟขาด
- ตรวจสอบการแยกและการต่อสายดิน: ตรวจสอบว่าตำแหน่งการติดตั้งโมดูล วิธีการต่อสายดิน และการป้องกันเป็นไปตามข้อกำหนดของระบบ เพื่อป้องกันการเกิดวงจรลงกราวด์ใหม่
- ตรวจสอบอัตราส่วนเอาต์พุต: ในระหว่างการยกเครื่องระบบครั้งใหญ่ ให้ตรวจสอบว่าเอาต์พุตยังคงเป็นไปตามความสัมพันธ์การส่งผ่าน 1 V/mA หรือไม่ หากระบบมีการปรับความไว ให้ดำเนินการด้วยความระมัดระวังตามคู่มือ
- หมายเหตุความแตกต่างของเวอร์ชัน: เอกสารระบุว่าการปรับระดับ DC เป็น 'เฉพาะ GSI 122' เมื่อบำรุงรักษา GSI130 อย่าปรับคุณสมบัติที่ไม่มีในรุ่นนี้โดยไม่ได้ตั้งใจ
- การทำความสะอาดและการระบายความร้อน: รักษาพื้นผิวโมดูลให้สะอาด เพื่อป้องกันฝุ่นสะสมและความชื้นที่อาจทำให้ฉนวนเสื่อมสภาพ
- การจัดการอะไหล่: เนื่องจาก GSI130 เป็นรุ่นเก่า จึงแนะนำให้เก็บอะไหล่ให้เพียงพอสำหรับการใช้งานที่สำคัญ เพื่อหลีกเลี่ยงการหยุดทำงานเป็นเวลานานในกรณีที่เกิดความล้มเหลว
- การรับรองและการประเมินความปลอดภัย: หากใช้ในบรรยากาศที่อาจเกิดการระเบิดหรือวงจรที่เกี่ยวข้องกับความปลอดภัย ให้ตรวจสอบหลังการบำรุงรักษาว่าขอบเขตการรับรองและความสมบูรณ์ของความปลอดภัยของระบบยังคงไม่ได้รับผลกระทบ
กรณีศึกษาการใช้งาน
ในการตรวจสอบการสั่นสะเทือนของกังหันไอน้ำ เครื่องวัดความเร่งซีรีส์ CA หรือคอนโทรลเลอร์ที่เกี่ยวข้องจะถูกติดตั้งใกล้กับเสื้อแบริ่ง และสัญญาณจะต้องถูกส่งเป็นระยะทางไกลไปยังชั้นวางตรวจสอบในห้องอิเล็กทรอนิกส์
เนื่องจากมีอุปกรณ์กำลังสูงจำนวนมากในโรงงาน ความแตกต่างของศักย์กราวด์จะนำสัญญาณรบกวนเข้ามาในสายสัญญาณ โดยการรวม GSI130 เข้าไปในสายสัญญาณ จะได้การแยกด้วยไฟฟ้า (galvanic isolation) ระหว่างจุดวัดและหน่วยประมวลผลสัญญาณ วงจรลงกราวด์จะถูกตัด และสัญญาณการสั่นสะเทือนจะเสถียรขึ้น
คำถามที่พบบ่อย
หน้าที่หลักของ GSI130 244-130-000-204 คืออะไร?
ใช้สำหรับจ่ายไฟให้กับเซ็นเซอร์และคอนโทรลเลอร์ และอ่านสัญญาณของพวกมัน โดยส่วนใหญ่ใช้ในระบบส่งสัญญาณแบบสองสาย ส่งออกสัญญาณแรงดันไฟฟ้าที่แปรผันตามกระแสที่ใช้โดยคอนโทรลเลอร์ ในขณะเดียวกันก็ให้การแยกด้วยไฟฟ้า (galvanic isolation) ระหว่างจุดวัดและหน่วยประมวลผลสัญญาณ
ส่งออกสัญญาณอะไร?
ส่งออกสัญญาณแรงดันไฟฟ้าที่แปรผันตามกระแสที่ดึงโดยคอนโทรลเลอร์ ความไวที่ระบุในเอกสารคือ 1 V/mA (การส่งผ่าน DC + AC) และสามารถใช้ได้โดยตรงเพื่อวิเคราะห์สัญญาณของคอนโทรลเลอร์
ระยะเวลาการรับประกันนานเท่าใด?
การรับประกันอุตสาหกรรมมาตรฐาน: 12 เดือน ด้วยการติดตั้งที่ถูกต้องและไม่มีการโอเวอร์โหลด ผลิตภัณฑ์มีอายุการใช้งาน 5-10 ปี
ผลิตภัณฑ์ที่แนะนำ
CE110 | AS-022/050 | EA402 | EA403 | EA902 | IPC704 | IQS450 | IQS452 | IQS900 | TQ902 | TQ401 | TQ402 | TQ403 | TQ412 | CA901 | CP216 | IQ900 | CE311 | IPC704 | CA202
และอื่นๆ อีกมากมาย รวมถึง: CA306, IOC4T, MPC4, CMC16, IOC16T, RPS6U, CPUM, IOCN, XIO16T, ABE042, RLC16, CI185, GSI127, IQS452, PV660, CI185, VMD TSW201-007-05, EC318, CA306, AE119, MA133, TWW103 M1, EC153, เป็นต้น
