DS200TCEBG1B บอร์ดขยายปลายสายป้องกัน GE Mark V
| สถานที่กำเนิด | สหรัฐอเมริกา |
|---|---|
| ชื่อแบรนด์ | GE |
| ได้รับการรับรอง | Certificate of Origin |
| หมายเลขรุ่น | DS200TCEBG1B |
| เอกสาร | GE Mark VI.pdf |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | $2200 |
| รายละเอียดการบรรจุ | บรรจุกล่องเดิม |
| เวลาการส่งมอบ | 5-7 วัน |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 1-99 ชิ้น / 3-5 วัน |
รายละเอียดสินค้า
| ยี่ห้อ | จีอี | หมายเลขโมดูล | DS200TCEBG1B |
|---|---|---|---|
| แคตตาล็อก | มาร์ค วี | ราคาขาย | $ 2,200 |
| เงื่อนไข | ในสต็อก | ต้นทาง | สหรัฐอเมริกา |
| เวลานำ | 3-5 วันทำการ | การรับประกัน | 1 ปี |
| น้ำหนัก | 1กก | ||
| เน้น | คณะกรรมการขยายการสิ้นสุดการป้องกันการแยกสัญญาณ,ฟังก์ชั่นการป้องกันที่หลากหลายบอร์ด GE Mark V,ความเข้ากันได้เชิงลึก DS200TCEBG1B |
||
รายละเอียดสินค้า
DS200TCEBG1B GE Mark V
ภาพรวมผลิตภัณฑ์

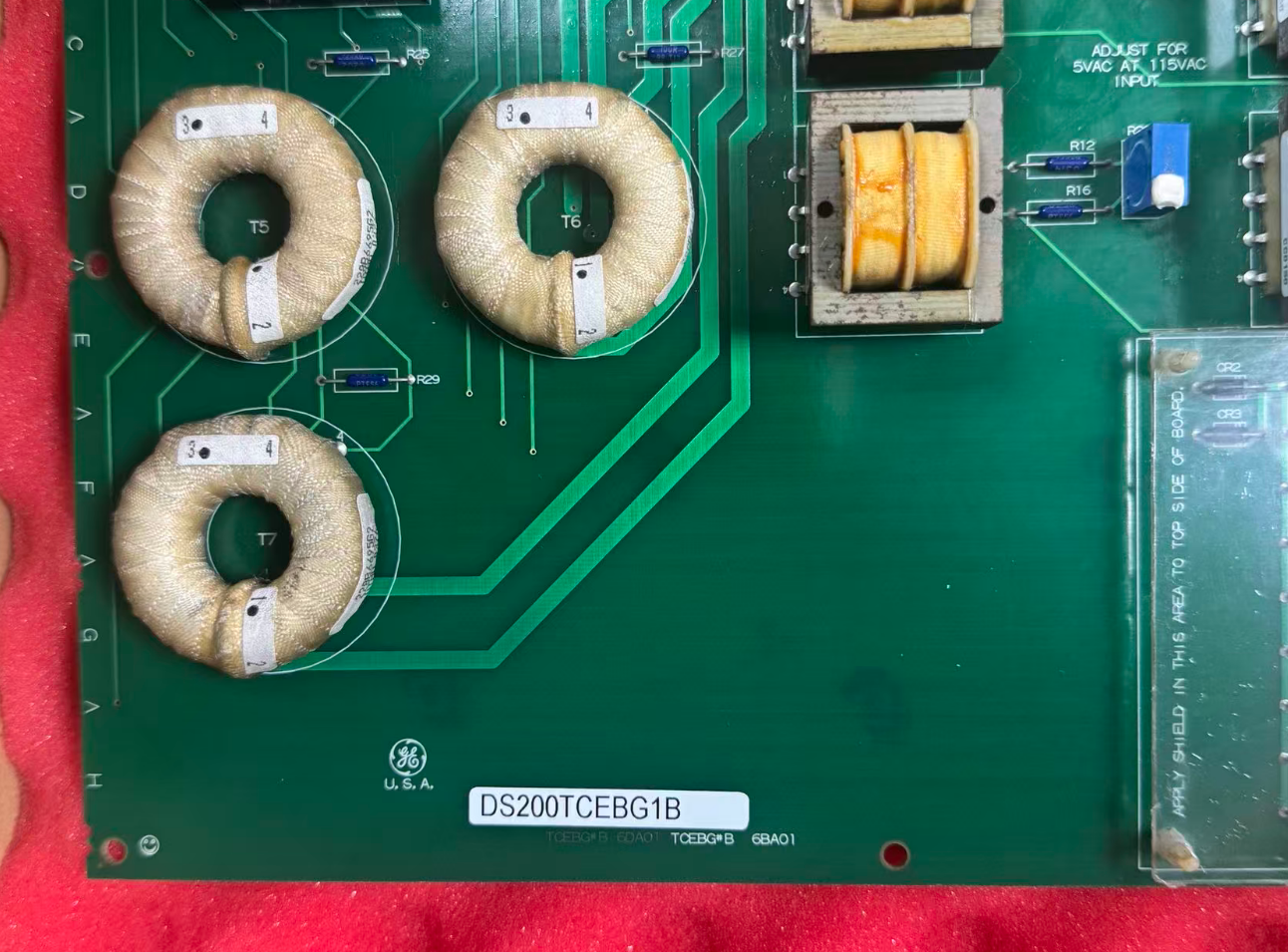

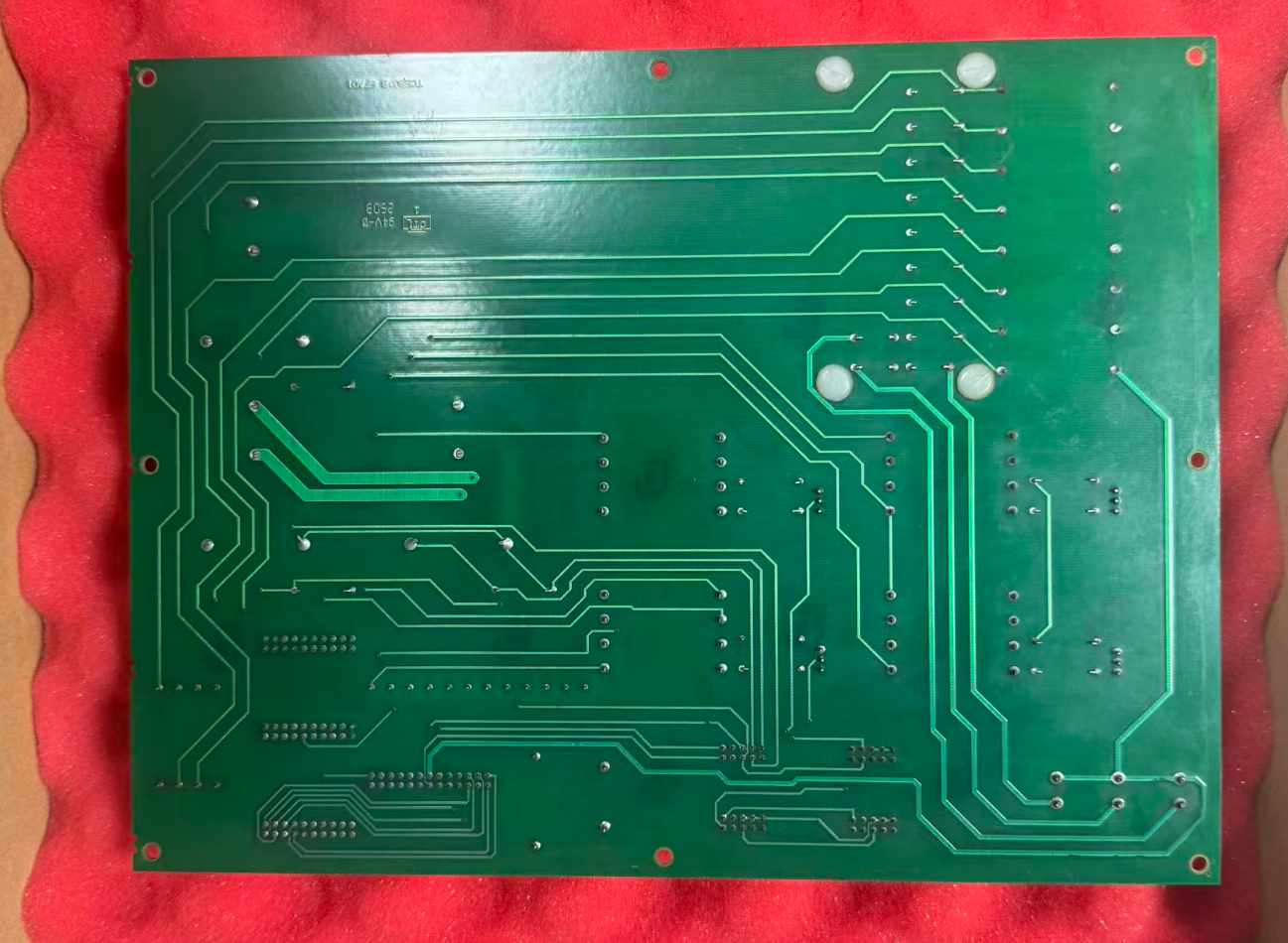

DS200TCEBG1B เป็นบอร์ดขยายขอบเขตการป้องกัน (Protective Termination Expander Board) ที่อยู่ในซีรีส์ DS200 และส่วนใหญ่จะติดตั้งอยู่ในพื้นที่แกนป้องกัน P1 ของระบบ Mark V บอร์ดนี้ทำหน้าที่เป็นศูนย์กลางสำหรับการเชื่อมต่อสัญญาณและการปรับสภาพสัญญาณภายในระบบ
มีหน้าที่ในการปรับขนาดและปรับสภาพสัญญาณ PT (หม้อแปลงแรงดัน) และ CT (หม้อแปลงกระแส) จากเครื่องกำเนิดไฟฟ้าภาคสนาม แรงดันไฟฟ้าที่บัสบาร์ และกระแสไฟฟ้าที่สายส่ง และส่งสัญญาณที่ประมวลผลแล้วไปยังบอร์ด TCCB เพื่อใช้งาน ในขณะเดียวกันก็ทำงานร่วมกับบอร์ดป้องกันความเร็วเกิน TCEA, โมดูลทริป TC2000 และแผงขั้วต่อ เพื่อสร้างห่วงโซ่การป้องกันที่สมบูรณ์

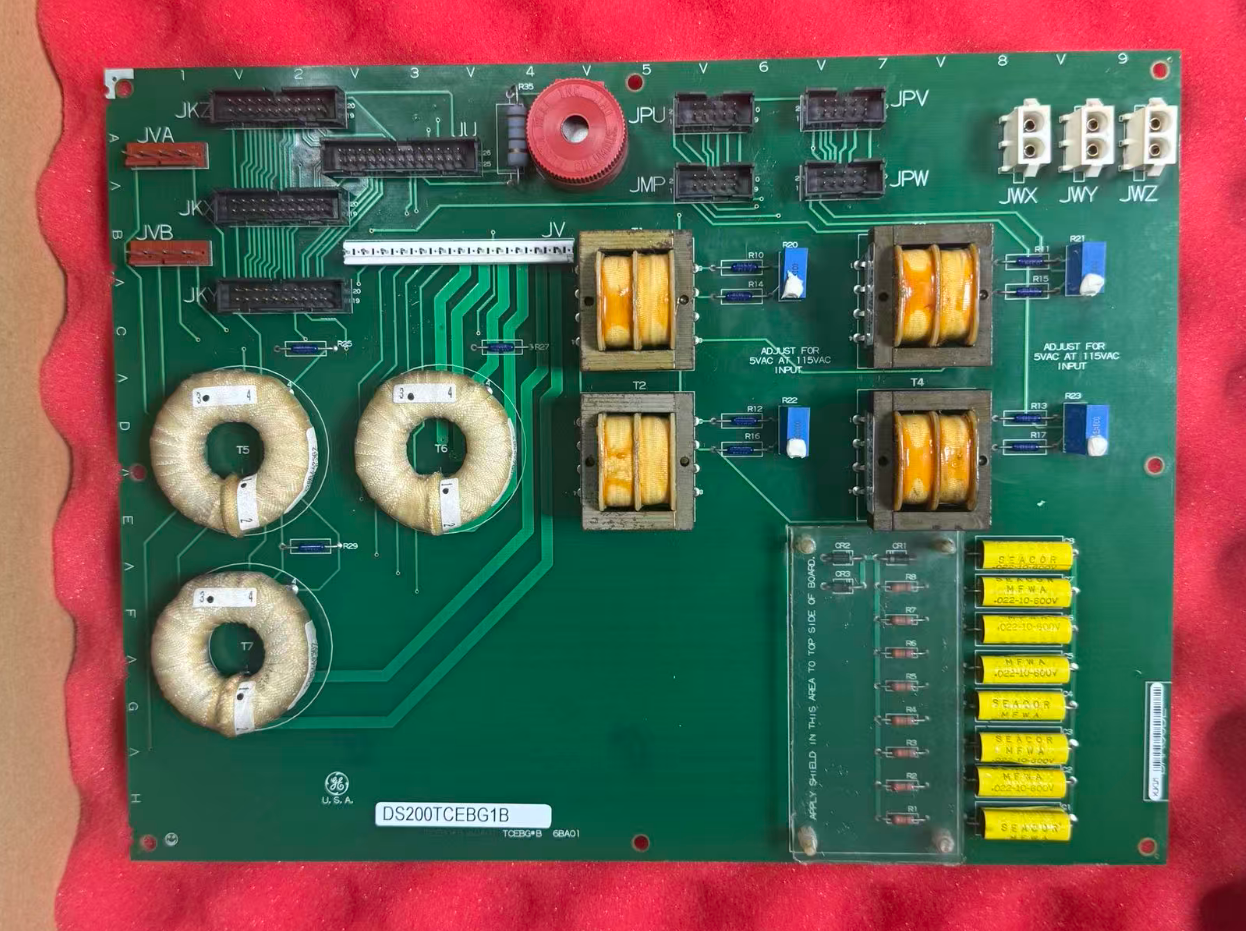

ในด้านรูปลักษณ์และการจัดวางฮาร์ดแวร์ บอร์ดนี้มีคอนเนคเตอร์แบบ 3 เบย์ (สำหรับแหล่งจ่ายไฟและบัสระบบ) หม้อแปลงสัญญาณ 4 ตัว (ทำหน้าที่เป็นช่องสัญญาณแยก) คอนเนคเตอร์แบบ 26 พิน 1 ตัว (ใช้รับสัญญาณแกนหลักเป็นหลัก) คอนเนคเตอร์แบบ 10 พิน 4 ตัว และคอนเนคเตอร์แบบ 20 พิน 3 ตัว (สำหรับเชื่อมต่อขั้วต่อ I/O)
คุณสมบัติหลัก
- ความสามารถในการแยกสัญญาณและการขยายการป้องกัน: หม้อแปลงสัญญาณบนบอร์ดสี่ตัวให้การแยกทางไฟฟ้า ลดสัญญาณรบกวนจากภาคสนาม และส่งสัญญาณที่สะอาดไปยังคอนโทรลเลอร์หลัก
- ฟังก์ชันการป้องกันหลายอย่าง: การแยกสัญญาณในตัว การแปลงระดับ การขยายวงจรป้องกัน และขั้วต่อแบบต่อสายตรงทำงานร่วมกับระบบ Mark V เพื่อใช้การป้องกันความเร็วเกินและตรรกะการทริป
- ความสามารถในการวินิจฉัยบนบอร์ดที่จำกัด: ความสามารถในการวินิจฉัยตัวเองมีจำกัด อย่างไรก็ตาม รายงานคำเตือน ข้อผิดพลาด และการทริปสามารถสร้างขึ้นได้โดยใช้เครื่องมือวินิจฉัยไดรฟ์และอัปโหลดผ่านพอร์ตซีเรียลเพื่อการวิเคราะห์
- ความเข้ากันได้สูงกับระบบ Mark V: การจับคู่สัญญาณได้รับการปรับแต่งสำหรับระบบป้องกัน Mark V P1 พร้อมการปรับรูปคลื่นพัลส์และการแปลงระดับที่เหมาะสม เพื่อให้มั่นใจถึงความเข้ากันได้กับโมดูล TCEA/TC2000 ทุกรุ่น
ข้อมูลจำเพาะของผลิตภัณฑ์
| ชื่อแบรนด์ | General Electric |
| รุ่น | DS200TCEBG1B |
| แคตตาล็อก | Mark V |
| น้ำหนักรวม/น้ำหนักขนส่ง | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก. |
| ขนาดบรรจุภัณฑ์ | 16 ซม. x 16 ซม. x 12 ซม. |
| ประเทศผู้ผลิต | สหรัฐอเมริกา |
| รหัส HS | 8537101190 |
| ระยะเวลารอคอยสินค้า | มีในสต็อก |
| ท่าเรือขนส่ง | เซียะเหมิน |
| การชำระเงิน | T/T |
| ราคาขาย | $2200 |
| การรับประกัน | 12 เดือน |
| ระยะเวลารอคอยสินค้า | 3-5 วันทำการ |
| พันธมิตรผู้จัดส่ง | DHL, UPS, TNT, FedEx และ EMS |
การเปรียบเทียบโมเดลที่คล้ายกัน
DS200TCEAG1B: ทั้งสองเป็นบอร์ดในซีรีส์ Mark V แต่มีวัตถุประสงค์การใช้งานที่แตกต่างกัน DS200TCEBG1B เน้นการขยายขอบเขตการป้องกันและการปรับสภาพสัญญาณ ในขณะที่บอร์ดซีรีส์ TCEA จัดการฟังก์ชันการประมวลผลหลักสำหรับการป้องกันความเร็วเกิน ทั้งสองทำงานเสริมกัน
DS200SHVMG1A: เป็นบอร์ดตรวจสอบและป้องกันแรงดันไฟฟ้าสูงในซีรีส์ Mark V เช่นกัน แต่ส่วนใหญ่ได้รับการออกแบบมาสำหรับการใช้งานอินเทอร์เฟซแรงดันไฟฟ้าสูง SCR ซึ่งแตกต่างจาก DS200TCEBG1B ที่เน้นการขยายขอบเขตการป้องกัน
การกำหนดค่าระบบ
| บอร์ดป้องกันความเร็วเกิน TCEA | บอร์ดนี้ทำงานร่วมกับบอร์ดป้องกันความเร็วเกิน TCEA โดยตรงเพื่อสร้างลิงก์การป้องกันหลักของโซนป้องกัน P1 บอร์ดนี้จัดการการปรับสภาพสัญญาณและการแยกสัญญาณ ในขณะที่ TCEA จัดการการตรวจจับความเร็วเกินและการดำเนินการตามตรรกะการทริป |
| โมดูลทริป TC2000 | ทำงานร่วมกับโมดูลทริป TC2000 เพื่อเปิดใช้งานการส่งและดำเนินการตามสัญญาณทริปแบบต่อสายตรง |
| บอร์ดขั้วต่อ PTBA | สัญญาณ PT/CT ที่ปรับขนาดโดยการ์ดจะถูกส่งไปยังบอร์ดขั้วต่อ PTBA ในที่สุด เพื่อให้การเชื่อมต่อทางกายภาพระหว่างสัญญาณและอุปกรณ์ภาคสนามสมบูรณ์ |
ประเด็นสำคัญสำหรับการกำหนดค่าแร็คขยาย
- ต้องติดตั้งการ์ดในสล็อต 1 ของแร็คขยาย
- รองรับการต่อพ่วงแร็คขยายได้สูงสุด 7 แร็ค โดยมีความยาวสายเคเบิลสูงสุด 50 ฟุต (15 เมตร)
- ไม่จำเป็นต้องกำหนดค่าสวิตช์ DIP การกำหนดค่าทั้งหมดเป็นแบบซอฟต์แวร์ หลังจากเปลี่ยนแล้ว โปรดตรวจสอบการกำหนดค่าโทโพโลยีแร็คในซอฟต์แวร์การเขียนโปรแกรม
- รองรับฟังก์ชัน "Hold Last State" ซึ่งจะล็อคสถานะของโมดูลเอาต์พุตเมื่อการสื่อสารกับ CPU ถูกขัดจังหวะ ป้องกันการเคลื่อนไหวของตัวกระตุ้นโดยไม่ได้ตั้งใจ
คำแนะนำการเชื่อมต่อภาคสนาม: การเชื่อมต่อภาคสนามทั้งหมดควรใช้สายเคเบิลแบบมีฉนวน และช่องสัญญาณอินพุตแต่ละช่องมีการป้องกันแรงดันเกิน 30V
ตัวอย่างกรณี
ระบบ Mark V ของกังหันก๊าซ 9E ที่โรงไฟฟ้าแห่งหนึ่งใช้ DS200TCEBG1B ในพื้นที่แกนป้องกัน P1 เพื่อแยกและปรับขนาดสัญญาณ PT/CT ทำงานร่วมกับบอร์ดป้องกันความเร็วเกิน TCEA และโมดูลทริป TC2000 เพื่อให้มั่นใจในการทำงานการป้องกันที่เชื่อถือได้ในช่วงการจุดระเบิด การอุ่นเครื่อง การเร่งความเร็ว และการเชื่อมต่อกริด จึงช่วยลดการทริปที่ผิดพลาด
คำถามที่พบบ่อย
บอร์ดติดตั้งอยู่ที่ไหน?
ติดตั้งอยู่ที่ตำแหน่งแกน P1 2 ของตู้ควบคุม Mark V และต้องติดตั้งในสล็อต 1 ของแร็คขยาย
ติดตั้งอยู่ที่ตำแหน่งแกน P1 2 ของตู้ควบคุม Mark V และต้องติดตั้งในสล็อต 1 ของแร็คขยาย
ช่วงอุณหภูมิการทำงานของบอร์ดคือเท่าใด?
ช่วงอุณหภูมิการทำงานปกติคือ -20°C ถึง +60°C และช่วงอุณหภูมิการจัดเก็บคือ -40°C ถึง +85°C
ช่วงอุณหภูมิการทำงานปกติคือ -20°C ถึง +60°C และช่วงอุณหภูมิการจัดเก็บคือ -40°C ถึง +85°C
ระยะเวลาการรับประกันสำหรับโมดูลนี้คือเท่าใด?
โดยทั่วไป ระยะเวลาการรับประกันสำหรับผลิตภัณฑ์ดั้งเดิมคือ 12 เดือน
โดยทั่วไป ระยะเวลาการรับประกันสำหรับผลิตภัณฑ์ดั้งเดิมคือ 12 เดือน
