DS200TCTGG1A GE ตรา V

DS200TCTGG1A เป็น Simplex Trip Board (ย่อว่า TCTG) ที่ติดตั้งในสล็อต 4 ของแร็คควบคุม มีหน้าที่รับผิดชอบในการดำเนินการตามตรรกะการปิดฉุกเฉินของกังหันก๊าซ/ไอน้ำ โดยรับคำสั่งทริปจากโปรเซสเซอร์ควบคุมเพื่อขับเคลื่อนโซลินอยด์วาล์วทริปภายนอกผ่านรีเลย์บนบอร์ด เพื่อตัดการจ่ายเชื้อเพลิงหรือไอน้ำเพื่อให้แน่ใจว่ากังหันจะปิดอย่างปลอดภัย

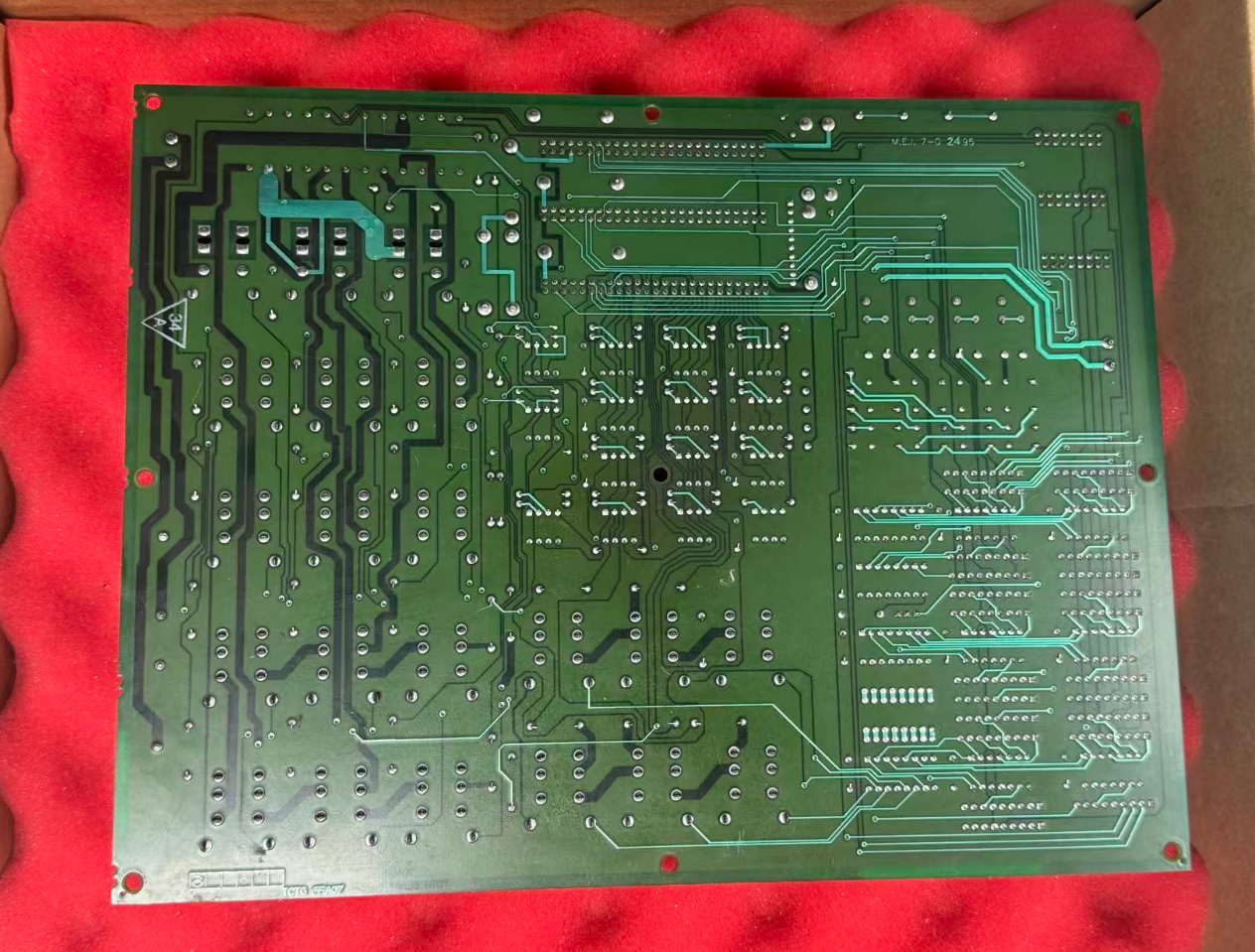

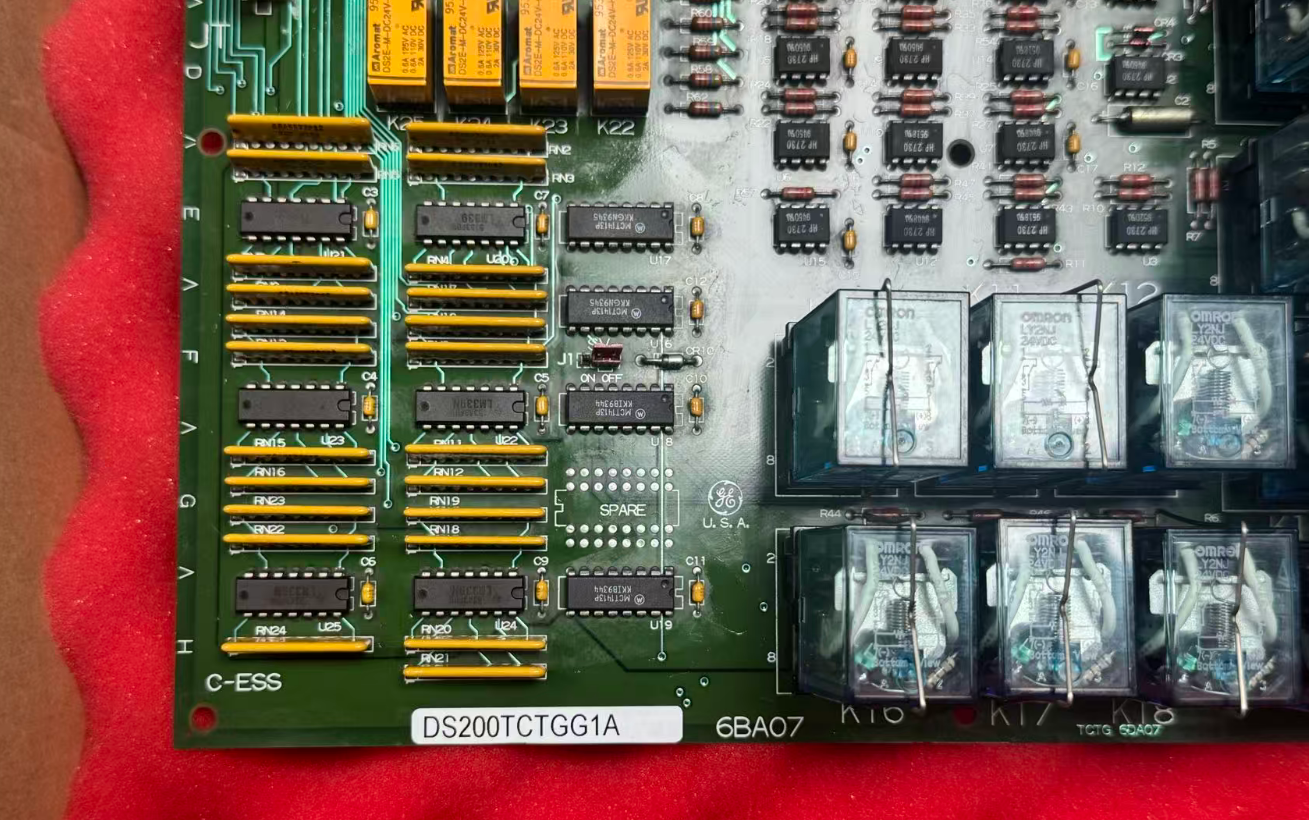

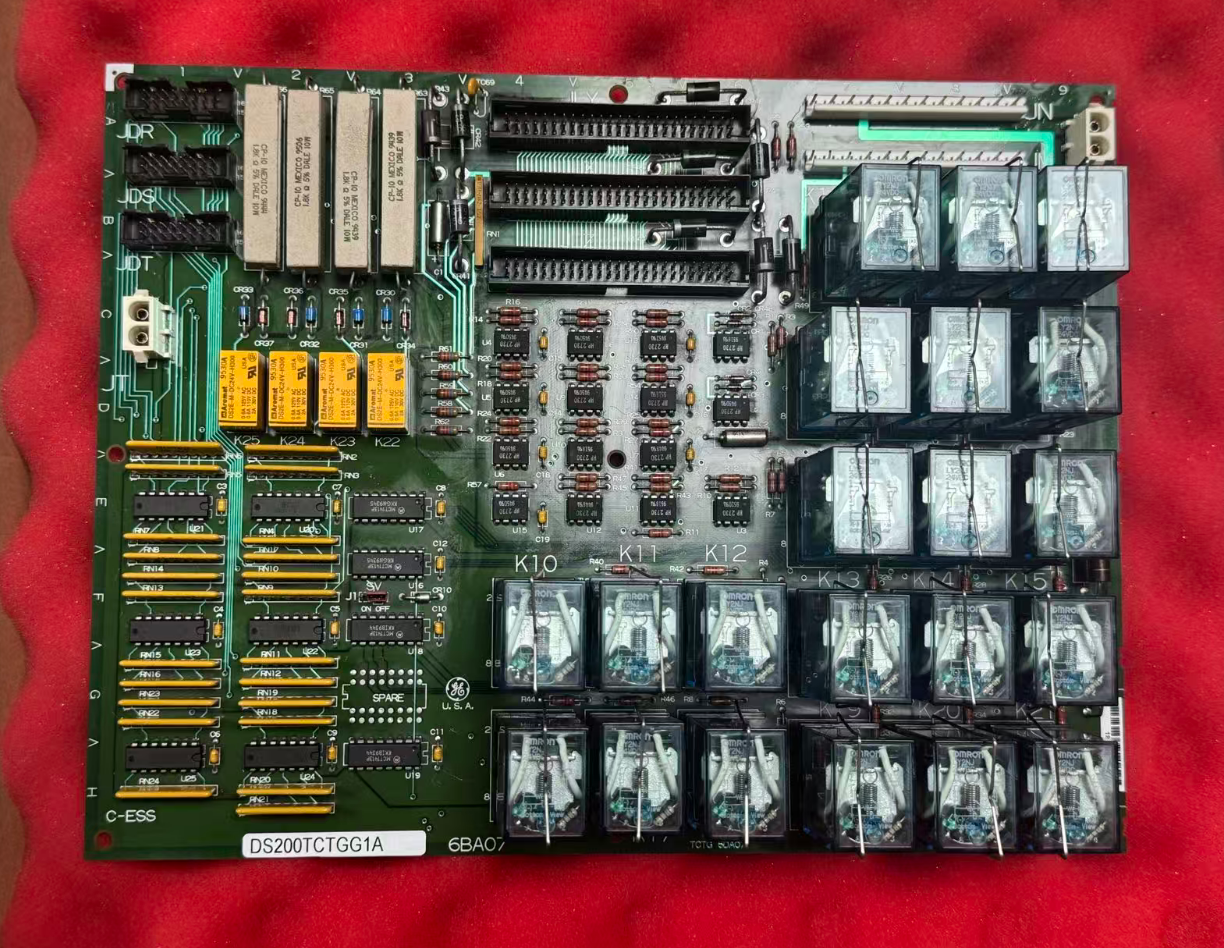

ในแง่ของสถาปัตยกรรมฮาร์ดแวร์ บอร์ดนี้มีรีเลย์อิเล็กโตรเมคคานิคแบบเสียบปลั๊ก 21 ตัว (หมายเลข K1-K21) ยึดด้วยสลักโลหะเพื่อให้เปลี่ยนได้อย่างรวดเร็ว นอกจากนี้ยังมีขั้วต่อ 50 พิน 3 ตัว (JLX, JLY, JLZ) และขั้วต่อ 12 พิน 2 ตัว (JN, JM) สำหรับอินพุตและเอาต์พุตสัญญาณ บอร์ดได้รับการป้องกันด้วยการเคลือบมาตรฐาน (Normal Coating) และเหมาะสำหรับสภาพแวดล้อมตู้ควบคุมอุตสาหกรรมมาตรฐาน

• รีเลย์อิเล็กโตรเมคคานิคแบบเสียบปลั๊ก 21 ตัว (K1-K21) พร้อมสลักโลหะเพื่อการเปลี่ยนที่รวดเร็ว
• หน้าสัมผีรีเลย์พิกัดที่ 120 VDC / 125 VDC
• รองรับสัญญาณทริกเกอร์ทริปหลายสัญญาณด้วยการกำหนดค่าจัมเปอร์ฮาร์ดแวร์ที่ง่ายขึ้น
• ช่วงอุณหภูมิการทำงาน: -30°C ถึง +65°C
• ความสามารถในการ Hot-swapping สำหรับการเปลี่ยนในสนามโดยตรง
• ขั้วต่อ 3x50 พิน (JLX, JLY, JLZ) และขั้วต่อ 2x12 พิน (JN, JM)
• การป้องกันการเคลือบมาตรฐานสำหรับสภาพแวดล้อมตู้ควบคุมอุตสาหกรรม

ในสายโซ่การป้องกันทริปของระบบ Mark V, DS200TCTGG1A ทำงานร่วมกับบอร์ดเสริม:

• บอร์ด DS200TCQA: ให้สัญญาณทริป PTR และคำสั่งซิงโครไนซ์
• บอร์ด DS200TCEA: จัดการรีเลย์ทริปฉุกเฉินและตรรกะการทำงานฉุกเฉินระดับแกนกลาง
• ซีรีส์ DS200TBRG: รับสัญญาณขับและเชื่อมต่อกับรีเลย์ทริปกำลังสูงภายนอก
• บอร์ด DS200PTBA: ให้สัญญาณบัสบาร์และเครื่องกำเนิดไฟฟ้าสำหรับรีเลย์ซิงโครไนซ์

ระบบควบคุมกังหันก๊าซธรรมชาติในซาอุดีอาระเบียประสบปัญหาบอร์ด TCTG ขัดข้อง ลูกค้าได้เปลี่ยนด้วยบอร์ด DS200TCTGG1AFF ติดตั้งเสร็จสิ้นและกู้คืนการทำงานได้ภายใน 30 นาที แสดงให้เห็นถึงความสามารถในการเปลี่ยนบอร์ดแบบเสียบแล้วใช้งานได้ทันที

การ์ดนี้รองรับฟังก์ชันทริปอะไรบ้าง?
การ์ดประมวลผลสัญญาณที่เกี่ยวข้องกับทริป รวมถึงการหยุดฉุกเฉิน ทริปความเร็วเกิน การตรวจจับเปลวไฟ และแรงดันน้ำมันหล่อลื่นต่ำ ซึ่งดำเนินการผ่านวงจรทริปบนบอร์ด

ช่วงอุณหภูมิการทำงานคือเท่าใด?
ช่วงอุณหภูมิการทำงานคือ -30°C ถึง +65°C เหมาะสำหรับสภาพแวดล้อมตู้ควบคุมอุตสาหกรรมมาตรฐาน

ระยะเวลาการรับประกันคือเท่าใด?
ระยะเวลาการรับประกันมาตรฐานสำหรับผลิตภัณฑ์ดั้งเดิมคือ 12 เดือน
