IS200TRLYH1B GE Mark VI
| สถานที่กำเนิด | สหรัฐอเมริกา |
|---|---|
| ชื่อแบรนด์ | GE |
| ได้รับการรับรอง | Certificate of Origin |
| หมายเลขรุ่น | IS200TRLYH1B |
| เอกสาร | GE Mark VI.pdf |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | $1900 |
| รายละเอียดการบรรจุ | บรรจุกล่องเดิม |
| เวลาการส่งมอบ | 5-7 วัน |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 1-99 ชิ้น / 3-5 วัน |
รายละเอียดสินค้า
| ยี่ห้อ | จีอี | หมายเลขโมดูล | IS200TRLYH1B |
|---|---|---|---|
| แคตตาล็อก | Mark VI | ราคาขาย | $ 1900 |
| เงื่อนไข | ในสต็อก | ต้นทาง | สหรัฐอเมริกา |
| เวลานำ | 3-5 วันทำการ | การรับประกัน | 1 ปี |
| น้ำหนัก | 1กก | ||
| เน้น | บอร์ด TRLY การกำหนดค่าซ้ำซ้อน TMR,ปลั๊กอินรีเลย์ บอร์ดเทอร์มินัลเอาต์พุตรีเลย์,MOV ป้องกันไฟกระชาก IS200TRLYH1B |
||
รายละเอียดสินค้า

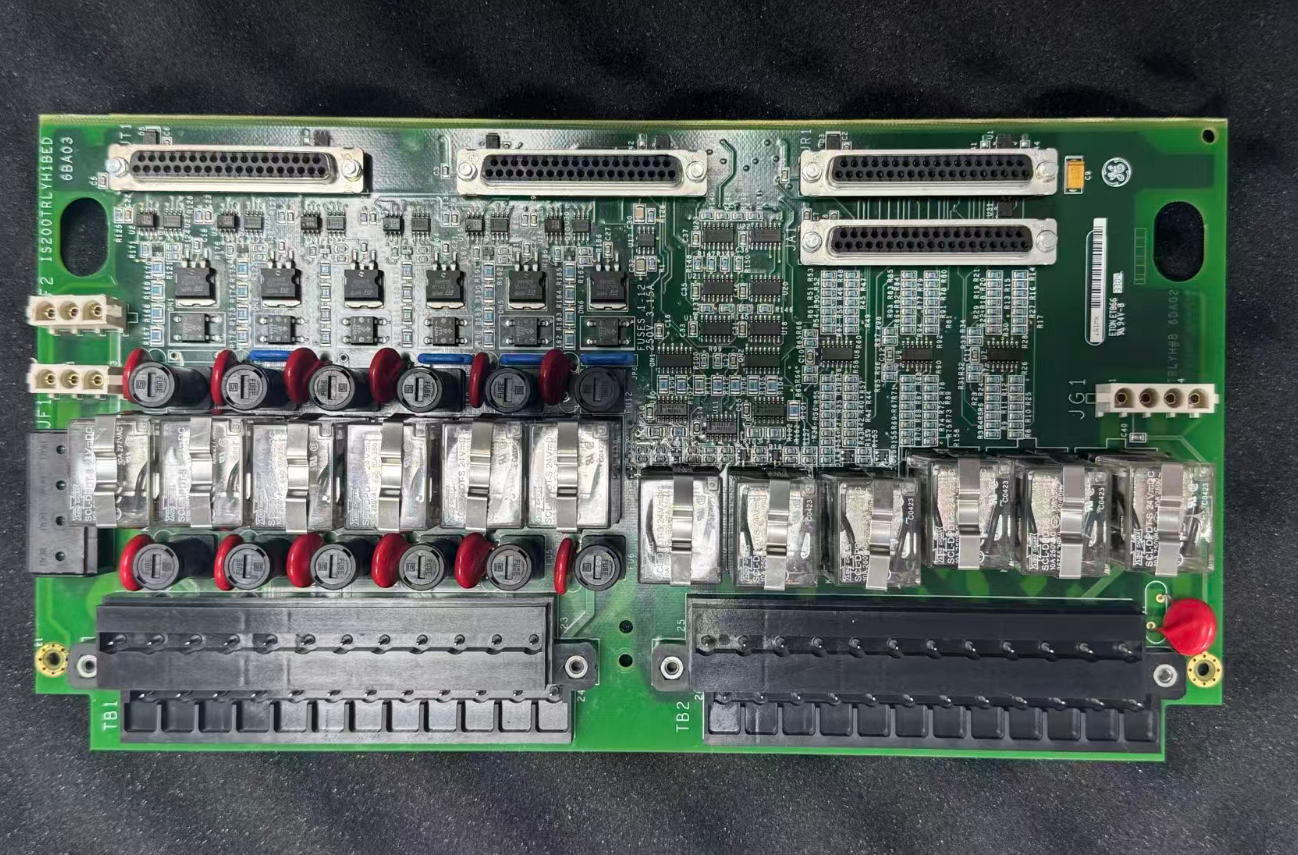

IS200TRLYH1B GE มาร์ค VI
ภาพรวมผลิตภัณฑ์
ที่IS200TRLYH1Bคือบอร์ดเทอร์มินัลเอาต์พุตรีเลย์ (TRLY) ที่ทำหน้าที่เป็นอินเทอร์เฟซทางกายภาพสำหรับการควบคุมเสริมและฟังก์ชันเอาท์พุตทริปภายในระบบ
บอร์ดนี้อยู่ใน Trip Core (<T>) ของตู้ควบคุม Mark VI เนื่องจากเป็นบอร์ดเทอร์มินัลแบบพาสซีฟ จึงไม่ดำเนินการเชิงตรรกะ แต่รับคำสั่งควบคุมจากบอร์ด VCCC (การ์ดการสื่อสารตัวควบคุม VME), VCRC หรือบอร์ด VGEN แทน
บอร์ดรองรับการกำหนดค่าทั้งแบบ Simplex และ Triple-Redundant (TMR) ในโหมด TMR แต่ละแกนในสามคอร์ (R, S และ T) จะมีบอร์ด TRLY อิสระ กลไกการลงคะแนนเสียงแบบ 2 จาก 3 ของฮาร์ดแวร์ช่วยให้แน่ใจว่าความล้มเหลวในแกนเดี่ยวหรือสายเคเบิลเส้นเดียวจะไม่ทำให้อุปกรณ์เสริมทำงานผิดปกติ
รายละเอียดสินค้า
| ชื่อแบรนด์ | เจเนอรัลอิเล็คทริค |
|---|---|
| แบบอย่าง | IS200TRLYH1B |
| แคตตาล็อก | มาร์ควี |
| น้ำหนักรวม / น้ำหนักขนส่ง | 2.2 ปอนด์ / 35.2 ออนซ์ / 1 กก |
| ขนาดบรรจุ | 16 ซม. x 16 ซม. x 12 ซม |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา |
| รหัส HS | 8537101190 |
| เวลานำ | ในสต็อก |
| ท่าเรือขนส่งสินค้า | เซียะเหมิน |
| การชำระเงิน | ที/ที |
| ราคาขาย | 1900 ดอลลาร์ |
| การรับประกัน | 12 เดือน |
| เวลานำ (จัดส่ง) | 3-5 วันทำการ |
| พันธมิตรจัดส่ง | DHL, อัพ, ทีเอ็นที, FedEx และ EMS |
คุณสมบัติที่สำคัญ
- คำติชมของไดรฟ์คอยล์การลงคะแนนเสียง:ตรวจสอบกระแสคอยล์แบบเรียลไทม์เพื่อตรวจจับความล้มเหลวที่เกิดขึ้นอย่างเงียบๆ ในทันที
- รีเลย์ปลั๊กอิน:รีเลย์แต่ละตัวสามารถเปลี่ยนได้อย่างรวดเร็ว ช่วยลดเวลาในการซ่อมแซม
- การแยกทางกายภาพของเส้นทาง TMR:R/S/T ถูกจัดเรียงไว้บนกระดานแยกกัน ความล้มเหลวแบบคอร์เดียวไม่ส่งผลกระทบต่อกลไกการลงคะแนนแบบ "สองในสาม"
- MOV ป้องกันไฟกระชาก:ดูดซับแรงดันไฟกระชากที่เกิดจากการสลับโหลดอุปนัย
- แผงกั้นเทอร์มินัลแบบถอดได้:สามารถเสียบหรือถอดปลั๊กแผงขั้วต่อทั้งหมดเป็นยูนิตได้ การเปลี่ยนบล็อกไม่จำเป็นต้องถอดสายไฟแต่ละเส้นออก
- การตรวจสอบสถานะการติดต่อแบบเรียลไทม์:แจ้งเตือนทันทีเมื่อคำสั่งไม่ตรงกับสถานะผู้ติดต่อ
คำแนะนำจากผู้เชี่ยวชาญ
ในห่วงโซ่ป้องกันการเดินทางของระบบ Mark V นั้น DS200TCTGG1A ไม่ได้ทำงานแยกกัน โดยทั่วไปแล้วจะทำงานร่วมกับบอร์ดต่อไปนี้เพื่อสร้างระบบการป้องกันและการดำเนินการที่สมบูรณ์:
- บอร์ด DS200TCQA:ให้สัญญาณการเดินทาง PTR และคำสั่งการซิงโครไนซ์ มันทำหน้าที่เป็นแหล่งสัญญาณอัปสตรีมสำหรับ TCTG
- บอร์ด DS200TCEA:จัดการรีเลย์การเดินทางฉุกเฉิน (ETR) และจัดการตรรกะการดำเนินการฉุกเฉินระดับคอร์
- บอร์ดเทอร์มินัลการเดินทาง DS200TBRG Series:รับสัญญาณขับเคลื่อนจากบอร์ด TCTG เชื่อมต่อกับรีเลย์ทริปกำลังสูงภายนอก และดำเนินการปิดระบบเชื้อเพลิง/ไอน้ำขั้นสุดท้าย
- บอร์ด DS200PTBA:ให้สัญญาณบัสบาร์และเครื่องกำเนิดไฟฟ้า และมีส่วนร่วมในการรับสัญญาณสำหรับรีเลย์ซิงโครไนซ์
การเปรียบเทียบรุ่นที่คล้ายกัน
| IS200TRLYH1A | IS200TRLYH1C | IS200TRLYH1D |
|---|---|---|
| H1A เป็นการปรับปรุงเบื้องต้นของแพลตฟอร์ม TRLY และแตกต่างจาก H1B ในแง่ของการกำหนดค่ารีเลย์และฟังก์ชันการวินิจฉัย H1B มีคุณลักษณะการวินิจฉัยผลป้อนกลับของคอยล์ไดรฟ์ที่ได้รับการปรับปรุงและการเคลือบผิวที่สอดคล้อง ส่งผลให้ความน่าเชื่อถือดีขึ้น ไม่แนะนำให้ใช้ H1A แทน H1B โดยตรง | H1C รองรับช่วงแรงดันไฟฟ้าของคอยล์ไดรฟ์ที่กว้างขึ้น — 24/125/250 V DC และ 115/230 V AC — และเพิ่มแรงดันแคลมป์ MOV จาก 1.0 kV ใน H1B เป็น 1.1 kV ทำให้มีความต้านทานมากขึ้นต่อแรงดันไฟกระชากที่เกิดจากความผันผวนของโครงข่ายไฟฟ้าและการสลับอุปกรณ์ | H1D จาก H1B ขยายช่วงแรงดันไฟฟ้าที่รองรับเป็น 250 V DC และ 230 V AC ทำให้เหมาะสำหรับโครงการในภูมิภาคเช่นยุโรปที่ใช้ 230 V AC เป็นแหล่งจ่ายไฟมาตรฐานในไซต์งาน หลังจากนำ H1D มาใช้ โรงไฟฟ้าถ่านหินในอินเดียก็ประสบความล้มเหลวในการถ่ายทอดเป็นศูนย์ตลอดระยะเวลาการดำเนินงานสามปี ในขณะที่ก่อนหน้านี้เคยประสบความล้มเหลว 2-3 ครั้งต่อปีเมื่อใช้ H1B |
ตัวอย่างกรณี
โครงการผลิตพลังงานความร้อนเหลือทิ้งที่โรงงานปูนซีเมนต์ใช้ IS200TRLYH1B เพื่อขับเคลื่อนวาล์วกำจัดเถ้าหม้อไอน้ำ คอนแทคเตอร์พัดลมระบายความร้อน และไฟแสดงสถานะสัญญาณเตือน ความสามารถในการแยกส่วนสูงและความสามารถในการส่งออกพลังงานสูงของบอร์ดช่วยให้มั่นใจได้ถึงการทำงานในระยะยาวและมีเสถียรภาพในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นและการสั่นสะเทือนของโรงงานปูนซีเมนต์ เนื่องจากระบบเริ่มทำงาน จึงไม่มีการปิดระบบเนื่องจากความล้มเหลวของบอร์ดรีเลย์
คำถามที่พบบ่อย
บอร์ดนี้รองรับ hot-swap หรือไม่?
ไม่ ต้องปิดระบบก่อนที่จะถอดหรือใส่บอร์ด เพื่อรักษาความสมบูรณ์ของรีเลย์และป้องกันการเปลี่ยนเอาต์พุตโดยไม่ได้ตั้งใจ
ช่วงอุณหภูมิการทำงานของบอร์ดคือเท่าไร?
ช่วงอุณหภูมิในการทำงานคือ 0°C ถึง +60°C
ระยะเวลาการรับประกันสำหรับโมดูลนี้คือเท่าไร?
โดยทั่วไประยะเวลาการรับประกันสำหรับผลิตภัณฑ์ดั้งเดิมคือ 12 เดือน
