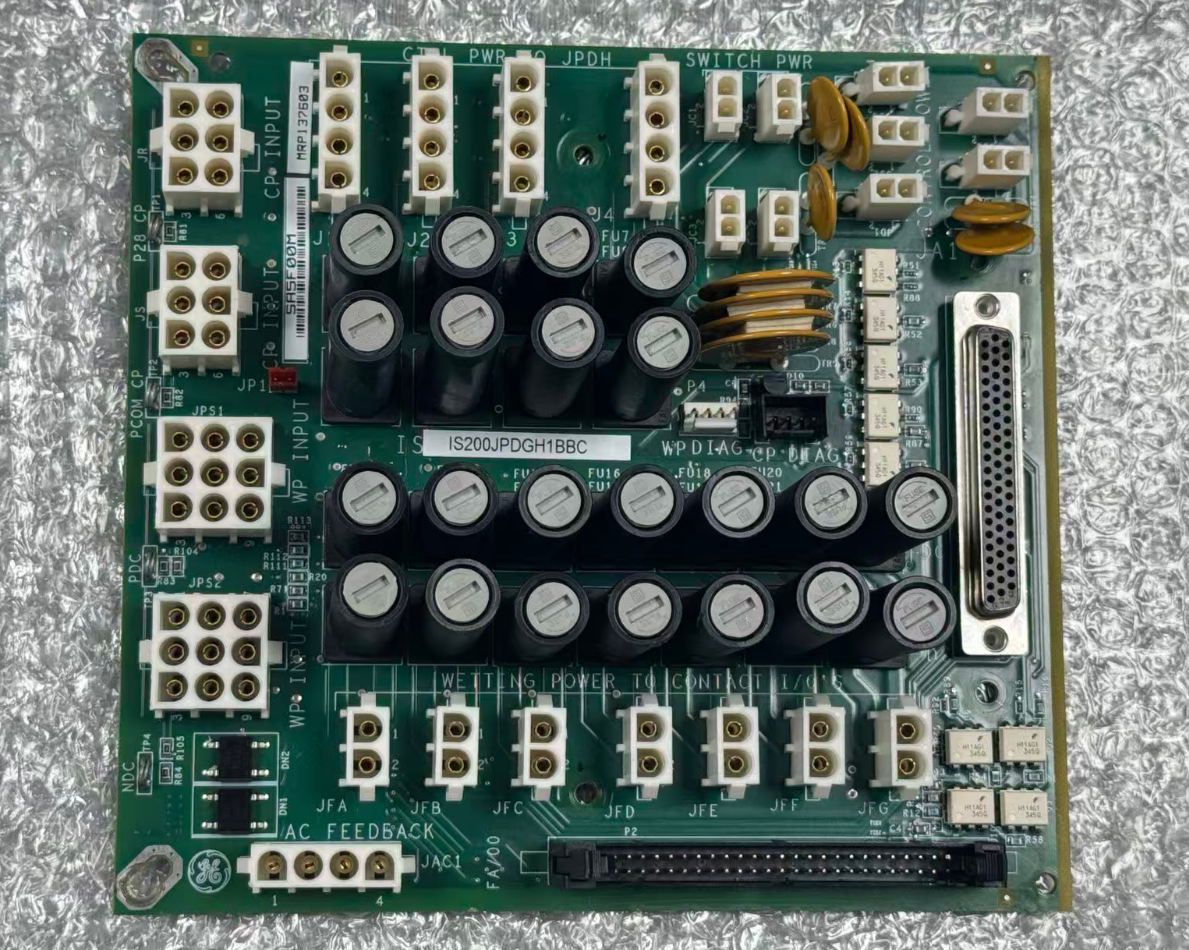

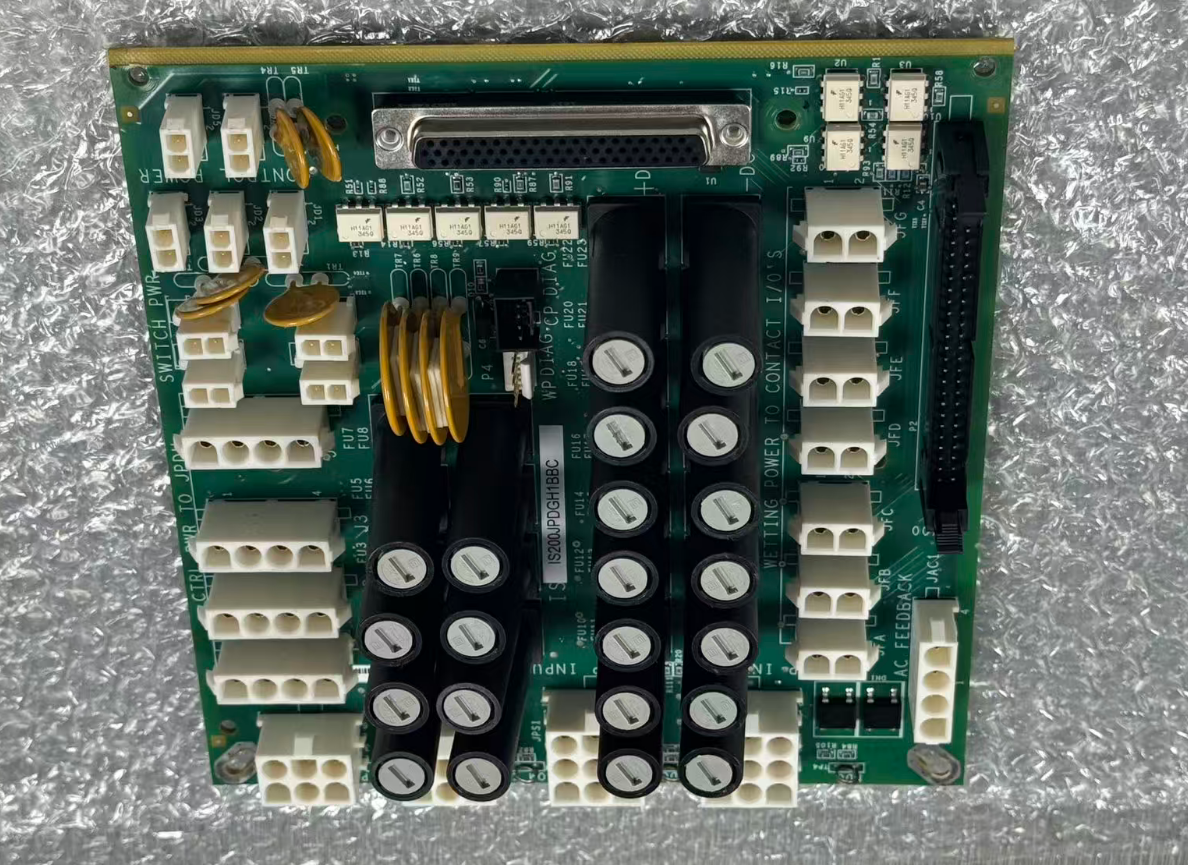

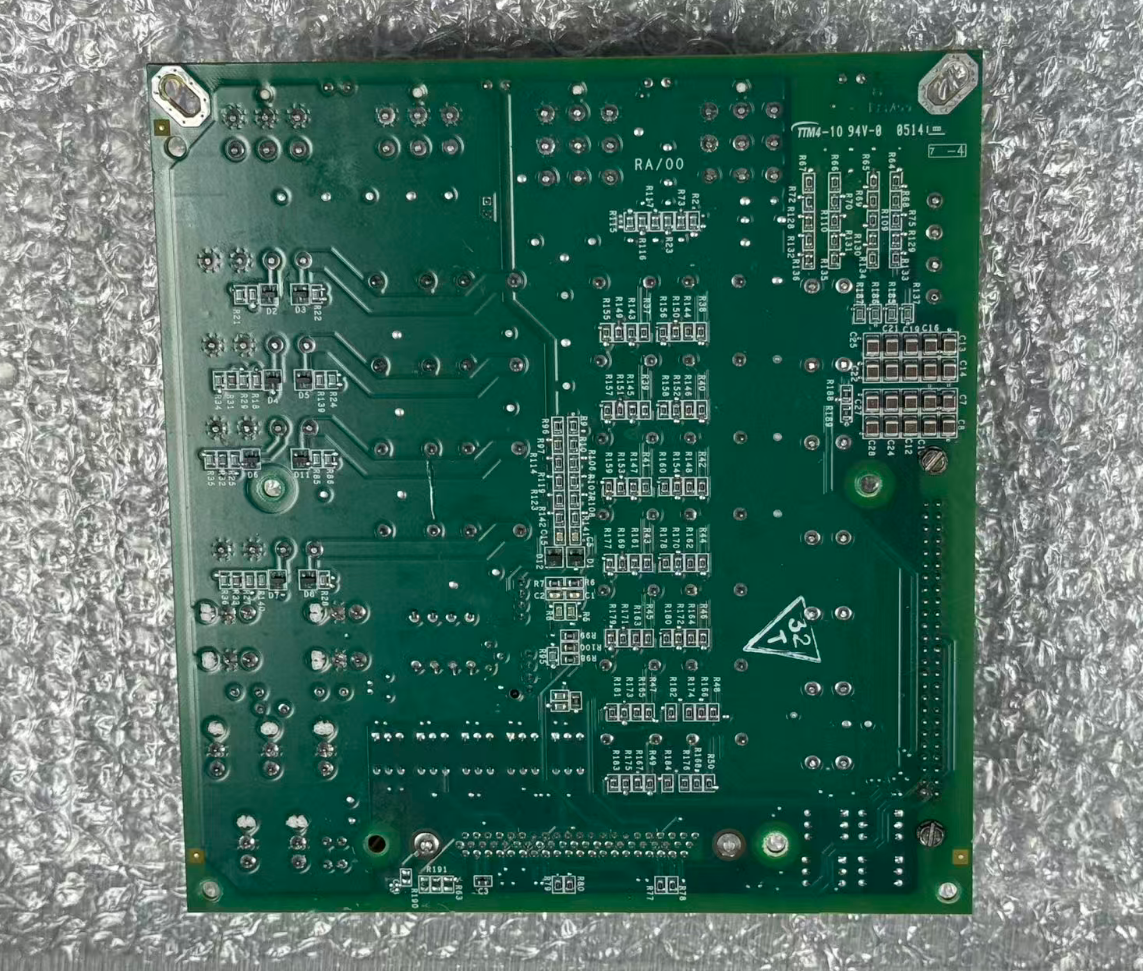

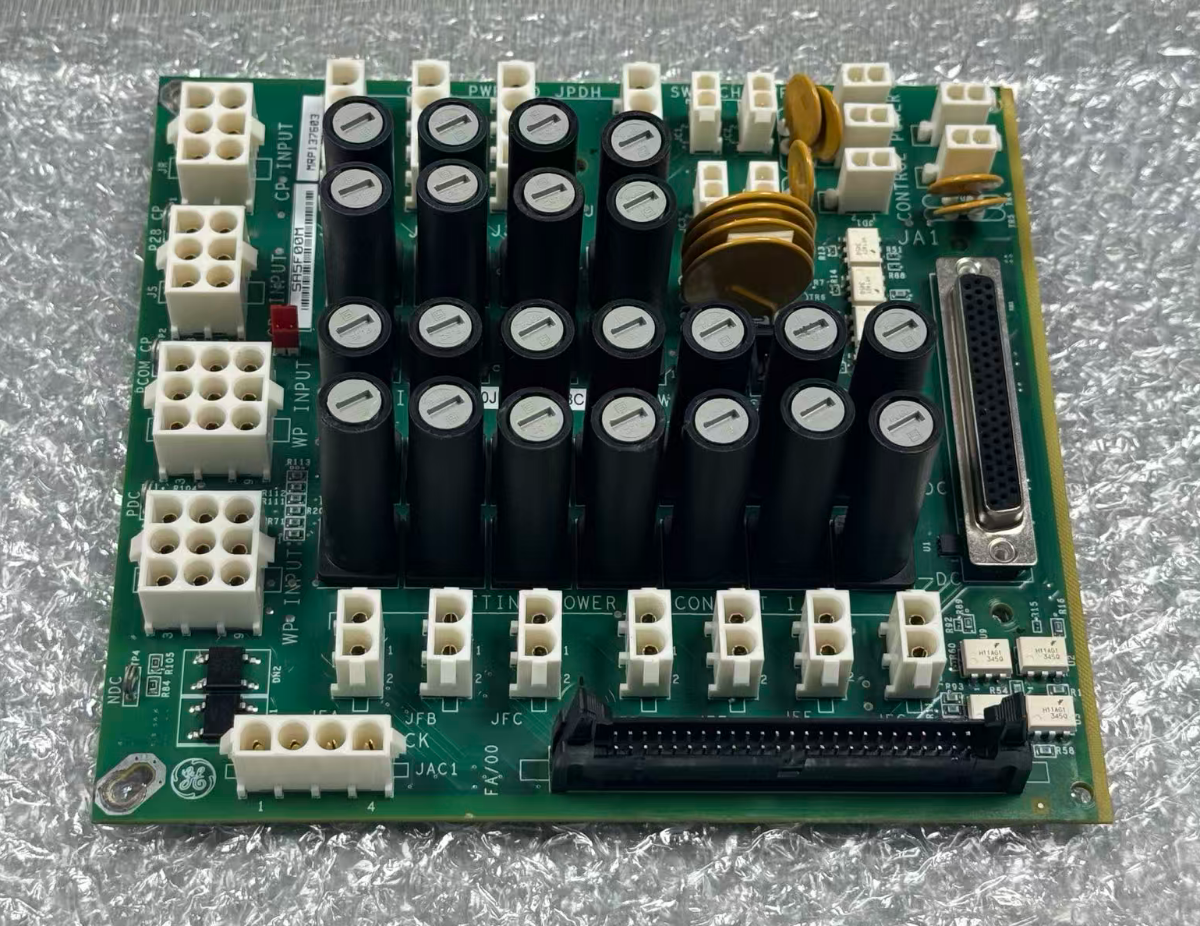

IS200JPDGH1B สัญลักษณ์ GE มาร์ค VI

รายการIS200JPDGH1Bเป็นการ์ดกระจายพลังงาน Jumper Power Distribution Card (JPDG) และเป็นองค์ประกอบหลักของระบบย่อย PDM (Power Distribution Module) ติดตั้งอยู่ในโมดูลกระจายพลังงานของตู้ควบคุมเครื่องยนต์การ์ดนี้กระจายพลังงานควบคุมที่นํามาจากภายนอกและพลังงานติดต่อแบบชื้นไปยังการ์ด I / O หลาย, แผ่นปลาย และโมดูลโปรเซสเซอร์ภายในตู้. มันทําหน้าที่เป็นฮับกลางสําหรับการส่งพลังงานทั่วระบบควบคุมทั้งหมด

IS200JPDGH1B มีตัวชี้ระดับช่อง LED บนแผ่นทําให้บุคลากรตรวจสอบสนามสามารถกําหนดสภาพการทํางานของช่องทางออกแต่ละช่องทางได้อย่างจุใจ โดยไม่ต้องวัดมันแต่ละช่องทางด้วยเครื่องวัดสัดส่วน. บอร์ดนี้เป็นส่วนหนึ่งของชุด JPDG และแบ่งปันโครงสร้างหลักของมันกับรุ่นอื่น ๆ ในชุด เช่น IS200JPDGH1A และ IS200JPDGH1ABDความแตกต่างหลัก ๆ อยู่ที่ระดับการปรับปรุงฮาร์ดแวร์และความสามารถในการวินิจฉัยที่ขยาย.

• ประเภทสินค้า:การ์ดกระจายพลังงาน Jumper (JPDG)
• ตัวอักษรของฟังก์ชัน:JPDG
• ปัจจุบันสูงสุด:40 A
• พลังการเข้า:28 พลังงานควบคุม VDC (รีดอนเดนท์สองช่อง)
• พลังงานไฟฟ้าติดต่อแห้ง:24 / 48 VDC
• ติดตามอากาศปรับเปลี่ยน:2 ช่อง (115 V / 230 V AC)
• ช่องออก:การออกแบบหลากหลายแบบอิสระ
• อุณหภูมิการทํางาน-30°C ถึง +65°C (สภาพอุณหภูมิแบบมาตรฐาน)
• การเคลือบ PCB:การเคลือบแบบสอดคล้อง
• วิธีการติดตั้ง:แผ่นหลังของตู้ / DIN rail

IS200JPDGH1B ต้องใช้พร้อมกับส่วนประกอบต่อไปนี้ในระบบ:

• IS200JPDMG1A:แผนกระจายหลักที่มีบัสบาร์ 40 A ให้การเข้า 28 VDC ลงในสาย JPDGH1B
• IS200JPDSG1A:บอร์ดการเลือกที่เหลือสองครั้ง, ให้การสลับบัสบาร์อัตโนมัติด้านบนของ JPDGH1B
• IS200JPDFG1A:บอร์ดกรอง EMI ซึ่งสามารถเชื่อมต่อกันเป็นชุดขึ้นไปของ JPDGH1B เพื่อลดการขัดขวาง
• IS200JPDPG1A:10 บอร์ดสาขา, ใช้สําหรับการกระจายแหล่งที่สองด้านล่างของ JPDGH1B.
• ซีรี่ย์ I/O Pack (ตัวอย่าง IS220PAICH1B, IS220PDIAH1B ฯลฯ)รับพลังงานควบคุมและพลังงานติดต่อแบบเปียกผ่าน JPDGH1B

โรงงานหนึ่งปรับปรุงระบบควบคุม Mark VI ที่มีอยู่เป็นสถาปัตยกรรม Mark VIe. แผ่นกระจายพลังงาน IS200JPDGH1B ที่ติดตั้งใหม่ให้พลังงานติดต่อแบบชื้นกับเจ็ดบอร์ดปลาย I / O.เนื่องจากการมีก๊าซที่เป็นสารสกัดเล็ก ๆ ในสภาพแวดล้อมของสนามการตรวจสอบที่ดําเนินการสองปีหลังจากการใช้งานพบว่าไม่มีสัญญาณของการกัดสีบนพื้นผิวกระดาษและความเบี่ยงเบนความแรงดันสําหรับช่องทางออกทั้งหมดยังคงอยู่ใน ± 2%.

เปล่าครับ มันเป็นฮาร์ดแวร์การกระจายพลังงานเพียงอย่างเดียว และไม่มี CPU ภายในเครื่อง สัญญาณความผิดพลาดถูกส่งผ่านสายริบอนไปยัง PPDA I/O pack เพื่อการประมวลผลระดับระบบ

รุ่นมาตรฐานทํางานจาก -30 °C ถึง +65 °C ขณะที่รุ่นอุณหภูมิสูงขยายช่วงความร้อนไปถึง -40 °C ถึง +75 °C

โดยปกติ ระยะเวลาการรับประกันสินค้าเดิมคือ 12 เดือน
