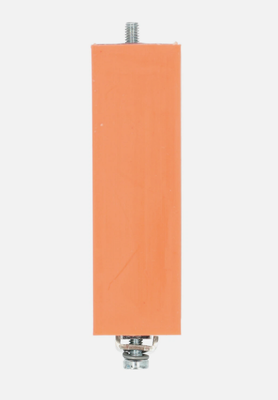

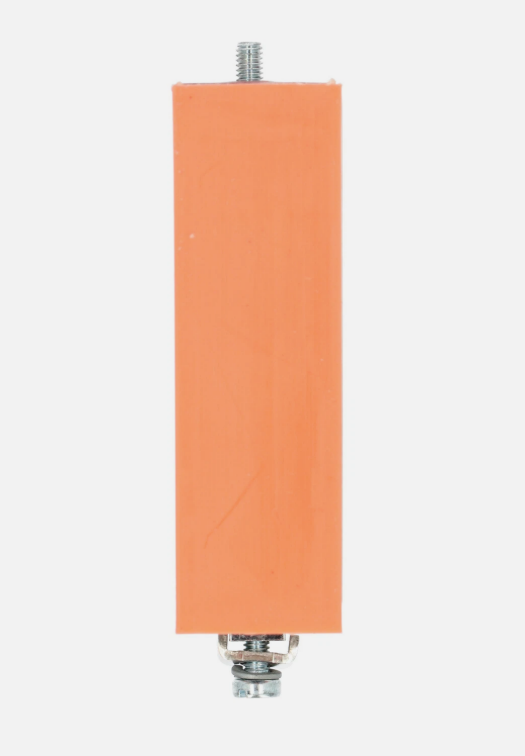

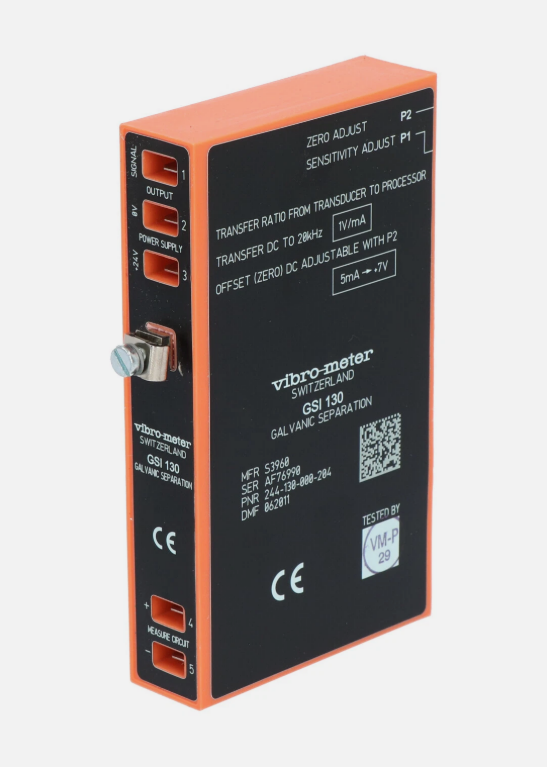

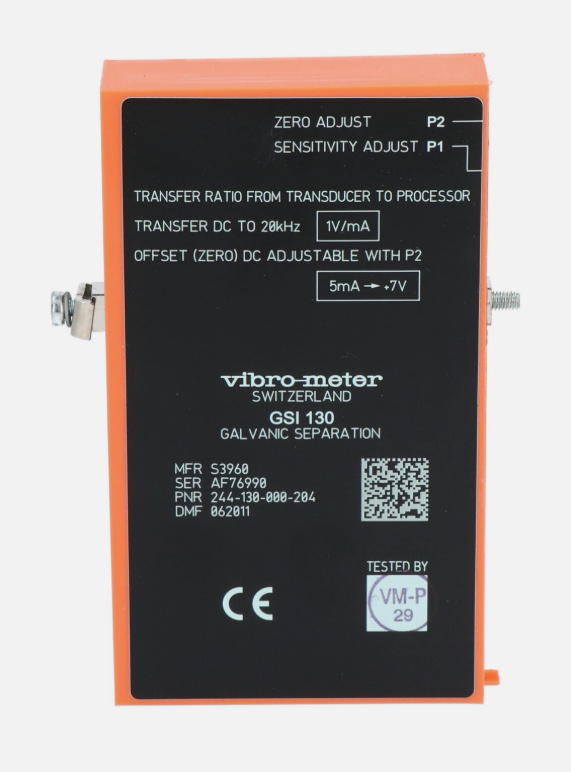

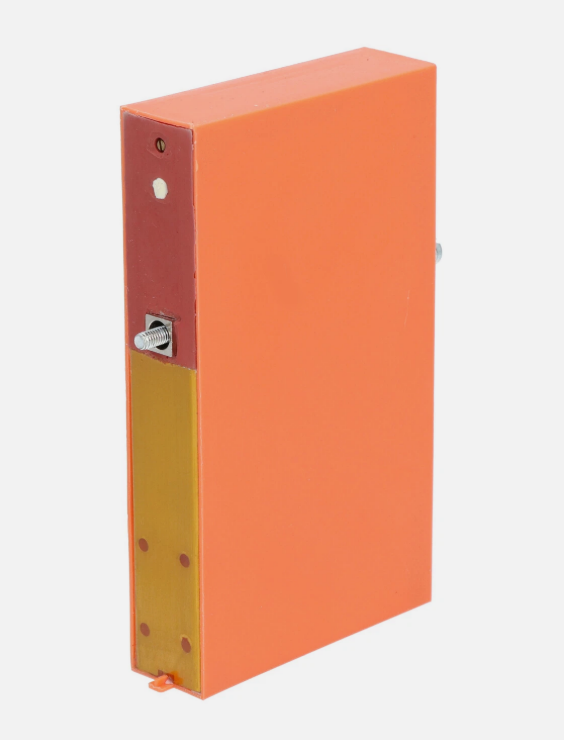

GSI130 (244-130-000-20) เป็นหน่วยแยกไฟฟ้าที่ออกแบบมาเพื่อให้การแยกทางไฟฟ้าระหว่างเซ็นเซอร์/ตัวปรับสภาพสัญญาณ และระบบประมวลผลสัญญาณ เหมาะสำหรับระบบส่งกำลังแบบสองสาย ซึ่งจ่ายพลังงานให้กับเซ็นเซอร์และตัวปรับสัญญาณในขณะที่อ่านสัญญาณเอาท์พุตไปพร้อมๆ กัน

ในการใช้งานที่กว้างขึ้น GSI130 สามารถจ่ายไฟให้กับระบบอิเล็กทรอนิกส์ใดๆ ก็ตามที่ใช้กระแสไฟฟ้าน้อยกว่า 20 mA หน่วยจะส่งสัญญาณแรงดันไฟฟ้าออกเป็นสัดส่วนกับกระแสที่ใช้โดยตัวปรับสภาพสัญญาณ สัญญาณแรงดันไฟฟ้านี้สามารถใช้เพื่อวิเคราะห์เอาต์พุตของครีมนวดผมได้โดยตรง

โมดูล GSI130 ป้องกันปัญหาต่างๆ ได้อย่างมีประสิทธิภาพ เช่น การรบกวนของกราวด์กราวด์ ซึ่งเกิดจากความแตกต่างของแรงดันไฟฟ้าระหว่างจุดวัดและอุปกรณ์ประมวลผลสัญญาณ การใช้ GSI130 ขจัดความจำเป็นในการใช้แผงกั้นซีเนอร์ ซึ่งจะทำให้แรงดันไฟฟ้าลดลงเพิ่มเติม และจำกัดทั้งความยาวสายส่งและช่วงไดนามิกของระบบ

• แรงดันไฟฟ้า: +24 V ± 5%
• การกระเพื่อม (100 Hz): สูงสุด 100 mV pp
• การใช้พลังงานขณะไม่มีโหลด: ประมาณ. 20 มิลลิแอมป์
• การสิ้นเปลืองพลังงานที่โหลด 20 mA: ประมาณ 60 มิลลิแอมป์
• การใช้พลังงานลัดวงจร: สูงสุด 120 มิลลิแอมป์
• แรงดันไฟขาออกที่ไม่มีโหลด (ไปยังเครื่องปรับอากาศ): 18 V ±1 V
• แรงดันเอาต์พุตที่โหลด 20 mA: 16 V ±1 V
• กระแสไฟฟ้าลัดวงจร: 60 mA
• พาสแบนด์: DC ถึง 10 kHz ±0.5%, -1 dB @ 20 kHz
• ฟังก์ชั่นการถ่ายโอน: 1 V/mA (การตั้งค่าจากโรงงาน, ปรับได้ผ่านโพเทนชิออมิเตอร์ P1)
• อุณหภูมิเบี่ยงเบน < 200 ppm/°C
• ความเป็นเชิงเส้น: ±0.5% (ภายในช่วงการวัดแบบไดนามิก)
• ส่วนประกอบสัญญาณ DC: ปรับได้ผ่านโพเทนชิออมิเตอร์ P2; Umin = +2 V, Umax = แรงดันจ่าย - 2.5 V
• สัญญาณรบกวน (สัญญาณตกค้างสูงสุด): 12 mVpp ที่ 5 mA DC; 25 mVpp ที่ 12 mA DC
• การแยกกัลวานิก (อินพุตไปยังเอาต์พุต) ≥ 4 kV RMS
• การเชื่อมต่อไฟฟ้า: 5 แท็บ AMP-Faston ชนิด 6.3
• อุณหภูมิในการทำงาน: 0°C ถึง +55°C
• อุณหภูมิในการจัดเก็บ: -20°C ถึง +70°C

ในระบบตรวจสอบสภาพคอมเพรสเซอร์ภายในอุตสาหกรรมปิโตรเคมี GSI130 จ่ายไฟให้กับเครื่องวัดความเร่งกระแสเอาต์พุตซีรีส์ CE และส่งสัญญาณเซ็นเซอร์ในระยะทางไกลไปยังระบบเก็บข้อมูลในห้องควบคุม ความสามารถในการแปลง µA เป็น mV ช่วยให้สามารถส่งสัญญาณระยะไกลได้ครอบคลุมหลายร้อยเมตร โดยไม่ต้องกังวลกับการลดทอนสัญญาณ

GSI130 (244-130-000-20) และ GSI122 แตกต่างกันอย่างไร

GSI122 และ GSI130 อยู่ในกลุ่มผลิตภัณฑ์เดียวกันและมีฟังก์ชันพื้นฐานที่คล้ายคลึงกัน ข้อแตกต่างที่สำคัญคือ GSI122 เหมาะสำหรับการใช้งานในบรรยากาศที่อาจเกิดการระเบิด ในขณะที่ GSI130 ไม่เหมาะสำหรับการใช้งาน หากจำเป็นต้องมีการทำงานในเขตป้องกันการระเบิด ควรเลือก GSI122 หรือรุ่นที่ตามมาคือ GSI127

GSI130 รองรับสัญญาณเซ็นเซอร์ประเภทใดบ้าง

รองรับสัญญาณกระแส 0-20 mA และอินพุตสัญญาณแรงดันไฟฟ้า 0-20 VDC สามารถใช้งานร่วมกับเซ็นเซอร์สั่นสะเทือนซีรีส์ CA, CE, PV และ VE, เซ็นเซอร์ความดันไดนามิกซีรีส์ CP และพรอกซิมิตี้เซนเซอร์ซีรีส์ TQ

ระยะเวลาการรับประกันคืออะไร?

การรับประกันอุตสาหกรรมมาตรฐาน: 12 เดือน; ด้วยการติดตั้งที่เหมาะสมและไม่โอเวอร์โหลด สินค้ามีอายุการใช้งาน 5-10 ปี
