TSW101M1 VMD-TSW101-M1-H10-X007-Y02

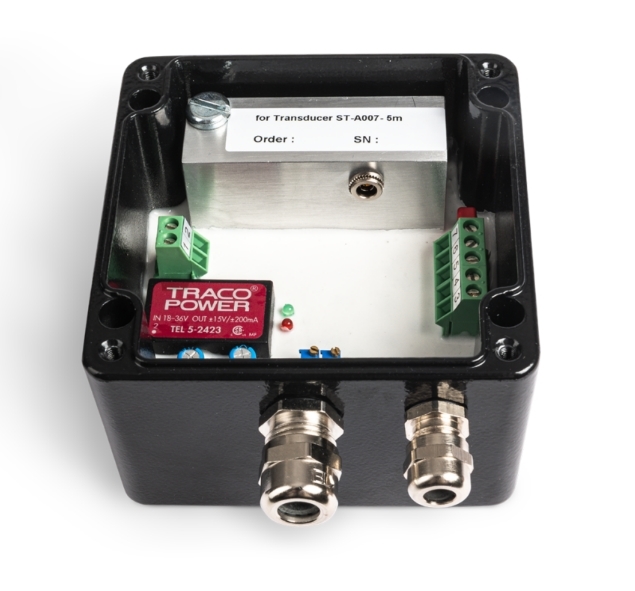

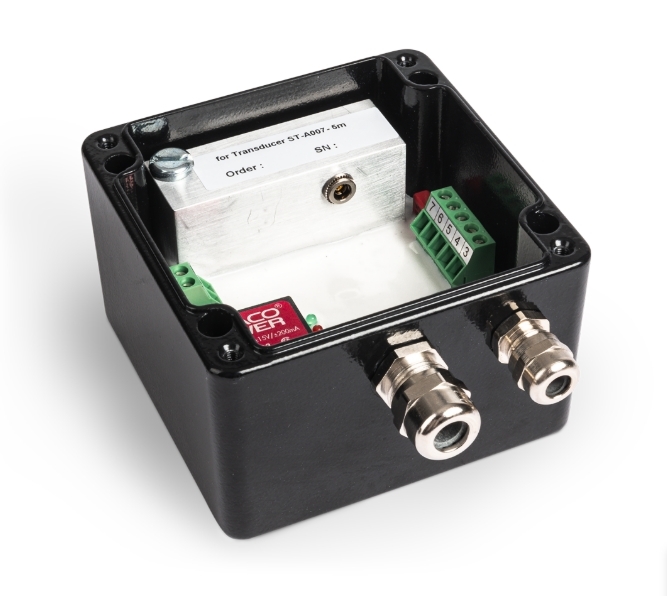

TSW 101 M1 เป็นเครื่องส่งสัญญาณการสั่นสะเทือนแบบช่องเดียวที่สร้างหน่วยตรวจสอบที่สมบูรณ์ซึ่งประกอบด้วยโมดูลหลัก TSW 101 M1, หัววัดกระแสวน WW007 และสายเคเบิลยาว 10 เมตร

ออกแบบมาโดยเฉพาะสำหรับการวัดการสั่นสะเทือนของเพลาสัมพัทธ์ของเครื่องจักรที่กำลังหมุน ผลิตภัณฑ์นี้ใช้เทคโนโลยีกระแสไหลวนเพื่อทำการวัดการสั่นสะเทือนสัมพัทธ์แบบไม่สัมผัส (Sppm) บนเพลาที่กำลังหมุน ซึ่งทำหน้าที่เป็นส่วนประกอบสำคัญในระบบตรวจสอบและป้องกันสภาพอุปกรณ์

มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การผลิตไฟฟ้า ปิโตรเคมี และโลหะวิทยา และเหมาะสำหรับการตรวจสอบการสั่นสะเทือนและการป้องกันกังหัน เครื่องกำเนิดไฟฟ้า คอมเพรสเซอร์ ปั๊ม และเครื่องจักรหมุนทางอุตสาหกรรมประเภทต่างๆ

• หลักการวัด: กระแสไหลวน (กระแสไหลวนแม่เหล็กไฟฟ้า) ไม่สัมผัส
• ช่วงการวัดแบบไดนามิก: 125 μm pp, 250 μm pp, 500 μm pp (เลือกได้ผ่านสวิตช์ DIP)
• ช่วงตอบสนองความถี่: 1-1000 Hz, band-pass filter, 20 dB/decade
• กระแสไฟขาออก: 4-20 mA (Sppm) สูงสุด โหลด 500 โอห์ม
• แรงดันไฟฟ้าเอาท์พุต: สัญญาณช่องว่างคงที่, 4 mV/μm, การสั่นสะเทือนแบบซ้อนทับ, โหลด ≥ 20 kΩ
• เอาต์พุตบ่งชี้ข้อผิดพลาด: สัญญาณ 2 mA + ไฟ LED สีแดง
• ช่วงการปรับค่าเป็นศูนย์: ±0.15 mA (โพเทนชิออมิเตอร์ Z)
• การปรับความไว: โพเทนชิออมิเตอร์ S
• อุณหภูมิในการทำงาน: -25°C ถึง +85°C
• แหล่งจ่ายไฟ: +24 V DC (18-30 V) สูงสุด 60 mA, แยกไฟฟ้าได้
• ระดับการป้องกัน: IP 67
• วัสดุตัวเรือน: อะลูมินัมอัลลอย (Al-Si12)

1. การตรวจสอบสถานะ: สังเกตไฟ LED สีเขียว "พร้อม" บนอุปกรณ์เป็นระยะๆ เพื่อให้แน่ใจว่าไฟจะสว่างสม่ำเสมอ ซึ่งเป็นการยืนยันการทำงานตามปกติ
2. การตรวจสอบการเชื่อมต่อ: ตรวจสอบขั้วต่อสายเคเบิลและขั้วต่อทั้งหมดเป็นระยะๆ เพื่อให้แน่ใจว่ามีความปลอดภัยและปราศจากสัญญาณของการหลวมหรือการกัดกร่อน
3. การทำความสะอาด: รักษาความสะอาดตัวเครื่องและป้องกันการสะสมของฝุ่นและน้ำมัน โดยเฉพาะในสภาพแวดล้อมที่ชื้น
4. การตรวจสอบสภาพแวดล้อม: ตรวจสอบให้แน่ใจว่าอุณหภูมิและความชื้นในการทำงานอยู่ในช่วงที่กำหนด (-25 ถึง +85 °C)
5. การตรวจสอบโพรบ: ตรวจสอบพื้นผิวของโพรบเซ็นเซอร์กระแสไหลวนเป็นระยะๆ เพื่อให้แน่ใจว่าสะอาดและปราศจากเศษโลหะหรือสิ่งสะสมอื่นๆ

TSW 101 M1 ใช้กันอย่างแพร่หลายสำหรับการตรวจสอบเพลาในคอมเพรสเซอร์แบบแรงเหวี่ยงขนาดใหญ่หรือชุดกังหันไอน้ำ มีการติดตั้งใกล้กับตัวเรือนแบริ่ง โดยมีหัววัดเซ็นเซอร์กระแสไหลวนที่เชื่อมต่ออยู่ในตำแหน่งที่หันหน้าไปทางพื้นผิวของเพลาที่กำลังหมุน

เครื่องส่งจะแปลงแอมพลิจูดของการสั่นของเพลาให้เป็นสัญญาณ 4-20 mA แบบเรียลไทม์ โดยส่งสัญญาณไปยังห้องควบคุมส่วนกลาง (DCS/PLC) หรือระบบป้องกันเครื่องจักรโดยเฉพาะ

เมื่อระดับการสั่นสะเทือนเกินขีดจำกัดการแจ้งเตือนหรือทริปที่ตั้งไว้ ระบบจะส่งสัญญาณเตือนทันทีหรือเริ่มการปิดระบบ เพื่อป้องกันความล้มเหลวของอุปกรณ์หลักที่เกิดจากปัญหาต่างๆ เช่น ความไม่สมดุลของโรเตอร์ การวางแนวที่ไม่ถูกต้อง หรือการสึกหรอของแบริ่ง

สามารถปรับความไวของเซ็นเซอร์ได้โดยใช้โพเทนชิออมิเตอร์ "S" บนอุปกรณ์เพื่อให้มั่นใจในความแม่นยำในการวัด

ใช่. สามารถปรับจุดศูนย์ 4mA อย่างละเอียดได้โดยใช้โพเทนชิออมิเตอร์ "Z" บนอุปกรณ์ โดยมีช่วงการชดเชยประมาณ ±0.15mA

สิ่งนี้บ่งชี้ถึงความผิดปกติของอุปกรณ์ สาเหตุที่เป็นไปได้ ได้แก่: 1. ระยะห่างระหว่างชิ้นงานและโพรบเกินช่วงการวัดคงที่ 2. มีวงจรเปิดหรือไฟฟ้าลัดวงจรในเซ็นเซอร์วัดกระแสไหลวนหรือสายเชื่อมต่อ

การรับประกันอุตสาหกรรมมาตรฐาน: 12 เดือน; ด้วยการติดตั้งที่เหมาะสมและไม่โอเวอร์โหลด สินค้ามีอายุการใช้งาน 5-10 ปี
