วีเอ็มดี TSW201-007-05

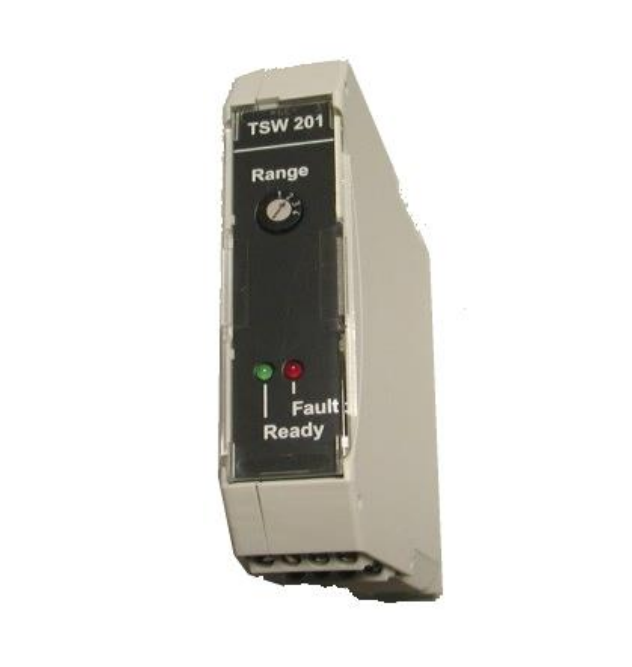

VMD TSW201-007-05 เป็นเครื่องส่งสัญญาณการสั่นสะเทือนแบบช่องเดียวระดับอุตสาหกรรมที่ออกแบบมาเพื่อวัดการสั่นของเพลา (Sppm) ของเครื่องจักรที่กำลังหมุนโดยใช้เซ็นเซอร์ดิสเพลสเมนต์กระแสไหลวน โดยจะส่งค่าการสั่นสะเทือนจากจุดสูงสุดถึงจุดสูงสุดและเป็นไปตามมาตรฐาน DIN ISO 10817-1 โดยมีความเทียบเท่าบางส่วนกับมาตรฐาน API 610

• ช่วงการวัด: 50/125/250/500 μm pp (เลือกได้ผ่านแผงด้านหน้า)
• ช่วงความถี่: 1-250 Hz (การตั้งค่าจากโรงงาน)
• ความแม่นยำของความไว: ± 5%
• ส่วนเบี่ยงเบนเชิงเส้น: ± 2% FSR
• ข้อผิดพลาดของอุณหภูมิ: 8% RD + 4% FSR
• อุณหภูมิแวดล้อม: 0 ถึง +85°C
• แรงดันไฟฟ้า: +24 VDC (18-30 VDC) สูงสุด 100 mA, แยกไฟฟ้าได้
• วัสดุโครงสร้าง: โพลีเอไมด์, สีเทา
• ระดับการป้องกัน: IP40
• วิธีการติดตั้ง: การติดตั้งราง DIN (EN 60715:2001-09 ประเภท 35×7.5 มม.)

หน่วยนี้มีฟังก์ชันการวินิจฉัยตนเองภายในที่ครอบคลุม ซึ่งจะตรวจสอบแบบเรียลไทม์เพื่อหาข้อผิดพลาดของวงจรเปิดหรือการลัดวงจรในเซ็นเซอร์และสายเคเบิล รวมถึงกรณีที่วัตถุที่วัดได้เกินช่วงการวัดคงที่ สภาวะความผิดปกติจะแสดงผ่าน LED สีแดงที่แผงด้านหน้า และสัญญาณความผิดปกติแบบอะนาล็อก 2 mA

VMD--TSW201--X1--X2:

1. การตรวจสอบด้วยสายตา: ตรวจสอบตัวเรือนเครื่องส่งสัญญาณเป็นระยะๆ เพื่อดูความเสียหาย การปนเปื้อน หรือการกัดกร่อน
2. การตรวจสอบไฟแสดงสถานะ: ตรวจสอบว่าไฟ LED "พร้อม" สีเขียวติดสว่างอย่างต่อเนื่อง และไฟ LED "ล้มเหลว" สีแดงดับอยู่
3. การตรวจสอบสายไฟ: ตรวจสอบว่าขั้วต่อสายไฟทั้งหมดแน่นหนา และสายเคเบิลไม่มีร่องรอยการสึกหรอหรือความเสียหาย
4. การตรวจสอบช่องว่างของเซ็นเซอร์: ยืนยันว่าช่องว่างคงที่ระหว่างเซ็นเซอร์กระแสไหลวนและเพลาที่วัดนั้นอยู่ภายในช่วงการวัดที่มีประสิทธิภาพ

หน่วยกังหันไอน้ำที่โรงไฟฟ้าพลังความร้อนต้องมีการตรวจสอบการสั่นสะเทือนของเพลาอย่างต่อเนื่องระหว่างการทำงาน เพื่อป้องกันความล้มเหลวของใบมีดหรือแบริ่ง ใช้เครื่องส่ง VMD TSW201-007-05 ที่จับคู่กับเซ็นเซอร์กระแสไหลวน WW007 เซ็นเซอร์ได้รับการติดตั้งที่เจอร์นัลของเพลาใกล้กับตลับลูกปืนเพื่อทำการวัดการสั่นสะเทือนของเพลาจากยอดถึงยอดแบบไม่สัมผัส เครื่องส่งส่งสัญญาณ 4-20 mA ไปยัง DCS ช่วยให้สามารถตรวจสอบและแจ้งเตือนสถานะการสั่นสะเทือนของหน่วยได้แบบเรียลไทม์
