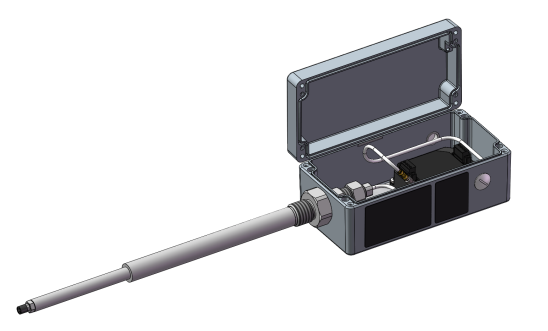

PA150 800-150-000-011

PA150 800-150-000-011เป็นตัวปรับที่ติดตั้งโซนที่บูรณาการโซนการวัดความใกล้ชิดในระบบสมบูรณ์แบบระบบอิสระที่ออกแบบมาเพื่อการวัดแบบไม่ติดต่อของแกนเครื่องจักรหมุนในสภาพแวดล้อมอุตสาหกรรมที่ต้องการ.

• หลักการการวัด: อีดดี้คอเรนต์ (ไม่ติดต่อ)
• ระยะการวัดแบบเส้นตรง (G3): 0.3 ~ 4.3 mm
• ความรู้สึก (G3): 4 mV/μm (แรงดัน) / 1.25 μA/μm (กระแสไฟฟ้า)
• การตอบสนองความถี่: DC ~ 20 kHz (-3 dB)
• ความเป็นเส้นตรง: อ้างอิงไปยังเส้นโค้งการทํางาน
• ความยาวทั้งหมดของระบบ: 1 m (เคเบิลอินเทกรีต TQ912)
• ระยะอุณหภูมิเซ็นเซอร์: -40°C ~ +180°C
• ระยะอุณหภูมิเครื่องปรับสัญญาณ: -40°C ~ +85°C
• ระดับการป้องกันห้องพัก: IP65
• วัสดุเรือน: สายเหล็กอัลลูมิเนียม (เจาะ)
• วัสดุไม้ติดตั้ง: สแตนเลส 1.4301
• วัสดุของตัวปรับ: สแตนเลส 1.4305
• การรับรองกันระเบิด: Ex e (ความปลอดภัยเพิ่มขึ้น)
• ความสอดคล้องกับ EMC: EN 61000-6-2 / EN 61000-6-4
• ความปลอดภัยทางไฟฟ้า: EN/IEC 61010-1

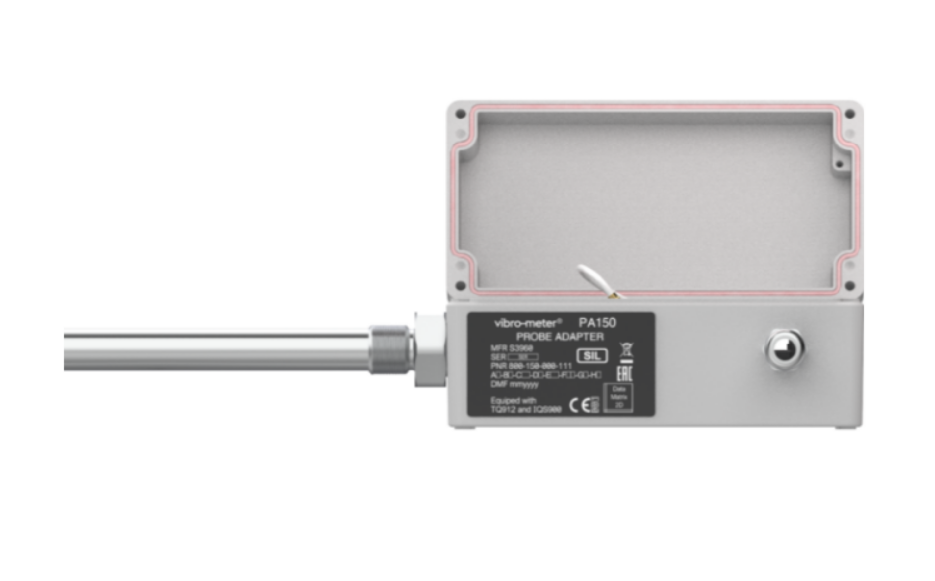

PA150 รวมเซ็นเซอร์ เครื่องปรับสัญญาณ และโครงสร้างการติดตั้งเข้าด้วยกันเป็นหน่วยเดียว ทําให้การติดตั้งและการใช้งานง่ายขึ้นอย่างมากลักษณะสําคัญรวมถึงช่วงการวัดเส้นตรง 4 มิลลิเมตร (ความรู้สึก G3: 4 mV/μm), การตอบสนองความถี่ที่กว้าง (DC ถึง 20 kHz), การรับรองความปลอดภัยทางการทํางาน SIL 2 และการปฏิบัติตาม API 670.

การออกแบบกระเป๋าที่ถอดออกสามารถปรับช่องว่างได้ระหว่างเครื่องทํางานขณะที่แท่งติดตั้งจากสแตนเลส (มีให้ในความยาวจาก 50 ถึง 800 มม.) และความสามารถในการปรับตําแหน่ง ± 10 มม..

PA150 ใช้อย่างแพร่หลายในการป้องกันการสั่นสะเทือนและการติดตามสภาพของเครื่องจักรหมุน เช่น เครื่องแปรงอุ่น เครื่องแปรงอากาศ เครื่องพัดก๊าซและชุดปั๊มในภาครวมถึงการผลิตพลังงานและปิโตรเคมี.การจัดอันดับการป้องกันการเข้า IP65 และช่วงอุณหภูมิการทํางานที่กว้างขวางทําให้การทํางานที่ยาวนานและน่าเชื่อถือในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

บริษัทปิโตรเคมี จําเป็นต้องติดตามการเคลื่อนที่แกนหมุนสําหรับ เครื่องปั่นหลอมศูนย์กลาง เพื่อป้องกันความเสียหายของหมุนหมุนระยะการวัดเส้นตรง 4 มมของ PA150 (ตัวเลือก G3) ครอบคลุมช่วงยาวของการขยับแกนทั้งหมด.

ไม้ติดตั้งจากสแตนเลส (C144, 144mm) และชุดปรับเปลี่ยน (E105, 105mm) ให้การปรับความยืดหยุ่นของความลึกการติดตั้ง (± 10mm)6V) ใส่ในระบบติดตาม VM600 เพื่อให้สามารถติดตามตําแหน่งในเวลาจริงและเตือน.

ตําแหน่งการติดตั้งของกระดูกสํารวจจากสแตนเลสสามารถปรับได้ในช่วง ± 10 มม และตัวปรับอํานวยการมีตัวเลือกเส้นและความยาวที่หลากหลายให้เหมาะกับพื้นผิวการติดตั้งที่แตกต่างกัน:

• การติดตั้งภายนอก:รองรับการติดตั้งแบบกลับของเซ็นเซอร์ TQ912 ทําให้สามารถติดตั้งได้โดยไม่ต้องถอดเครื่อง
• การปรับช่องว่าง:การออกแบบกระเป๋าที่สามารถถอดได้ ทําให้สามารถปรับระยะห่างระหว่างซอนด์และเป้าหมายได้ง่าย แม้กระทั่งขณะที่เครื่องทํางาน
• การติดตั้งแบบยืดหยุ่น:ตําแหน่งการติดตั้งของกระดูกสัญจรเหล็กไร้ขุ่นสามารถปรับได้ในช่วง ± 10 มม และตัวปรับอํานวยการมีตัวเลือกเส้นและความยาวที่หลากหลายให้เหมาะสมกับพื้นผิวติดตั้งที่แตกต่างกัน

หลักการวัดของ PA150 คืออะไร?
PA150 ใช้หลักการกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส

สามารถใช้ในพื้นที่อันตรายได้หรือไม่
ใช่ PA150 มีให้เลือกในรุ่นที่ได้รับการรับรอง (Ex) กันระเบิด (รุ่นรหัส A5) เหมาะสําหรับสภาพแวดล้อมที่อาจเกิดระเบิดกรุณาสังเกตว่าส่วนประกอบทั้งหมดของโซ่การวัดทั้งหมด (เซ็นเซอร์, คาเบลและเครื่องปรับสัญญาณ) ต้องมีการรับรอง EX ที่ตรงกัน

ความยาวทั้งหมดของระบบคืออะไร?
สําหรับ PA150 ความยาวทั้งหมดของระบบ (TSL) ตรงกับความยาวของเคเบิลบูรณาการ 1 เมตรที่ติดกับเซ็นเซอร์ TQ912

ระยะเวลาการรับประกันคืออะไร?
การรับประกันอุตสาหกรรมมาตรฐาน: 12 เดือน; ด้วยการติดตั้งอย่างถูกต้องและไม่มีการอ้วน, ผลิตภัณฑ์มีอายุการใช้งาน 5-10 ปี.
